FNam FFT Spectrogram Analyzer

■ FNam FFT Spectrogram Analyzer

Para insinyur membutuhkan alat yang siap digunakan — kapan saja, di mana saja.

FNam FFT Spectrogram Analyzer mengubah ponsel cerdas Anda menjadi

alat analisis audio profesional. Tidak seperti aplikasi pengukur suara biasa,

aplikasi ini menghadirkan fitur-fitur canggih seperti Perbandingan Dua File dan Ekspor CSV

untuk analisis pasca-pemrosesan yang presisi.

* sepenuhnya gratis, tanpa iklan (fitur inti).

FFT & Spektrogram waktu nyata / Semua pemrosesan berjalan di perangkat /

Tidak ada data audio yang diunggah secara eksternal.

■ FITUR BARU

1. Mode Tampilan Pita Oktaf

- Analisis level suara berdasarkan pita oktaf.

- Pilih resolusi pita oktaf 1/1 atau 1/3 di Pengaturan.

2. Pencatat Peristiwa Suara

- Secara otomatis mencatat peristiwa suara ketika level melebihi ambang batas yang ditetapkan.

- Dapat menyimpan file WAV peristiwa dan log JSON FNam untuk ditinjau nanti.

- Termasuk mode screensaver untuk mengurangi burn-in layar.

3. Pratinjau Respons Frekuensi (membutuhkan FNam Frequency Noise Generator)

- Mengukur respons frekuensi akustik melalui WiFi TCP.

- Membutuhkan FNam Frequency Noise Generator.

■ Ubah ponsel cerdas Anda menjadi alat analisis audio profesional.

[Panduan Video - Lihat cara kerjanya]

https://youtu.be/72SYLTG0l_8

FNam FFT Spectrogram Analyzer adalah alat presisi yang dirancang untuk insinyur suara, peneliti, mahasiswa, dan penggemar audio yang membutuhkan analisis frekuensi dan pencatatan data yang akurat.

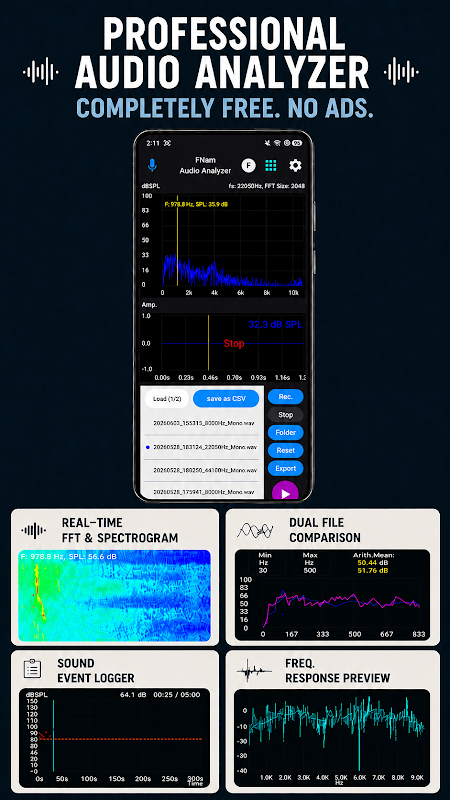

■ FITUR UTAMA

1. Analisis Audio Real-time

• Grafik FFT (Transformasi Fourier Cepat) presisi tinggi.

• Tampilan Bentuk Gelombang Domain Waktu (Osiloskop).

• Spektrogram Fluida untuk memvisualisasikan perubahan frekuensi dari waktu ke waktu.

2. Perbandingan Dua File (Fitur Eksklusif)

• Pemuatan simultan dua file WAV untuk analisis komparatif.

• Hamparan Spektrum: Membandingkan perbedaan secara visual menggunakan jejak berkode warna (Biru vs. Magenta).

• Perhitungan Instan: Menyediakan Rata-rata Aritmatika dan Perbedaan Rata-rata antara sinyal.

3. Pencatatan & Ekspor Data

• Laju Pengambilan Sampel Fleksibel: Mendukung berbagai laju (4000Hz, 8000Hz, 16000Hz, 22050Hz, 44100Hz).

• Perekaman Berkualitas Tinggi: Audio direkam dan disimpan sebagai file WAV, yang sesuai dengan laju pengambilan sampel yang dipilih.

• Ekspor Data Mentah: Mengekspor data PCM mentah ke format CSV. Data yang diekspor mempertahankan laju pengambilan sampel dan durasi yang tepat, sehingga dioptimalkan untuk pemrosesan lebih lanjut di Excel, MATLAB, atau Python.

• Manajemen File: File disimpan di direktori 'Download\FNamDoc'.

- Format penamaan WAV: Tanggal_Waktu_Kecepatan Sampel_Saluran.wav

Contoh: 20260219_164715_44100Hz_Mono.wav

- Format penamaan CSV: Nama file WAV yang dipilih_Kecepatan Sampel_Durasi(s).csv

Contoh: 20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. Konfigurasi Profesional

• Fungsi Jendela: Jendela Persegi Panjang, Hann, Hamming, dan Blackman yang dapat dipilih.

• Pembobotan Frekuensi: Mendukung filter pembobotan standar A, B, C, dan Z (Linear).

• Kontrol Sumbu: Mendukung pengaturan rentang Otomatis dan Manual (Hz / dB) untuk inspeksi grafik yang tepat.

• Kalibrasi: Penyesuaian offset dB SPL untuk pengukuran FFT dan Domain Waktu untuk mengkompensasi perbedaan dari peralatan profesional.

• Max Peak Hold: Menampilkan dan menahan nilai amplitudo maksimum di seluruh spektrum frekuensi.

• Pratinjau Respons Frekuensi: Pengukuran respons frekuensi akustik berbasis WiFi TCP (membutuhkan Generator Kebisingan Frekuensi FNam).

• Mode Tampilan Pita Oktaf: Memvisualisasikan level frekuensi sebagai batang pita oktaf untuk analisis pita demi pita yang lebih mudah.

■ SPESIFIKASI TEKNIS

• Pemrosesan Sinyal: Filter anti-aliasing diterapkan secara otomatis selama downsampling untuk memastikan akurasi pengukuran.

• Laju Sampling: Mendukung laju standar hingga 44,1 kHz (tergantung perangkat).

• Standar: Menerapkan rumus IEC 61672 untuk perhitungan pembobotan yang akurat.

⚠️ Catatan: Meskipun aplikasi ini menggunakan rumus standar IEC 61672, perbedaan pengukuran dibandingkan dengan peralatan profesional mungkin terjadi karena keterbatasan respons frekuensi perangkat keras dari mikrofon internal ponsel pintar. Untuk pengukuran yang kritis, penggunaan mikrofon eksternal yang telah dikalibrasi sangat disarankan.
