■ FNam FFT Spectrogram Analyzer

Technici hebben tools nodig die altijd en overal direct te gebruiken zijn.

FNam FFT Spectrogram Analyzer verandert je smartphone in een

professionele audio-analysetool. In tegenstelling tot typische geluidsmeter-apps,

biedt het geavanceerde functies zoals Dual File Comparison en CSV-export

voor nauwkeurige nabewerking.

* Volledig gratis, geen advertenties (kernfuncties).

Realtime FFT & Spectrogram / Alle verwerking vindt plaats op het apparaat /

Er worden geen audiogegevens extern geüpload.

■ NIEUWE FUNCTIES

1. Octaafbandweergavemodus

- Analyseer geluidsniveaus per octaafband.

- Kies in de instellingen een resolutie van 1/1 of 1/3 octaafband.

2. Geluidsgebeurtenislogboek

- Registreert automatisch geluidsgebeurtenissen wanneer het niveau een ingestelde drempel overschrijdt.

- Kan WAV-bestanden van gebeurtenissen en FNam JSON-logboeken opslaan voor latere analyse.

- Inclusief een schermbeveiligingsmodus om inbranden van het scherm te voorkomen.

3. Frequentieresponsvoorbeeld (vereist FNam Frequency Noise Generator)

- Meet de akoestische frequentierespons via WiFi TCP.

- Vereist FNam Frequency Noise Generator.

■ Verander uw smartphone in een professioneel audioanalyse-instrument.

[Videohandleiding - Bekijk het in actie]

https://youtu.be/72SYLTG0l_8

FNam FFT Spectrogram Analyzer is een precisie-instrument ontworpen voor geluidstechnici, onderzoekers, studenten en audio-enthusiasten die nauwkeurige frequentieanalyse en datalogging nodig hebben.

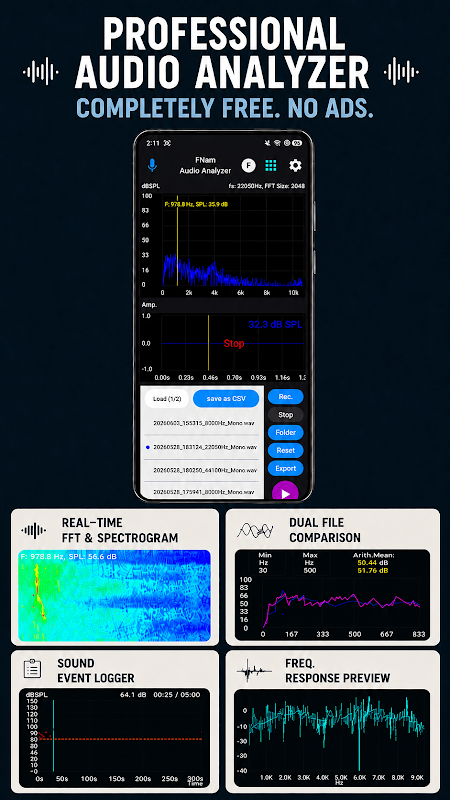

■ BELANGRIJKSTE FUNCTIES

1. Realtime audioanalyse

• Zeer nauwkeurige FFT-grafiek (Fast Fourier Transform).

• Tijdsdomein golfvormweergave (oscilloscoop).

• Vloeibaar spectrogram voor het visualiseren van frequentieveranderingen in de tijd.

2. Vergelijking van twee bestanden (exclusieve functie)

• Gelijktijdig laden van twee WAV-bestanden voor vergelijkende analyse.

• Spectrumoverlay: Vergelijk visueel verschillen met behulp van kleurgecodeerde sporen (blauw versus magenta).

• Directe berekening: Geeft het rekenkundig gemiddelde en het gemiddelde verschil tussen signalen weer.

3. Gegevensregistratie en -export

• Flexibele bemonsteringsfrequenties: Ondersteunt verschillende frequenties (4000 Hz, 8000 Hz, 16000 Hz, 22050 Hz, 44100 Hz).

• Opname van hoge kwaliteit: Audio wordt opgenomen en opgeslagen als WAV-bestanden, waarbij de geselecteerde bemonsteringsfrequentie exact wordt aangehouden.

• Export van ruwe data: Exporteert ruwe PCM-data naar CSV-formaat. De geëxporteerde data behoudt de exacte bemonsteringsfrequentie en -duur, waardoor deze geoptimaliseerd is voor nabewerking in Excel, MATLAB of Python.

• Bestandsbeheer: Bestanden worden opgeslagen in de map 'Download\FNamDoc'.

- WAV-bestandsnaamindeling: Datum_Tijd_SampleFrequentie_Kanaal.wav

bijv. 20260219_164715_44100Hz_Mono.wav

- CSV-bestandsnaamindeling: Naam van het geselecteerde WAV-bestand_SampleFrequentie_Duur(en).csv

bijv. 20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. Professionele configuratie

• Vensterfuncties: Selecteerbare rechthoekige, Hann-, Hamming- en Blackman-vensters.

• Frequentieweging: Ondersteunt de standaard A-, B-, C- en Z-wegingsfilters (lineair).

• Asbesturing: Ondersteunt zowel automatische schaling als handmatige bereikinstellingen (Hz/dB) voor nauwkeurige grafische inspectie.

• Kalibratie: dB SPL-offsetafstemming voor FFT- en tijddomeinmetingen om verschillen met professionele apparatuur te compenseren.

• Maximale piekwaarde vasthouden: Toont en houdt de maximale amplitudewaarden over het gehele frequentiespectrum vast.

• Frequentieresponsvoorbeeld: Akoestische frequentieresponsmeting via WiFi TCP (vereist FNam Frequency Noise Generator).

• Octaafbandweergavemodus: Visualiseert frequentieniveaus als octaafbandbalken voor een eenvoudigere band-voor-bandanalyse.

■ TECHNISCHE SPECIFICATIES

• Signaalverwerking: Anti-aliasingfilters worden automatisch toegepast tijdens downsampling om de meetnauwkeurigheid te garanderen.

• Bemonsteringsfrequentie: Ondersteunt standaardfrequenties tot 44,1 kHz (afhankelijk van het apparaat).

• Standaarden: Implementeert IEC 61672-formules voor nauwkeurige wegingsberekeningen.

⚠️ Opmerking: Hoewel deze app gebruikmaakt van IEC 61672-standaardformules, kunnen er meetafwijkingen optreden ten opzichte van professionele apparatuur vanwege de beperkingen van de hardwarematige frequentierespons van de ingebouwde smartphonemicrofoon. Voor kritische metingen wordt het gebruik van een gekalibreerde externe microfoon aanbevolen.
