FNam FFT Spectrogram Analyzer

* Полностью бесплатно, без рекламы (основные функции).

БПФ и спектрограмма в реальном времени / Вся обработка выполняется на устройстве /

Аудиоданные не загружаются извне.

■ Анализатор спектрограммы БПФ FNam

Инженерам нужны инструменты, готовые к использованию — в любое время и в любом месте.

Анализатор спектрограммы БПФ FNam превращает ваш смартфон в

профессиональный инструмент анализа звука. В отличие от типичных приложений для измерения уровня звука,

он предоставляет расширенные функции, такие как сравнение двух файлов и экспорт в CSV для точного постанализа.

■ НОВЫЕ ФУНКЦИИ

1. Режим просмотра октавных полос

- Анализ уровней звука по октавным полосам.

- В настройках выберите разрешение 1/1 или 1/3 октавной полосы.

2. Журнал звуковых событий

- Автоматически регистрирует звуковые события, когда уровень превышает заданный порог.

- Можно сохранять WAV-файлы событий и JSON-журналы FNam для последующего просмотра.

- Включает режим заставки для уменьшения выгорания экрана.

3. Предварительный просмотр частотной характеристики (требуется генератор частотного шума FNam)

- Измеряет акустическую частотную характеристику по протоколу WiFi TCP.

- Требуется генератор частотного шума FNam.

■ Превратите свой смартфон в профессиональный инструмент анализа звука.

[Видеоинструкция - Посмотрите, как это работает]

https://youtu.be/72SYLTG0l_8

FNam FFT Spectrogram Analyzer — это высокоточный инструмент, разработанный для звукоинженеров, исследователей, студентов и аудиоэнтузиастов, которым необходим точный анализ частот и регистрация данных.

■ ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

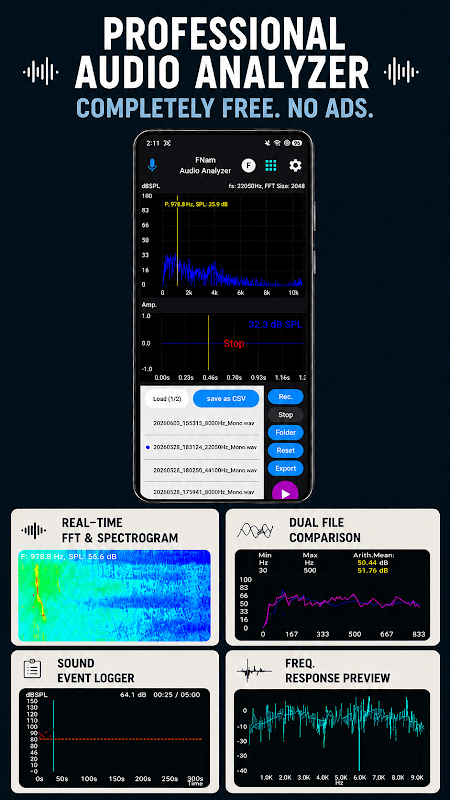

1. Анализ звука в реальном времени

• Высокоточный график БПФ (быстрого преобразования Фурье).

• Отображение формы сигнала во временной области (осциллограф).

• Жидкостная спектрограмма для визуализации изменений частоты во времени.

2. Сравнение двух файлов (эксклюзивная функция)

• Одновременная загрузка двух WAV-файлов для сравнительного анализа.

• Наложение спектра: визуальное сравнение различий с помощью цветовой кодировки (синий против пурпурного).

• Мгновенный расчет: предоставляет среднее арифметическое и среднюю разницу между сигналами.

3. Запись и экспорт данных

• Гибкая частота дискретизации: поддерживает различные частоты (4000 Гц, 8000 Гц, 16000 Гц, 22050 Гц, 44100 Гц).

• Высококачественная запись: аудио записывается и сохраняется в виде WAV-файлов, строго соответствующих выбранной частоте дискретизации.

• Экспорт необработанных данных: экспорт необработанных данных PCM в формат CSV. Экспортированные данные сохраняют точную частоту дискретизации и длительность, что делает их оптимизированными для постобработки в Excel, MATLAB или Python.

• Управление файлами: файлы хранятся в каталоге «Download\FNamDoc».

- Формат именования WAV-файлов: Дата_Время_Частота_Выборки_Канал.wav

например, 20260219_164715_44100Hz_Mono.wav

- Формат именования CSV-файлов: Имя выбранного WAV-файла_Частота_Длительность(и).csv

например, 20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. Профессиональная конфигурация

• Функции окон: Выбираемые окна: прямоугольное, Ханна, Хэмминга и Блэкмана.

• Частотное взвешивание: Поддерживает стандартные фильтры взвешивания A, B, C и Z (линейные).

• Управление осями: Поддерживает как автоматическое масштабирование, так и ручную настройку диапазона (Гц/дБ) для точного анализа графиков.

• Калибровка: Настройка смещения дБ SPL для измерений БПФ и временной области для компенсации различий, возникающих при использовании профессионального оборудования.

• Фиксация максимального пикового значения: отображает и фиксирует максимальные значения амплитуды во всем частотном спектре.

• Предварительный просмотр частотной характеристики: измерение акустической частотной характеристики на основе WiFi TCP (требуется генератор частотного шума FNam).

• Режим просмотра октавных полос: визуализирует уровни частот в виде полос октав для упрощения анализа по полосам.

■ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Обработка сигнала: фильтры сглаживания автоматически применяются во время понижения частоты дискретизации для обеспечения точности измерений.

• Частота дискретизации: поддерживает стандартные частоты до 44,1 кГц (зависит от устройства).

• Стандарты: использует формулы IEC 61672 для точных расчетов весовых коэффициентов.

⚠️ Примечание: хотя это приложение использует формулы стандарта IEC 61672, могут возникать расхождения в измерениях по сравнению с профессиональным оборудованием из-за аппаратных ограничений частотной характеристики встроенного микрофона смартфона. Для критически важных измерений рекомендуется использовать калиброванный внешний микрофон.
