FNam FFT Spectrogram Analyzer

■ FNam FFT 頻譜分析儀

工程師需要隨時隨地都能使用的工具。

FNam FFT 頻譜分析儀可將您的智慧型手機變成

專業的音訊分析工具。與典型的聲級計應用不同，

它提供雙文件比較和 CSV 匯出等高級功能，

以便進行精確的後期分析

* 完全免費，無廣告（核心功能）。

即時 FFT 和頻譜圖 / 所有處理均在設備端運作 /

無需外部上傳音訊資料。

■ 新功能

1. 倍頻程頻段視圖模式

- 以倍頻程頻段分析聲級。

- 在設定中選擇 1/1 或 1/3 倍頻程頻段解析度。

2. 聲音事件記錄器

- 當聲級超過設定閾值時，自動記錄聲音事件。

- 可儲存事件 WAV 檔案和 FNam JSON 日誌以供後續檢視。

- 包含螢幕保護程式模式，可減少螢幕老化。

3. 頻率響應預覽（需要 FNam 頻率雜訊產生器）

- 透過 WiFi TCP 測量聲學頻率響應。

- 需要 FNam 頻率雜訊產生器。

■ 將您的智慧型手機變成專業的音訊分析工具。

[影片指南 - 觀看示範]

https://youtu.be/72SYLTG0l_8

FNam FFT 頻譜分析儀是一款專為需要精確頻率分析和資料記錄的音訊工程師、研究人員、學生和音訊愛好者設計的精密工具。

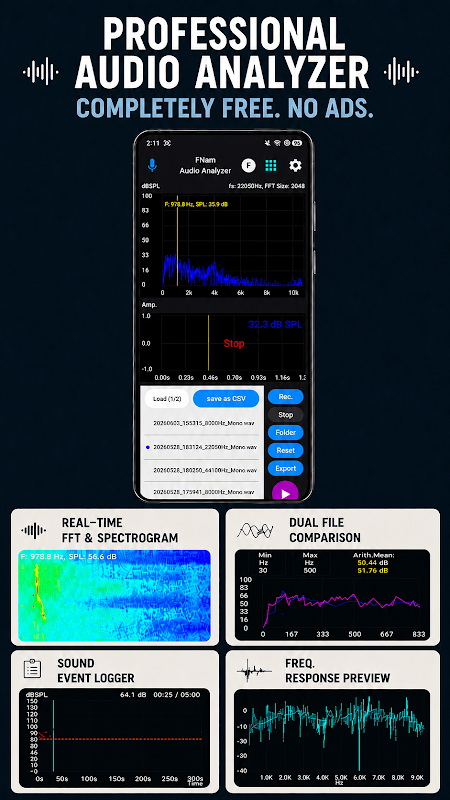

■ 主要功能

1. 即時音訊分析

• 高精度 FFT（快速傅立葉變換）圖。

• 時域波形（示波器）視圖。

• 用於可視化頻率隨時間變化的動態頻譜圖。

2. 雙文件比較（獨家功能）

• 同時載入兩個 WAV 檔案進行比較分析。

• 頻譜疊加：使用顏色編碼的軌跡（藍色與洋紅色）直觀地比較差異。

• 即時計算：提供訊號之間的算術平均值和平均差值。

3. 數據記錄與匯出

• 靈活的取樣率：支援多種取樣率（4000Hz、8000Hz、16000Hz、22050Hz、44100Hz）。

• 高品質錄音：音訊以 WAV 檔案格式錄製並儲存，嚴格符合所選取樣率。

• 原始資料匯出：將原始 PCM 資料匯出為 CSV 格式。匯出的資料保持精確的取樣率和持續時間，使其更適合在 Excel、MATLAB 或 Python 中進行後處理。

• 檔案管理：檔案儲存在「Download\FNamDoc」目錄中。

- WAV 檔案命名格式：日期_時間_取樣率_聲道.wav

例如：20260219_164715_44100Hz_Mono.wav

- CSV 檔案命名格式：選定的 WAV 檔案名稱_取樣率_持續時間（秒）.csv

例如：20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. 專業配置

• 窗函數：選配矩形窗、漢寧窗、漢明窗和布萊克曼窗。

• 頻率計權：支援 A、B、C 和 Z（線性）標準計權濾波器。

• 軸控制：支援自動縮放和手動範圍設定（Hz / dB），以便精確查看圖表。

• 校準：FFT 和時域測量的 dB SPL 偏移調整，以補償與專業設備的差異。

• 最大峰值保持：顯示並保持整個頻譜範圍內的最大振幅值。

• 頻率響應預覽：基於 WiFi TCP 的聲學頻率響應測量（需要 FNam 頻率噪音產生器）。

• 倍頻程頻帶視圖模式：將頻率等級視覺化為倍頻程頻帶條，以便更輕鬆地進行逐頻帶分析。

■ 技術規格

• 訊號處理：在降採樣過程中自動套用抗混疊濾波器，以確保量測精度。

• 取樣率：支援高達 44.1kHz 的標準取樣率（取決於裝置）。

• 標準：採用 IEC 61672 公式進行精確的加權計算。

⚠️ 注意：雖然此應用程式使用 IEC 61672 標準公式，但由於智慧型手機內建麥克風的硬體頻率響應限制，與專業設備相比，測量結果可能存在差異。對於關鍵測量，建議使用經過校準的外部麥克風。
