■ FNam 오디오 스펙트로그램 FFT 소음 분석기

엔지니어에게는 언제 어디서든 바로 쓸 수 있는 도구가 필요합니다.

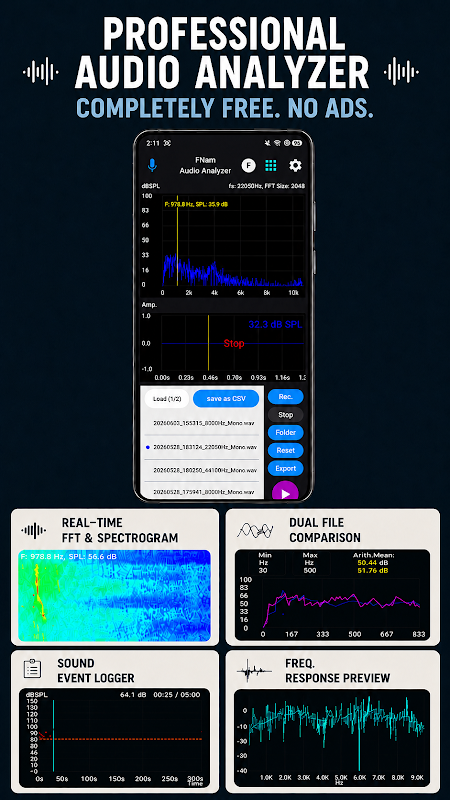

FNam 오디오 스펙트로그램 FFT 소음 분석기는 스마트폰을 전문 오디오 분석 도구로 바꿔줍니다. 일반적인 소음 측정 앱과 달리, 듀얼 파일 비교와 CSV

내보내기 등 정밀한 사후 분석이 가능한 고급 기능을 제공합니다.

* 핵심 기능은 완전 무료, 광고 없음.

실시간 FFT 및 스펙트로그램 / 모든 처리는 기기 내에서 동작 / 사용자 오디오 데이터는 외부로 전송되지 않음.

■ 신규 기능

1. Octave Band View Mode

- 사운드 레벨을 옥타브 밴드로 보여주며 1/1 또는 1/3 해상도 선택이 가능합니다.

2. Sound Event Logger

- 사운드 이벤트 로거는 소음을 지속적으로 모니터링하여 설정된 기준치 이상의 소리가 발생할 때 해당 데이터를 자동으로 기록하고 그 때의 소리를 WAV파일로 저장하는 기능입니다.

- 스크린 번인 현상을 최소화 하기 위해 스크린세이버 모드를 추가하였습니다.

- 저장되는 로그 파일들은 AI적용 또는 데이터 분석을 용이하게 하기 위해 FNam JSON 스키마를 적용하여 저장합니다.

3. Frequency Response Preview (FNam 주파수 발생기, 백색소음, 신호 생성기 필요)

- WiFi TCP 기반의 acoustic frequency response 측정.

- FNam 주파수 발생기, 백색소음, 신호 생성기 필요 — FNam 주파수 발생기, 백색소음, 신호 생성기 앱 내의 광고 시청을 통한 trial 또는 프리미엄 구독을 통해 사용 가능합니다.

■ 스마트폰을 전문 오디오 분석 도구로 활용하세요.

[영상 가이드 - 사용법 미리보기]

https://youtu.be/72SYLTG0l_8

FNam 오디오 스펙트로그램 FFT 소음 분석기는 정확한 주파수 분석과 데이터 로깅이 필요한 사운드 엔지니어, 연구원, 학생 및 오디오 애호가를 위해 설계된 정밀 도구입니다.

■ 주요 기능 (KEY FEATURES)

1. 실시간 오디오 분석

• 고정밀 FFT (고속 푸리에 변환) 그래프.

• 시간 영역 파형 (오실로스코프) 뷰.

• 시간 흐름에 따른 주파수 변화를 보여주는 스펙트로그램(Spectrogram).

2. 듀얼 파일 비교 (핵심 기능)

• 두 개의 WAV 파일을 동시에 불러와 비교 분석 가능.

• 스펙트럼 오버레이: 두 신호의 차이를 색상(Blue vs Magenta)으로 겹쳐서 시각적으로 비교.

• 즉시 계산: 두 신호 간의 산술 평균(Arithmetic Mean) 및 평균 차이(Mean Difference) 제공.

3. 데이터 로깅 및 내보내기

• 다양한 샘플링 레이트 지원: (4000Hz, 8000Hz, 16000Hz, 22050Hz, 44100Hz) 중 선택 가능.

• 고품질 녹음: 설정된 샘플링 레이트에 맞춰 정확하게 WAV 파일로 저장됩니다.

• CSV 데이터 내보내기: PCM 원본 데이터를 CSV로 내보냅니다. 선택한 샘플링 레이트와 길이가 그대로 유지되므로 엑셀, 매트랩, 파이썬 등에서 2차 분석하기에 최적화되어 있습니다.

• 저장 파일 관리 : WAV나 CSV파일은 Download\FNamDoc 폴더에 저장됩니다.

- WAV파일명 : 날짜_시간_sampling rate_Mono or Stereo.wav

ex) 20260219_164715_44100Hz_Mono.wav

- CSV파일명 : WAV파일명_sampling rate_총시간(초).csv

ex) 20260219_164715_44100Hz_Mono_44100_5.2s.csv

4. 전문가용 설정

• 윈도우 함수: Rectangular, Hann, Hamming, Blackman 중 선택 가능.

• 주파수 가중치: 표준 A, B, C, Z (Linear) 가중치 필터 지원.

• 축(Axis) 제어: 정밀한 분석을 위해 그래프의 X축(Hz)과 Y축(dB) 범위를 자동(Auto) 또는 수동(Manual)으로 설정 가능.

• 캘리브레이션: 전문 장비와의 오차 보정을 위한 FFT 및 Time Domain의 dB SPL 오프셋 튜닝 기능.

• Max Peak Hold: 스펙트럼 상의 주파수 별 최대 값을 일정 시간 유지하는 기능.

• Frequency Response Preview: WiFi TCP 기반의 acoustic frequency response 측정 기능 (FNam 주파수 발생기, 백색소음, 신호 생성기 필요).

• Octave Band View Mode: 옥타브 밴드 바를 통한 주파수 분석 기능.

■ 기술 사양 (TECHNICAL SPECIFICATIONS)

• 신호 처리: 다운샘플링 시 안티 앨리어싱(Anti-aliasing) 필터가 자동으로 적용되어 저주파 대역 측정의 정확도를 보장합니다.

• 샘플링 레이트: 기기 사양에 따라 최대 44.1kHz까지 지원합니다.(디바이스에 따라 미지원 될 수 있음)

• 표준 준수: 가중치(Weighting) 계산에 IEC 61672 표준 공식을 적용했습니다.

⚠️ 참고: 이 앱은 IEC 61672 표준 공식을 사용하지만, 스마트폰 내장 마이크의 하드웨어 주파수 응답 한계로 인해 전문 계측 장비와 비교하여 측정 오차가 발생할 수 있습니다. 정밀한 측정이 필요한 경우, 캘리브레이션된 외부 마이크 사용을 권장합니다.

----
