Cordier Diagram

Cordier Diagram est le couteau suisse pour votre premier coup dans la conception de turbomachines. Avec cette application, vous pouvez déterminer le type (axial, diagonal, radial) de votre compresseur, pompe, ventilateur, turbine ou broyeur. Calculez le diamètre en fonction du débit volumique, de l'enthalpie spécifique et de la vitesse ou utilisez le calcul inverse pour calculer le débit volumique ou la vitesse à une géométrie donnée.

En 1953, Otto Cordier publie son projet de recherche sur les turbomachines à un étage à haut rendement déterminé par des nombres sans dimension. Aujourd'hui, il est appliqué avec "delta" (le diamètre spécifique) et "sgma" (la vitesse spécifique).

Avec les nombres sans dimension supplémentaires "psi" (le coefficient de travail ou de tête) et "phi" (le coefficient de débit), vous pouvez compléter la description de votre turbomachine.

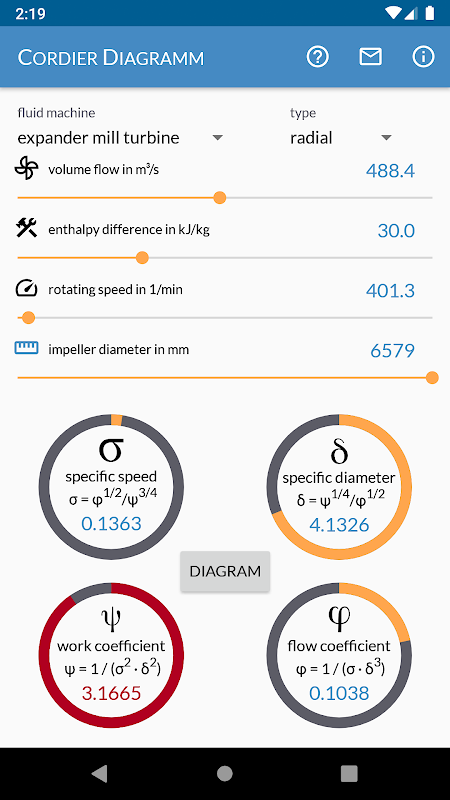

Chaque calcul est basé sur la relation optimisée entre la vitesse spécifique "sigma" et le diamètre spécifique "delta". Vous serez averti si vos conditions aux limites quittent cette voie.

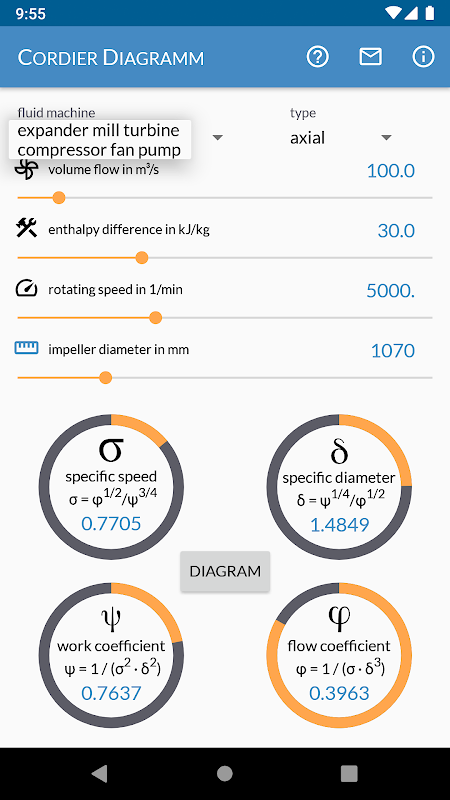

Saisie facile: utilisez les curseurs pour insérer vos données ou votre géométrie.

Calcul à rebours facile: basculez entre l'entrée et la sortie en sélectionnant l'icône correspondante.

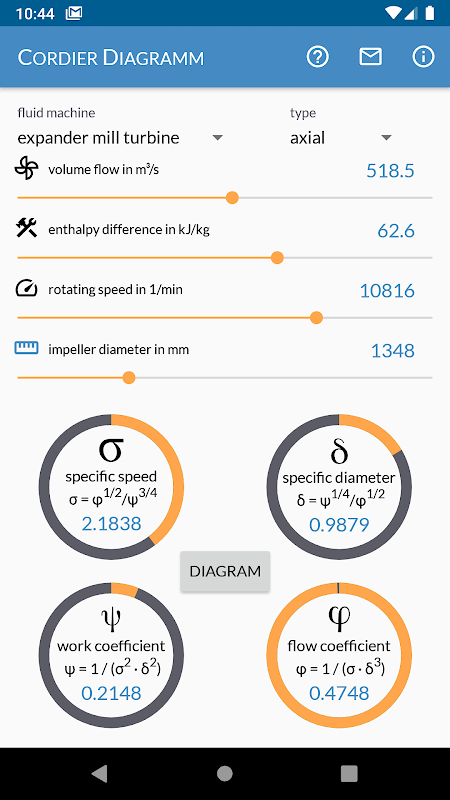

Sortie facile: les curseurs vous montrent directement les résultats. Les barres de progression circulaires vous donnent un aperçu des nombres sans dimension dans une plage typique.

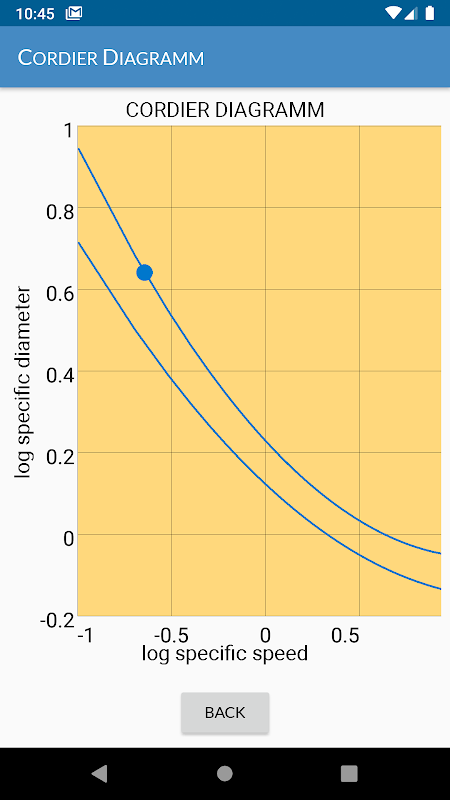

Diagramme: tracez le diagramme Cordier pour votre calcul actuel (bêta)
