Cordier Diagram

Cordier Diagram è il coltellino svizzero per il tuo primo colpo nel design delle turbomacchine. Con questa app puoi determinare il tipo (assiale, diagonale, radiale) del tuo compressore, pompa, ventilatore, turbina o mulino. Calcola il diametro in base alla portata volumetrica, all'entalpia specifica e alla velocità oppure utilizza il calcolo all'indietro per calcolare la portata volumetrica o la velocità a una data geometria.

Nel 1953 Otto Cordier pubblicò il suo progetto di ricerca per turbomacchine monostadio ad alta efficienza determinata da numeri adimensionali. Oggi si applica con "delta" (il diametro specifico) e "sgma" (la velocità specifica).

Con i numeri adimensionali aggiuntivi "psi" (il lavoro o coefficiente di prevalenza) e "phi" (il coefficiente di flusso) puoi completare la descrizione della tua turbomacchina.

Ogni calcolo si basa sulla relazione ottimizzata tra velocità specifica "sigma" e diametro specifico "delta". Sarai avvisato se le tue condizioni al contorno lasciano questo percorso.

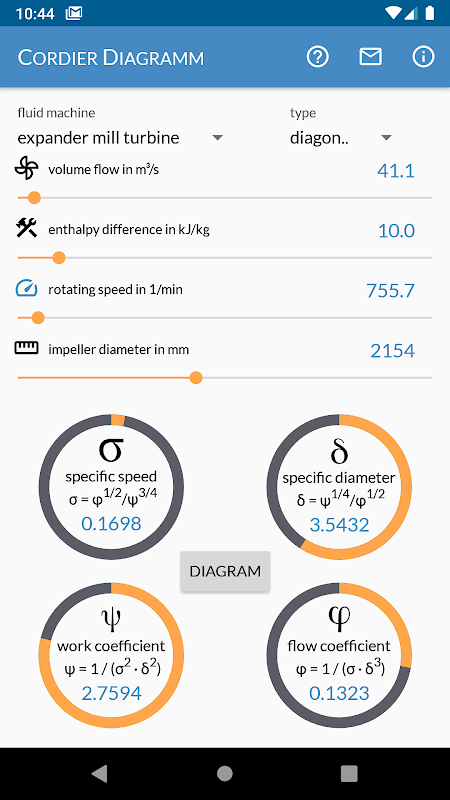

Facile inserimento: usa i cursori per inserire i tuoi dati o la geometria.

Facile calcolo all'indietro: passa da input a output selezionando l'icona corrispondente.

Output facile: i cursori mostrano direttamente i risultati. Le barre di avanzamento circolari offrono una panoramica dei numeri adimensionali in un intervallo tipico.

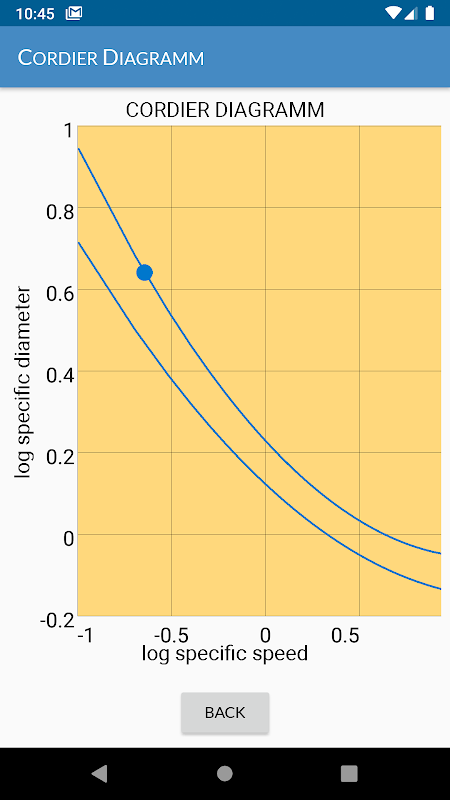

Diagramma: traccia il diagramma di Cordier per il tuo calcolo corrente (beta)
