Cordier Diagram

Cordier Diagram چاقوی ارتش سوئیس برای اولین عکس شما در طراحی توربو ماشین است. با استفاده از این برنامه می توانید نوع (محوری ، مورب ، شعاعی) کمپرسور ، پمپ ، فن ، توربین یا آسیاب خود را تعیین کنید. قطر را بر اساس جریان حجم ، آنتالپی خاص و سرعت محاسبه کنید یا از محاسبه رو به عقب برای محاسبه جریان یا سرعت حجم در یک هندسه مشخص استفاده کنید.

در سال 1953 اتو کوردیر پروژه تحقیقاتی خود را برای توربو ماشین های تک مرحله ای با کارایی بالا که توسط اعداد بدون بعد تعیین می شود ، منتشر کرد. امروزه از آن با "دلتا" (قطر خاص) و "sgma" (سرعت خاص) استفاده می شود.

با استفاده از اعداد اضافی بعدی "psi" (ضریب کار یا سر) و "phi" (ضریب جریان) قادر به توصیف توربو ماشین خود هستید.

هر محاسبه بر اساس رابطه بهینه شده بین سرعت خاص "سیگما" و قطر خاص "دلتا" است. اگر شرایط مرزی شما از این مسیر خارج شود ، به شما هشدار داده می شود.

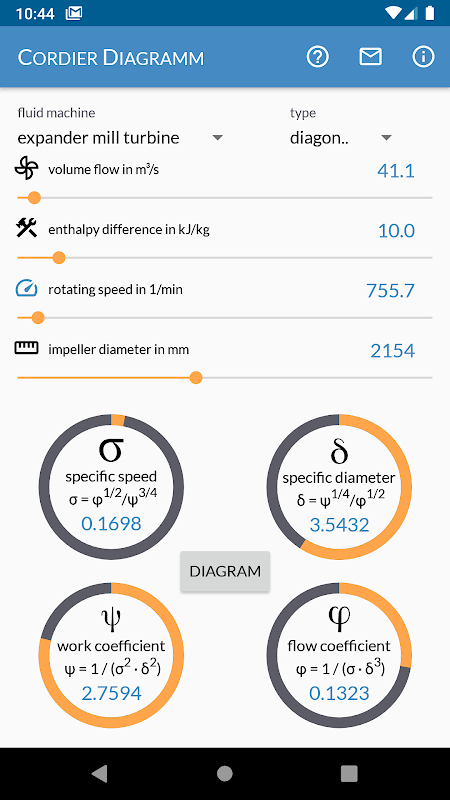

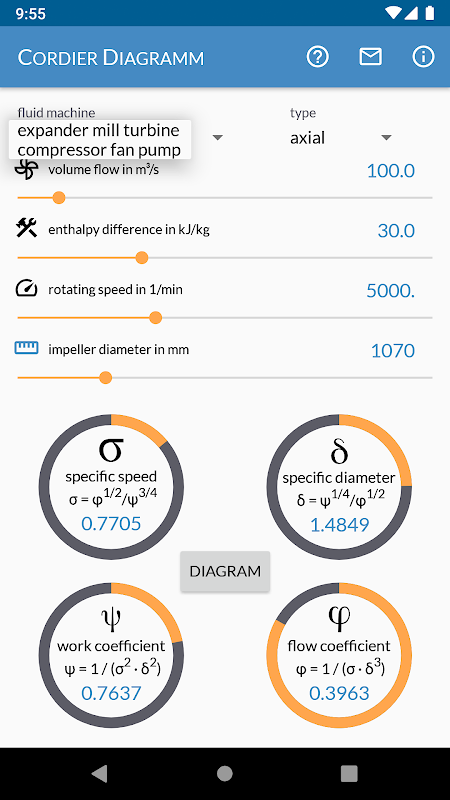

ورودی آسان: از لغزنده ها برای درج داده ها یا هندسه خود استفاده کنید.

محاسبه آسان عقب: با انتخاب نماد مربوطه ، بین ورودی و خروجی جابجا شوید.

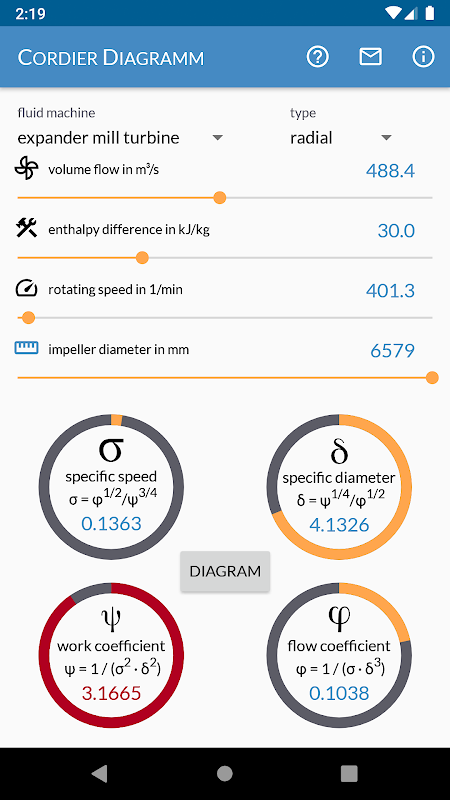

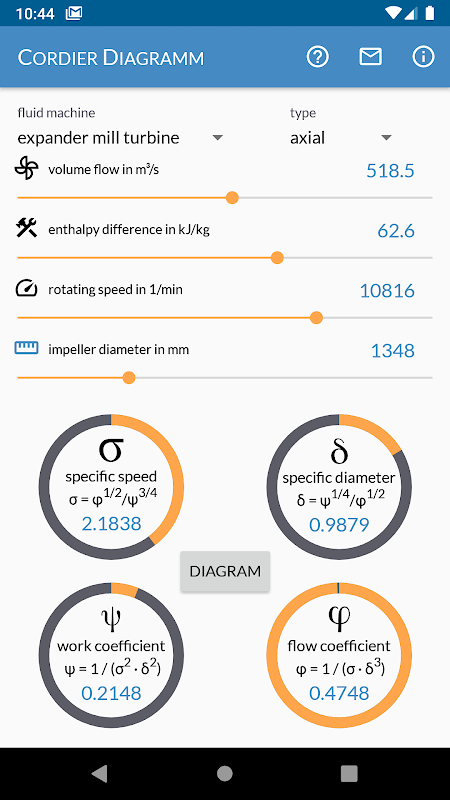

خروجی آسان: لغزنده ها مستقیماً نتایج را به شما نشان می دهند. میله های پیشرفت دایره ای به شما نمای کلی از اعداد بدون بعد را در یک محدوده معمولی می دهد.

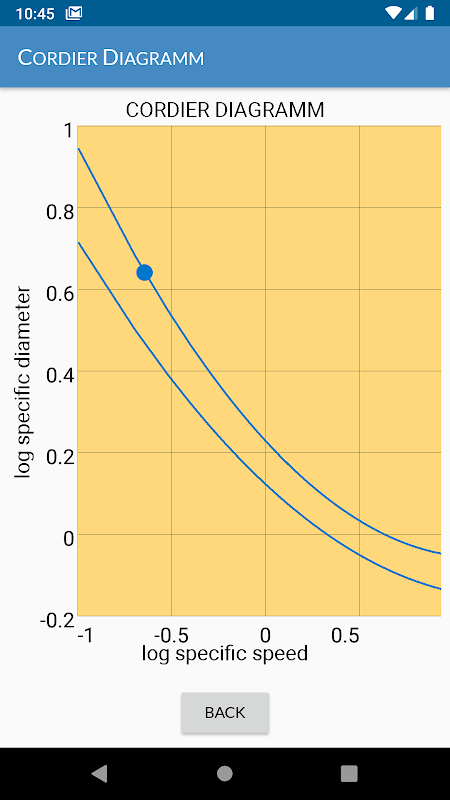

نمودار: نمودار Cordier را برای محاسبه فعلی خود ترسیم کنید (بتا)
