Cordier Diagram

Cordier Diagram to szwajcarski scyzoryk do pierwszego ujęcia w projektowaniu maszyn wirnikowych. Dzięki tej aplikacji możesz określić typ (osiowy, diagonalny, promieniowy) swojej sprężarki, pompy, wentylatora, turbiny lub młyna. Oblicz średnicę na podstawie przepływu objętościowego, określonej entalpii i prędkości lub użyj obliczenia wstecznego, aby obliczyć strumień objętości lub prędkość przy danej geometrii.

W 1953 roku Otto Cordier opublikował swój projekt badawczy dotyczący jednostopniowych maszyn wirnikowych o wysokiej wydajności określonej przez bezwymiarowe liczby. Obecnie jest stosowany z „delta” (określoną średnicą) i „sgma” (określoną prędkością).

Dzięki dodatkowym bezwymiarowym liczbom „psi” (współczynnik roboczy lub wysokości podnoszenia) i „phi” (współczynnik przepływu) możesz dokładnie opisać swoją maszynę wirnikową.

Każde obliczenie opiera się na zoptymalizowanej relacji między „sigma” prędkości właściwej i „delta” średnicy określonej. Zostaniesz ostrzeżony, jeśli twoje warunki graniczne opuszczą tę ścieżkę.

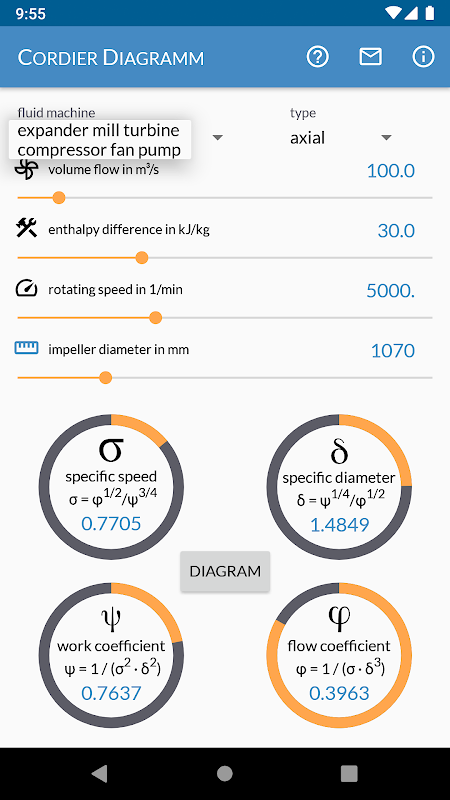

Łatwe wprowadzanie: użyj suwaków, aby wstawić dane lub geometrię.

Łatwe obliczenia wstecz: przełączaj między wejściem a wyjściem, wybierając odpowiednią ikonę.

Łatwe drukowanie: suwaki pokazują bezpośrednio wyniki. Okrągłe paski postępu dają przegląd liczb bezwymiarowych w typowym zakresie.

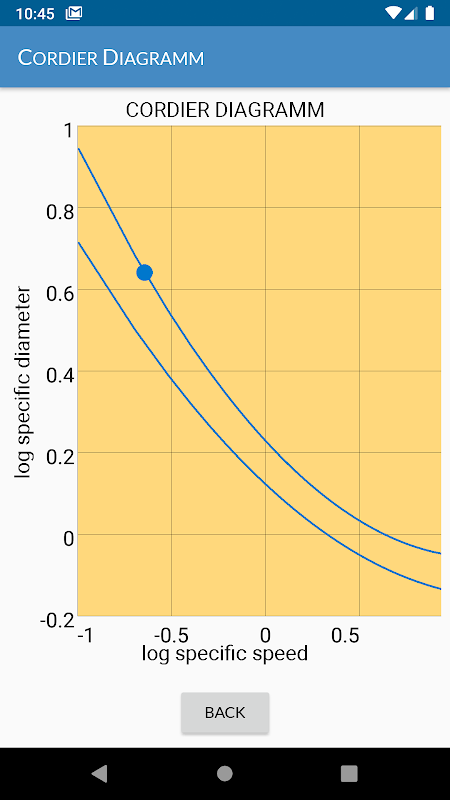

Diagram: narysuj Diagram Cordiera dla swoich bieżących obliczeń (beta)
