Cordier Diagram

Diagram Cordier adalah pisau Swiss Army untuk gambar pertama Anda dalam desain turbomachinery. Dengan aplikasi ini Anda dapat menentukan jenis (aksial, diagonal, radial) kompresor, pompa, kipas angin, turbin atau pabrik Anda. Hitung diameter berdasarkan aliran volume, entalpi spesifik dan kecepatan atau gunakan kalkulasi mundur untuk menghitung aliran volume atau kecepatan pada geometri tertentu.

Pada tahun 1953 Otto Cordier menerbitkan proyek penelitiannya untuk mesin turbin satu tahap dengan efisiensi tinggi yang ditentukan oleh bilangan tak berdimensi. Hari ini diterapkan dengan "delta" (diameter spesifik) dan "sgma" (kecepatan spesifik).

Dengan tambahan bilangan tak berdimensi "psi" (koefisien kerja atau head) dan "phi" (koefisien aliran), Anda dapat menjelaskan mesin turbin Anda secara lengkap.

Setiap perhitungan didasarkan pada hubungan yang dioptimalkan antara kecepatan spesifik "sigma" dan "delta" diameter tertentu. Anda akan diperingatkan jika kondisi batas Anda meninggalkan jalur ini.

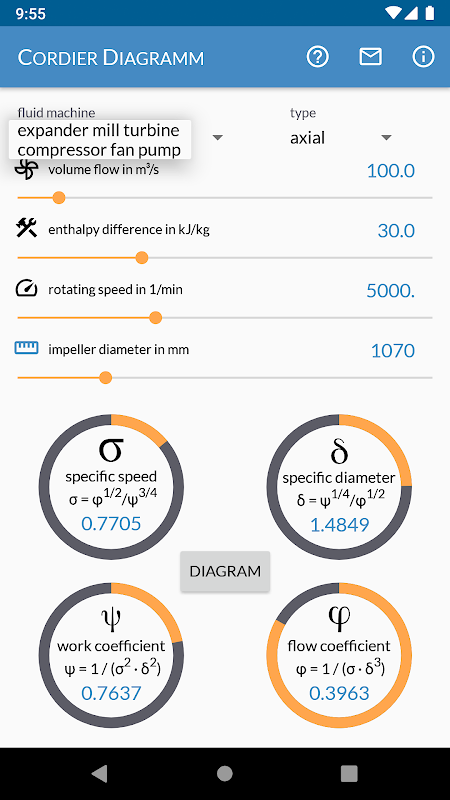

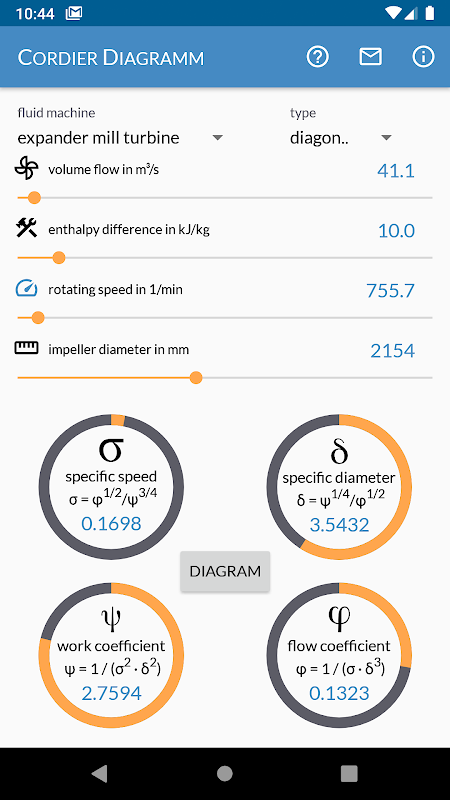

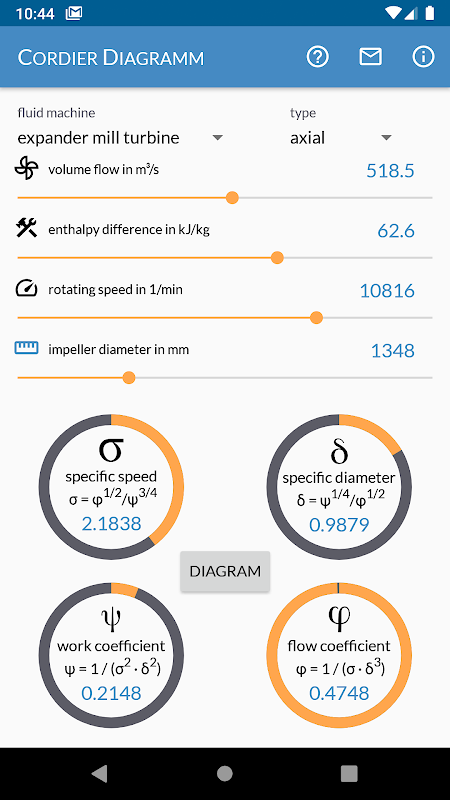

Masukan mudah: gunakan bilah geser untuk memasukkan data atau geometri Anda.

Perhitungan mundur mudah: Beralih antara input dan output dengan memilih ikon yang sesuai.

Output mudah: slider menunjukkan hasil secara langsung. Bilah kemajuan melingkar memberi Anda gambaran umum tentang bilangan tak berdimensi dalam rentang tipikal.

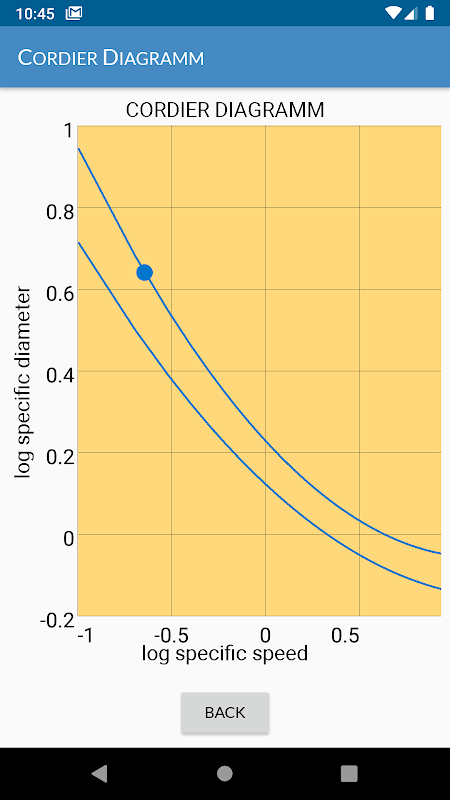

Diagram: plot Diagram Cordier untuk perhitungan Anda saat ini (beta)
