Cordier Diagram

Cordier Diagram是您为涡轮机械设计的第一枪而设计的瑞士军刀。使用此应用程序，您可以确定压缩机，泵，风扇，涡轮机或磨机的类型（轴向，对角线，径向）。根据体积流量，比焓和速度计算直径，或使用向后计算来计算给定几何形状下的体积流量或速度。

1953年，奥托·科尔迪埃（Otto Cordier）发表了他的单级涡轮机研究项目，该项目的效率由无因次数决定。今天，它以“ delta”（特定直径）和“ sgma”（特定速度）应用。

使用附加的无量纲数字“ psi”（功或水头系数）和“ phi”（流量系数），您就可以完整地描述您的涡轮机。

每次计算均基于特定速度“ sigma”和特定直径“ delta”之间的优化关系。如果您的边界条件离开这条路，将会警告您。

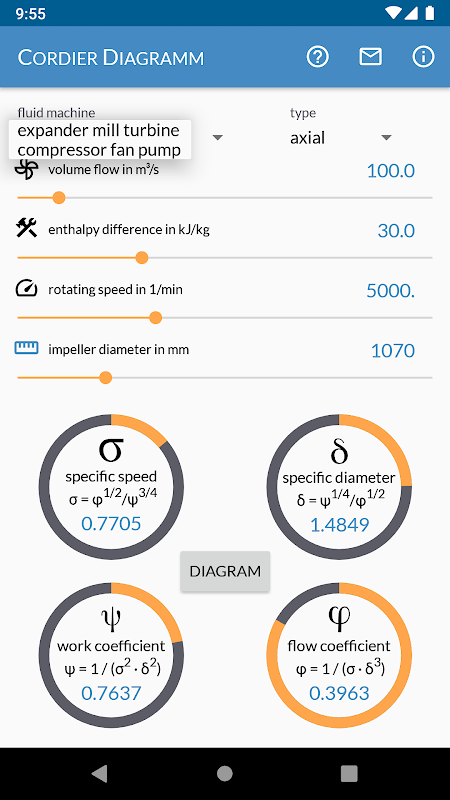

易于输入：使用滑块插入数据或几何图形。

易于向后计算：通过选择相应的图标在输入和输出之间切换。

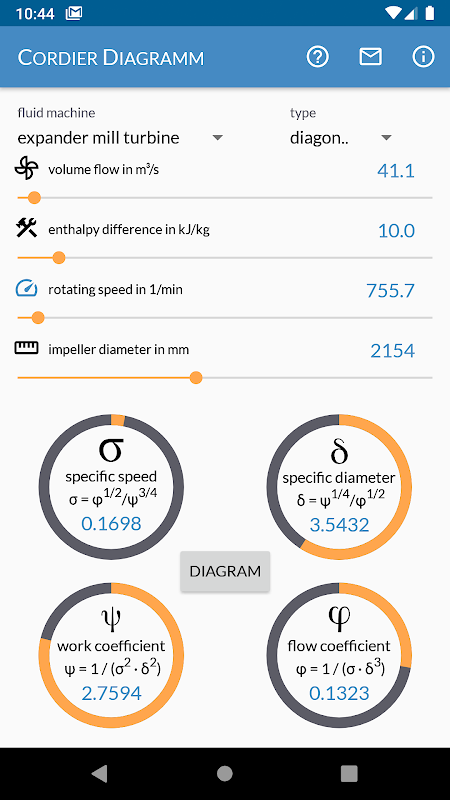

易于输出：滑块可直接显示结果。圆形进度条使您可以概览典型范围内的无量纲数字。

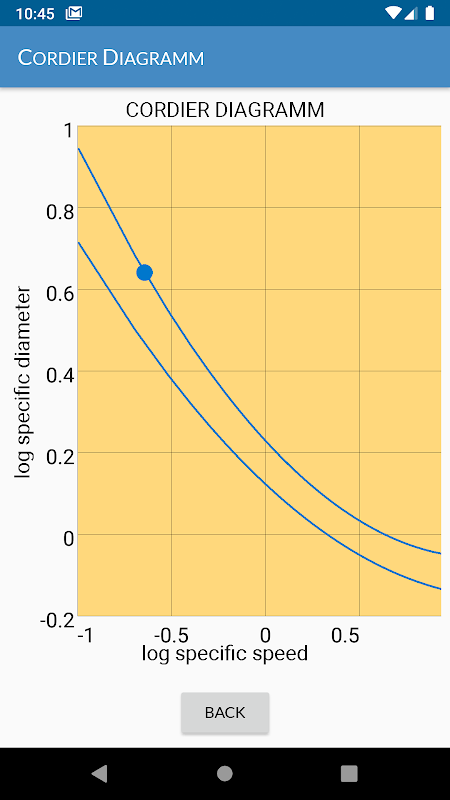

图表：为您的当前计算（Beta版）绘制“ Cordier图表”
