Cordier Diagram

Cordier Diagram هو سكين الجيش السويسري لأول طلقة في تصميم الماكينات التوربينية. باستخدام هذا التطبيق ، يمكنك تحديد نوع (محوري ، قطري ، شعاعي) للضاغط أو المضخة أو المروحة أو التوربين أو المطحنة. احسب القطر بناءً على تدفق الحجم ، المحتوى الحراري المحدد والسرعة أو استخدم الحساب العكسي لحساب تدفق الحجم أو السرعة في هندسة معينة.

في عام 1953 ، نشر أوتو كوردييه مشروعه البحثي عن الآلات التوربينية أحادية المرحلة بكفاءة عالية تحددها أرقام بلا أبعاد. اليوم يتم تطبيقه مع "دلتا" (القطر المحدد) و "sgma" (السرعة المحددة).

باستخدام الأرقام الإضافية التي لا أبعاد لها "psi" (معامل العمل أو الرأس) و "phi" (معامل التدفق) يمكنك إكمال وصف الماكينة التوربينية.

كل حساب يعتمد على العلاقة المثلى بين سرعة معينة "سيجما" وقطر معين "دلتا". سيتم تحذيرك إذا غادرت شروط الحدود هذا المسار.

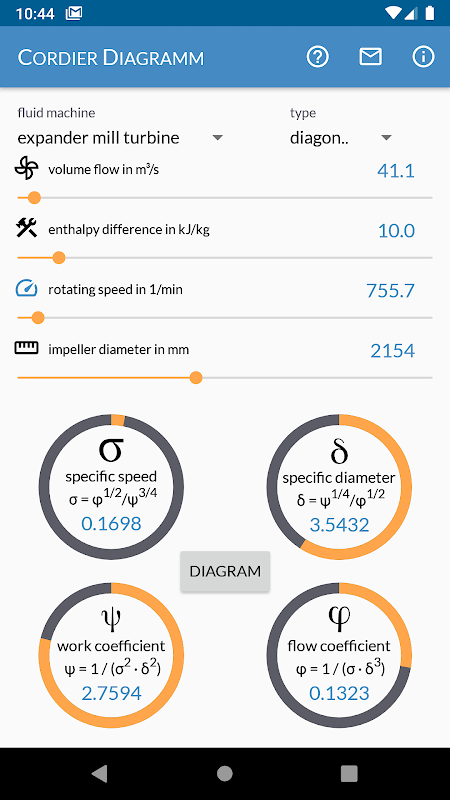

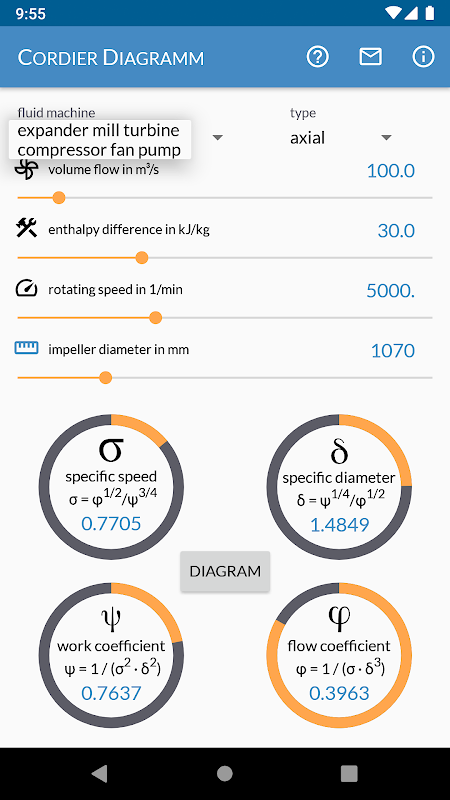

إدخال سهل: استخدم أشرطة التمرير لإدخال البيانات أو الهندسة.

الحساب العكسي السهل: قم بالتبديل بين المدخلات والمخرجات عن طريق تحديد الرمز وفقًا.

إخراج سهل: تظهر لك أشرطة التمرير النتائج مباشرة. تمنحك أشرطة التقدم الدائرية نظرة عامة على الأرقام بدون أبعاد في نطاق نموذجي.

الرسم التخطيطي: ارسم مخطط كوردييه لحسابك الحالي (تجريبي)
