USB Terminal/Graphics

यह एक तरह का USB सीरियल टर्मिनल एप्लीकेशन है जिसमें कुछ ग्राफिक्स होते हैं। साथ ही इसमें एक सीरियल मॉनिटर भी है।

आप इस ऐप का उपयोग अपने रोबोटिक्स प्रोजेक्ट और आदि के लिए Arduino या किसी अन्य माइक्रोकंट्रोलर के साथ कर सकते हैं

इस एप्लिकेशन के पास एंड्रॉइड यूएसबी होस्ट मोड (ओटीजी) का उपयोग करके एंड्रॉइड पर अरडीनो और अन्य यूएसबी सीरियल हार्डवेयर के साथ संचार करने की सुविधा है।

चेतावनी !! अभी के लिए, केवल ये संचार पैरामीटर मान्य हैं:

*** बॉड: 115200, डेटा: 8 बिट्स, स्टॉप बिट्स: 1 बिट, स्थायित्व: कोई नहीं ***

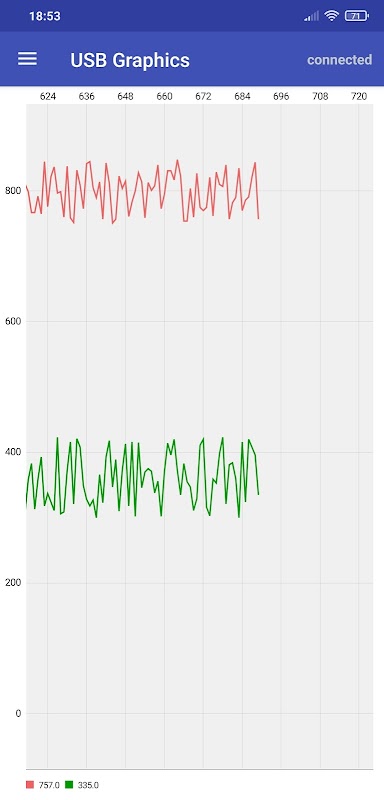

आप कुछ मूल्यों के वास्तविक समय 3 ग्राफिक्स देख सकते हैं।

यह मान एक क्रम में भेजे जाने चाहिए।

यह क्रम इस तरह होना चाहिए: Evalue1, value2, value3 ... \ n

उदाहरण के लिए: "E256, -321,982 \ n" या "E902,1235,10,23, -325, -1240,90 \ n" आदि।

चेतावनी: डेटा को बहुत बार न भेजें। यदि डेटा ट्रैफ़िक होने पर ऐप में लैग और फ्रीज़िंग है, तो आने वाली डेटा फ़्रीक्वेंसी को कम करें।

* यह एप्लिकेशन 7 वैरिएबल्स को सपोर्ट करता है।

* आप ग्राफिक्स के अधिकतम और न्यूनतम मान सेट कर सकते हैं।

* आटोक्लेड रेखांकन।

* आवेदन में भेजने के क्रम में मान दिए जाते हैं।

* प्रत्येक ग्राफ एक ऐसा मूल्य दिखा सकता है जो चुना गया है।

* आप दिखाए गए ग्राफिक्स की संख्या निर्धारित कर सकते हैं।

* एक ग्राफ में कई लाइनें दिखाई जा सकती हैं।

* दोनों अक्षों को रेखांकन में ज़ूम करने के लिए चुटकी।

* फिसलने और ताज़ा रेखांकन।

* डेटा लॉग को * ExternalStorage * / USBGraphics / * CurrentTime * निर्देशिका में सहेजा जा सकता है

* पूर्ण संस्करण के लिए कई लाइन ग्राफ में 7 लाइनों तक

2 मानों के लिए सीरियल प्रिंटिंग भाग के लिए Arduino उपयोग उदाहरण (adc1 और adc2 उदाहरण चर हैं)

...

सिरियल.प्रिंट ("ई");

सिरियल.प्रिंट (adc1);

सिरियल.प्रिंट (",");

सिरियल.प्रिंट (adc2);

Serial.print ("\ n");

...

MPAndroidChart लाइब्रेरी का उपयोग किया जाता है।

सीरियल कनवर्टर चिप्स के लिए समर्थित USB:

FTDI FT232R, FT232H, FT2232H, FT4232H, FT230X, FT231X, FT234XD

विपुल PL2303

सिलाब्स CP2102 और अन्य सभी CP210x

किनेंग CH340, CH341A

और सीडीसी / एसीएम प्रोटोकॉल को लागू करने वाले उपकरण जैसे

Armeino ATmega32U4 का उपयोग कर

V- USB सॉफ्टवेयर USB का उपयोग कर Digispark

बीबीसी माइक्रो: एआरएम डीएपीलिंक फर्मवेयर का उपयोग करके बिट

...
