ixSplitZ

ixSplitZを使用すると、デプロイメント環境に照らして予算を計算することにより、光ファイバタップのための右の分割比を選択するのに役立ちます。

光ファイバケーブルは、毎秒1〜100ギガビットの高速通信のためのコンピュータやネットワーク機器を接続するために使用される。ファイバタップは光の一部を分離するような侵入検出システムまたはプロトコルアナライザなどのネットワーク監視ツールに別のケーブルがそれを送信するためにケーブル内に挿入することができる。タップの分割比は、ツールのためにオフに分割され、光の何パーセントが識別されます。例えば、50/50分割比は、光の等しい量が主ケーブルダウンツール上に送信されることを意味する。 70/30分割比タップは、主ケーブル内の光の70％を保持し、30％のツールに送信する。所与の配備のための最適な分割比は、様々なケーブルおよび出射パワーの長さなどの要因に基づいて、光バジェットを計算することにより発見され、ケーブルの各端部で光トランシーバの受信感度れる。 ixSplitZは、単に様々なパラメータを入力して、すぐに様々な分割比の場合、各エンドポイントでの設計マージンを参照できるようにすることで、これらの計算から重労働を取る。

アプリの操作：APPのフッタは東西ネットワークリンク（青と緑のケーブル）の途中に設置されたタップを示し、タップデータはまでストリーム2のデータを搬送ツール（金ケーブル、南へ行くとツール、ノーリターントラフィック）。コンフィギュレーション·データを変更するなどのグラフィックの上に、4つのバーは4の各エンドポイントでの光予算マージンが表示されます。マージンは任意のエンドポイントに0未満の場合は、バーは、その分割比がこの展開では動作しないことを警告、赤に変わります。

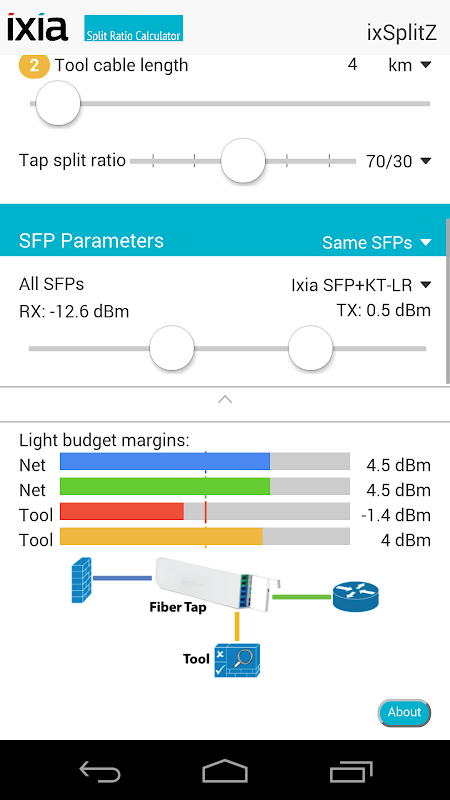

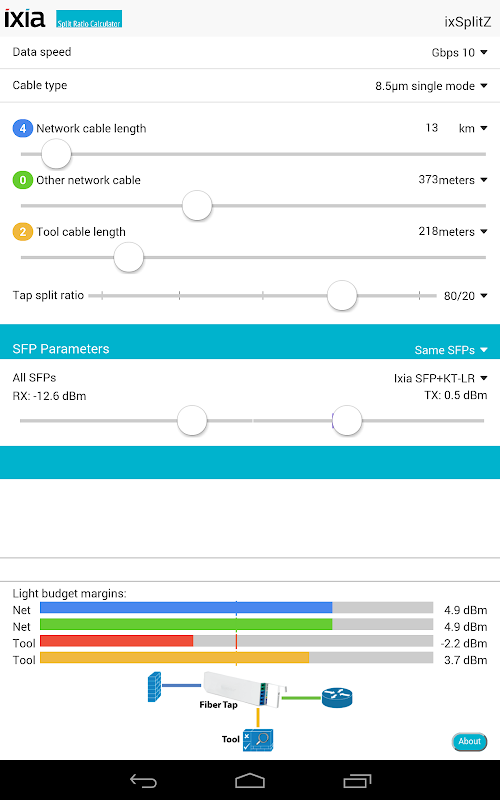

あなたのリンク速度とケーブルの種類を選択し、お使いのケーブルの長さを入力するように、トップ3のスライダーを使用しています。左のバッジを使用すると、各ケーブルに（つまり、パッチ·パネルの各コネクタのメイテッドペアのための1を追加）追加のスプライスの数を入力するためのダイアログをポップアップ。各スプライスは付け加え-0.5dBmという性能をシングルモード、マルチモード、-0.2dBmのために。 （エンドポイントの接続はすでに織り込まれているので、ケーブルが直接エンドポイントを接続する場合バッジは0をお読みください。）タップの分割比を変更し、それが4のエンドポイントでの光予算マージンにどのように影響するかを見るために第四のスライダーを使用します。

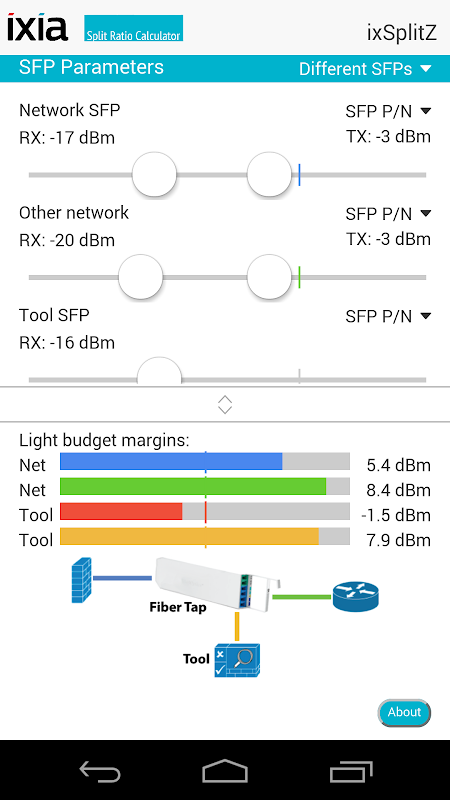

発射パワーを指定し、使用しているトランシーバの感度を受け取るために、SFPのパラメータセクションを使用します。あなたが選択した場合は「同じSFPを、「選択された速度とケーブルタイプのイクシアのSFPは、自動的にすべての4のエンドポイントに使用されます。あなたが選択した場合は、「別のSFPを、 "あなたは右側のプルダウンリストから、SFPの製品番号で選択することもできますし、スライダーを使って、それを入力してくださいトランシーバのデータシートに情報を検索することができます。プルダウンリストには、一番上のセクションで設定したリンク速度とケーブルタイプに一致している唯一のトランシーバを提供しています。

あなたはixSplitZが実行する基盤となる計算を理解したい場合は、右下のボタンについてをクリックし、「アプリケーションの計算は（PDF）を説明し、「リンクをクリックしてください。

ixSplitZはイクシア、テスト、評価し、加速し、セキュアなアプリケーション配信するネットワークとデータセンターを最適化するソリューションのリーダーによってもたらされる。イクシアは、「ON」を提供します！
