Orifice Flow

오리피스 플레이트를 사용하는 파이프 및 도관의 유체 흐름 측정은 산업 응용 분야에서 매우 일반적입니다. 이 앱은 표시된 모델에 따라 표준 매개 변수를 기반으로 액체 및 가스의 유량을 빠르게 계산합니다. 사용자는 산업용 어플리케이션에 사용되는 15 가지 가장 일반적인 유체 목록에서 모든 유체를 선택할 수 있습니다. 따라서이 응용 프로그램은 엔지니어와 설계자가 파이프 및 전선관의 흐름을 측정하는 데 매우 유용한 도구가 될 수 있습니다.

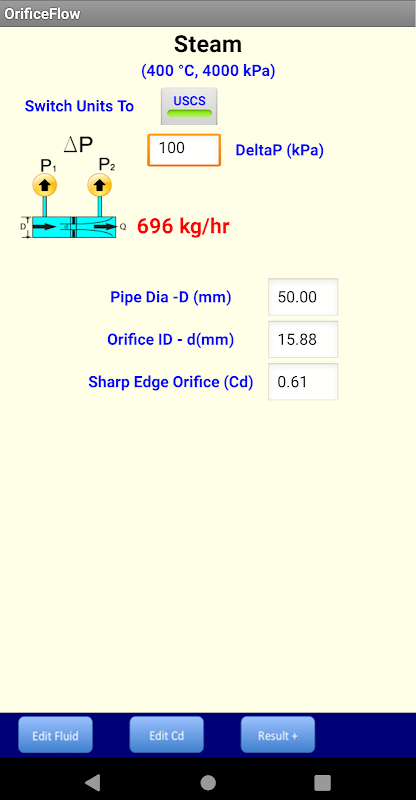

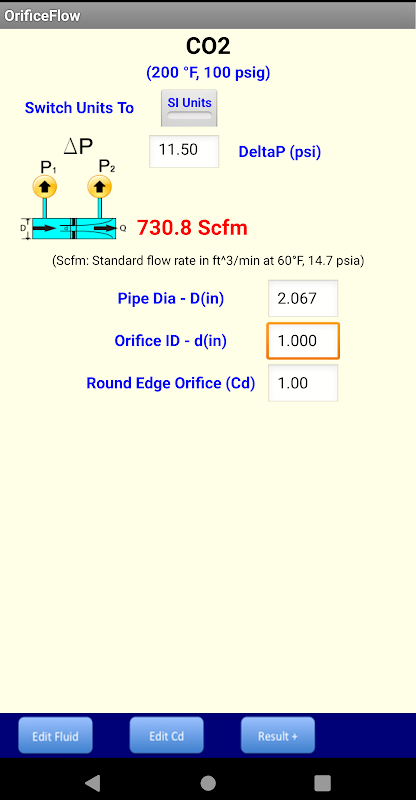

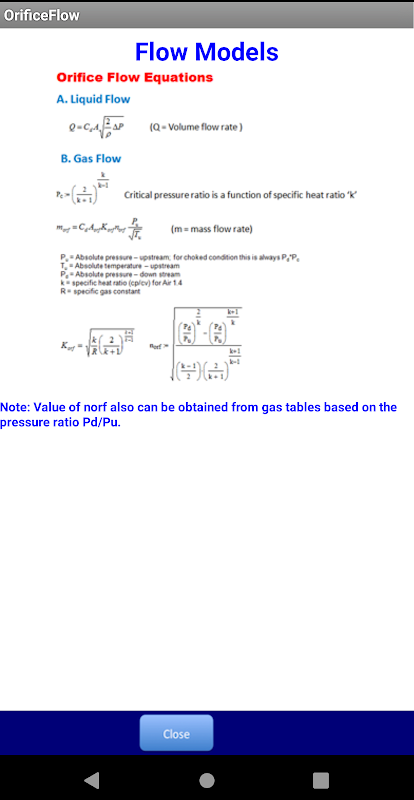

CO2 유량에 대한 사례 연구가 스크린 샷에 나와 있습니다. 결과는 업계에서 계산에 사용 된 다른 방법과 일치하며 차이는 0.5 % 미만입니다. 지배 방정식이있는 유동 모델은 빠른 참조를 위해 별도로 제공됩니다.

유체 목록 :

물, 질소, 산소, 수소, 헬륨, CO2, 메탄, 에탄, 염소, 암모니아, 아르곤, 유압 오일, HFC (R410A).

오리피스 유형 :

App은 스크린 샷과 같이 권장되는 배출 계수가있는 4 개의 표준 오리피스 설계를 제공합니다. 또한 액체 및 기체의 유속 계산에 사용되는 여러 매개 변수에 대한 세부 정보를 제공합니다. 이 모델은 기본 배출 계수 (Cd)가 단일 인 노즐, 벤츄리 튜브 및 계량기에도 유효합니다.

오리피스 매개 변수 :

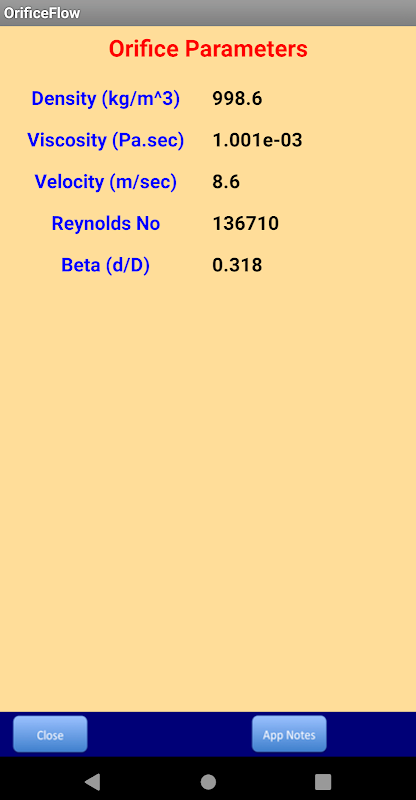

유체 입구 온도와 압력, 오리피스 지오메트리, 표준 압력 탭 (ISO 5167)을 사용한 압력 차는 계산에 필요한 표준 매개 변수입니다. 오리피스 지오메트리에 따라 권장 배출 계수 Cd가 사용됩니다. 그러나 사용자는 더 정확한 결과를 위해 제조업체의 데이터를 사용하여이를 편집 할 수 있습니다.

측정 단위 :

사용자는 SI와 USCS 단위 표준간에 전환 할 수 있습니다. 유형 유체에 따라 유속에 대한 단위가 그에 따라 표시됩니다.

권장되는 수행 단계 :

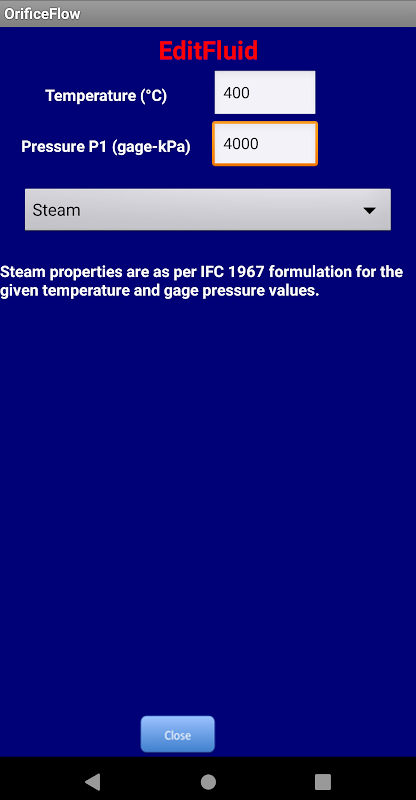

1. 유체 편집 - 유체를 선택하고 온도와 압력을 편집하십시오.

2. Cd 편집 - 오리피스 설계 및 배출 계수를 선택하십시오.

3. 오리피스 치수, 압력 차동 데이터를 편집하십시오.

4. 오리피스 흐름을 계산하고 결과를 표시하십시오.
