ixSplitZ

ixSplitZ는 전개 환경의 빛의 예산을 계산하여 광섬유 탭에 적합한 분할 비율을 선택하는 데 도움이됩니다.

광섬유 케이블은 초당 1 기가비트 (100)로부터 고속 통신을위한 컴퓨터 및 네트워킹 장비를 연결하기 위해 사용된다. 섬유 수돗물 광의 일부를 분리하고 침입 탐지 시스템 또는 프로토콜 분석기와 같은 네트워크 모니터링 툴에 다른 케이블을 내려 보낼 케이블에 삽입 될 수있다. 탭의 분할 비율은 빛의 %가 도구에 대한 물적 분할되는 것을 나타냅니다. 예를 들어, 50 / 50 분할 비는 빛의 등량이 도구에 메인 케이블 아래에 송신된다는 것을 의미한다. 30분의 70 분할 비율 탭은 메인 케이블에 빛의 70 %를 유지하고 30 %에게 도구를 보냅니다. 주어진 배포를위한 최적의 분할 비율은 같은 다양한 케이블과 발사 전력의 길이 등의 요인에 따라, 빛의 예산을 계산에 의해 발견 및 케이블의 각 끝에서 광 송수신기의 수신 감도있다. ixSplitZ은 단순히 다양한 매개 변수를 입력하고 바로 다양한 분할 비율에 대한 각 엔드 포인트에서 설계 마진을 본다고 이러한 계산의 천역 소요됩니다.

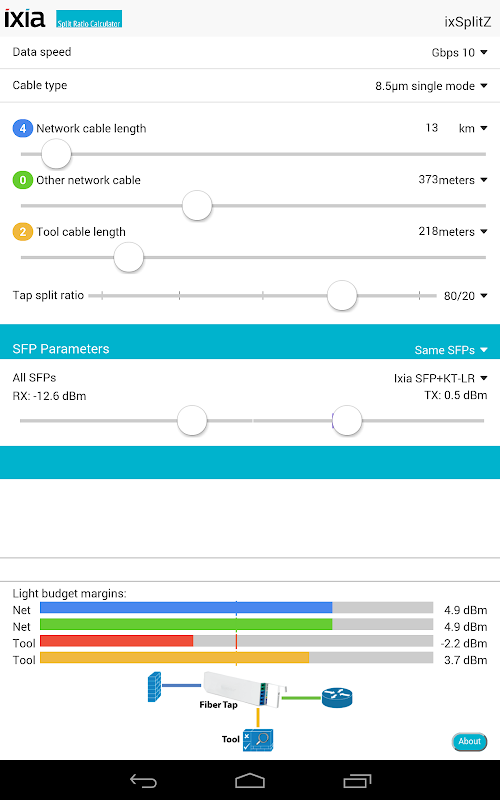

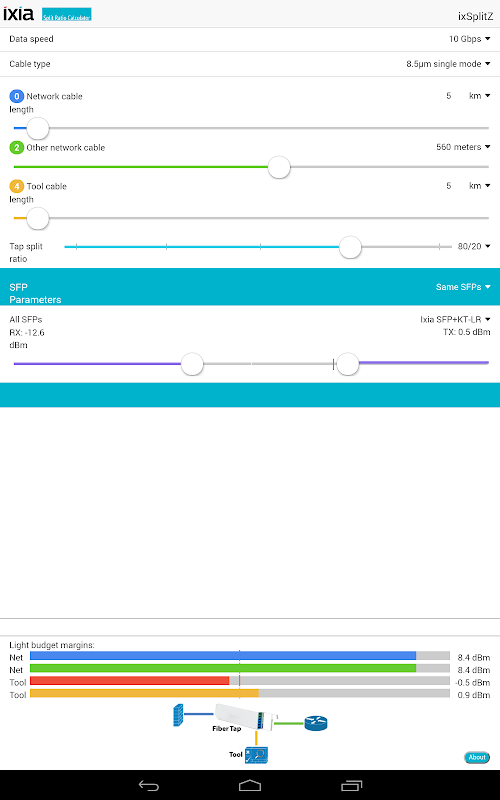

앱 작업 : 응용 프로그램의 바닥 글 표시 탭 데이터가 다운 스트림이 데이터를 전달하는 도구 (금 케이블에 남쪽으로가는 동​​서 네트워크 링크 (파란색과 녹색 케이블)의 중간에 설치 탭 도구없이 반환 트래픽). 당신이 구성 데이터를 변경으로 그래픽 위에 네 개의 막대는 네 개의 각 끝점에서 빛 예산의 여백을 표시합니다. 여백은 엔드 포인트에 0보다 작은 경우, 줄은​​ 분할 비율이 배포에서 작동하지 않습니다 당신을 경고, 빨간색으로 변합니다.

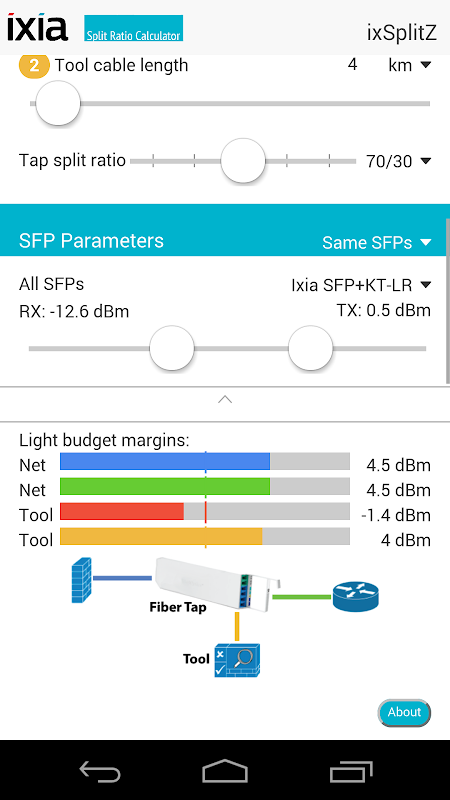

귀하의 링크 속도 및 케이블 유형을 선택하고 케이블 길이를 입력 할 세 가지 슬라이더를 사용합니다. 왼쪽에있는 배지는 각각의 케이블 (즉, 패치 패널의 각 커넥터 쌍을 결합 +1 추가) 추가 스플 라이스의 번호를 입력하는 데 사용할 수있는 대화 상자를 팝업. 각각의 결합은 추가-0.5dBm을 단일 모드 멀티 모드,-0.2dBm하십시오. (엔드 포인트 연결이 이미 반영되어 있으므로 케이블이 직접 엔드 포인트를 연결하는 경우 배지가 0을 읽어야합니다.) 탭의 분할 비율을 변경하고 네 개의 엔드 포인트에서 빛 예산 마진에 미치는 영향을 볼 수있는 네 번째 슬라이더를 사용합니다.

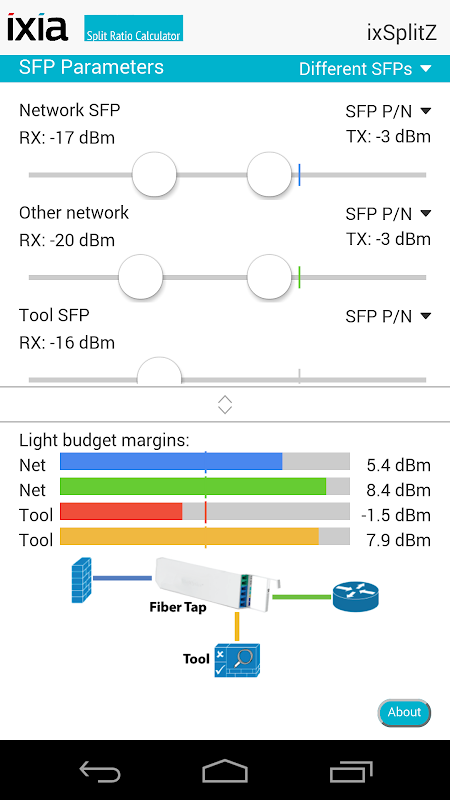

발사 전력을 지정하고 사용하는 트랜시버의 수신 감도를 위해 SFP 매개 변수 섹션을 사용합니다. 당신이 선택하면 "같은 SFP를,"선택된 속도와 케이블 타입에 대한 익 시아 SFP가 자동으로 네 개의 엔드 포인트에 사용됩니다. 당신이 선택하면 "다른 SFP를,"당신은 오른쪽에있는 풀다운 목록에서 SFP 부품 번호로 선택하거나 슬라이더를 사용하여 입력 송수신기의 데이터 시트에서 정보를 조회 할 수 있습니다. 풀다운 목록은 연결 속도 및 상단 부분에 설정 케이블 유형에 일치하는 경우에만 트랜시버를 제공합니다.

당신이 ixSplitZ가 수행하는 기본 계산을 이해하고자하는 경우, 오른쪽 하단 모서리에있는 버튼 정보를 클릭 한 다음 링크 "앱의 계산을 설명 (PDF)"를 클릭합니다.

ixSplitZ는 익 시아, 시험, 평가하고, 가속화 및 보안 애플리케이션 딜리버리하기 위해 네트워크와 데이터 센터를 최적화 솔루션의 선두 주자에 의해 당신에게 가져됩니다. 익 시아는 "On"을 제공합니다!
