Electric Circuit Studio

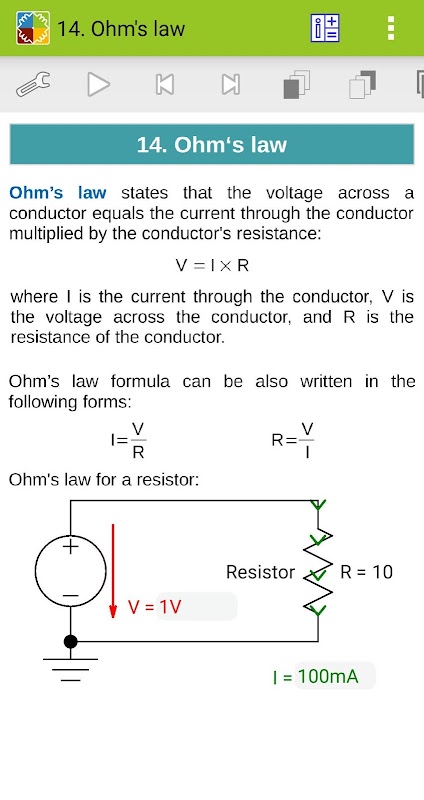

Studio Litar Elektrik ialah satu set alat yang digunakan untuk membina litar elektronik, simulasi SPICE dan pengiraan litar. Alat ini dilengkapi dengan pusat maklumat yang mengandungi sumber, pinout penyambung dan buku interaktif pendek yang menerangkan teorem elektrik asas, undang-undang dan litar. Ia adalah aplikasi yang berguna untuk semua penggemar elektronik, pelajar, atau orang lain yang berminat dalam elektronik.

• Editor skematik dan simulator SPICE

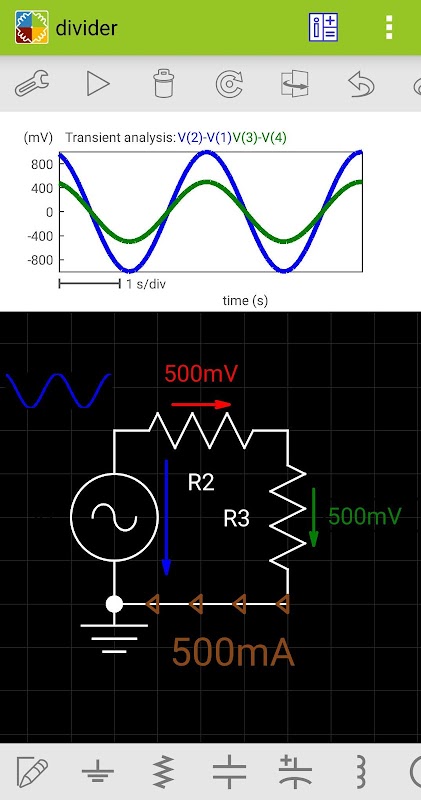

Alat ini membolehkan penciptaan mudah rajah litar dan analisis SPICE bagi litar yang dicipta. Simulator difokuskan pada perwakilan visual hasil simulasi, supaya voltan dan arus simulasi boleh diletakkan di tempat lain dalam litar, sebagai teks atau graf. Selain itu, magnitud dan kekutuban voltan dan arus boleh diwakili oleh penunjuk visual, jadi anda boleh menyemak keputusan dengan cepat. Semua keputusan boleh dipaparkan tambahan pada plot teratas, di mana ia boleh diterokai menggunakan dua kursor.

Analisis DC, AC dan Transient disokong.

Simulasi boleh dijalankan berulang kali (dalam analisis Transient) dan keputusan boleh dipaparkan berturut-turut dengan kelajuan dikawal pengguna (dalam semua jenis analisis), atau semua hasil simulasi dipaparkan serta-merta. Apabila keputusan ditunjukkan secara berturut-turut, anda boleh mengawal parameter elemen litar dengan bar carian dan melihat perubahan keputusan dalam masa nyata.

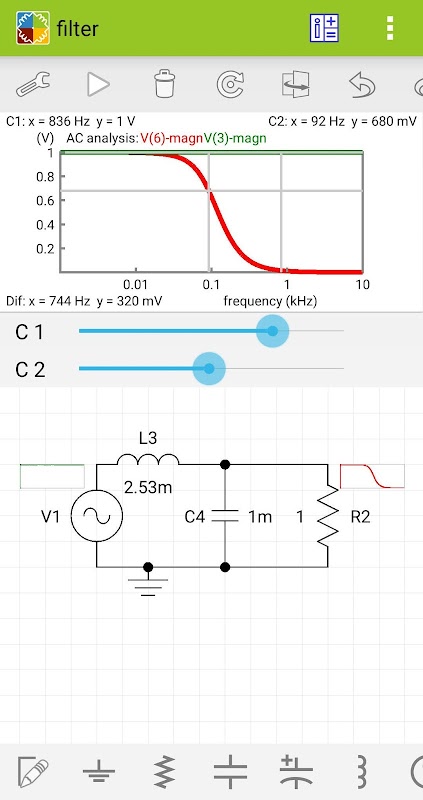

Dalam analisis AC, anda boleh memaparkan magnitud, nilai sebenar, nilai khayalan dan fasa voltan dan arus.

Editor skematik menyokong buat asal dan buat semula dan juga berfungsi dengan beberapa elemen terpilih. Semua elemen kecuali wayar membenarkan putaran yang betul dan membalikkan teks di dalam elemen.

Elemen yang disokong: wayar, tanah, perintang, kapasitor, kapasitor terkutub, induktor, sumber voltan DC, punca nadi, punca sinusoidal, sumber arus DC, teks, gambar, diod, diod zener, LED, transistor (NPN, PNP, NMOS, PMOS , NJFET, PJFET), get logik (NOT, AND, NAND, OR, NOR, XOR, XNOR), selak SR, D flip-flop, T flip-flop, JK flip-flop, penguat kendalian, pemasa 555, LM317, LM337, 7805, 7905, VCVS, VCCS, CCVS, CCCS, potensiometer, pengubah, suis SPST, suis SPDT, butang tekan terbuka , butang tekan tertutup, geganti SPST, geganti SPDT, silang.

Tangkapan skrin dan mengeksport keseluruhan litar juga disokong.

Wayar dilukis menggunakan autorouting atau ia boleh dilukis secara manual menggunakan garisan segmen tunggal.

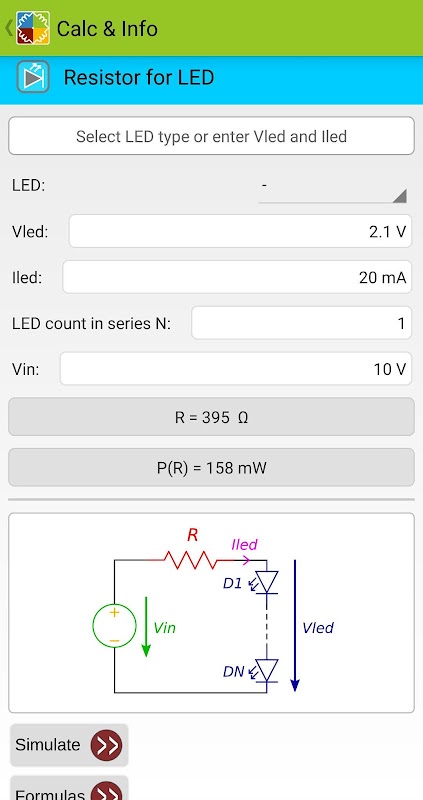

• Kalkulator: Hukum Ohm, Perintang dalam siri/selari, Litar siri-selari, Transformasi Y-Delta, Perintang untuk pengecilan voltan, Kalkulator kuasa, Pembahagi voltan, Pembahagi arus, Reaktans/galangan RLC, Resonans LC, Penapis pasif, Pengecasan kapasitor, Pengiraan pengubah, Perintang untuk LED, Diod Zener, Operasi penguat, pengatur voltan LM317, pemasa 555, penukar A/D dan D/A, Kearuhan gegelung, Penurunan voltan, Kod warna perintang, kod perintang SMD, Kod warna induktor, Kalkulator RMS, Penukar frekuensi/tempoh, Penukaran kapasiti bateri, Hayat bateri , Penukar desibel, kalkulator lebar surih PCB

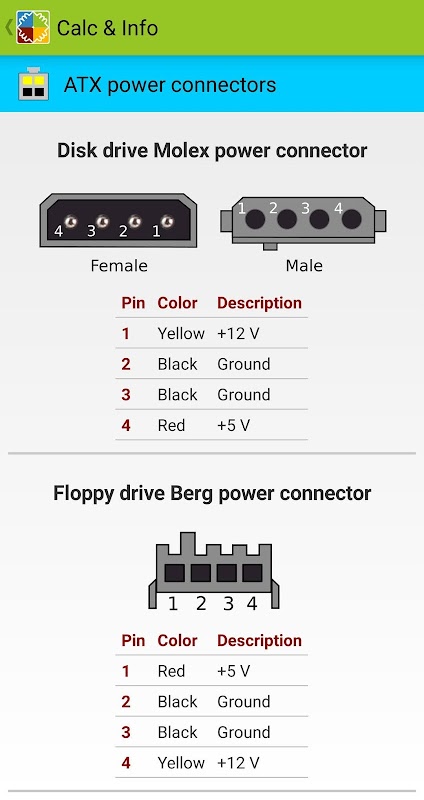

• Pinout penyambung

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Dok Apple, RS-232, Sata, eSata, PS/2, penyambung kuasa ATX, kad SD, kad SIM, Ethernet RJ45, RJ11, RJ14, RJ25 , ISO10487 untuk audio kereta, XLR, LED, Raspberry GPIO

• Sumber

Saiz wayar, Warna penebat wayar, Ampacity, Resistivity, Nilai perintang, Kod kapasitor, Nilai kapasitor, pakej SMD, Unit ukuran, awalan SI, 7400 siri litar bersepadu, Pengatur voltan, Gerbang logik, Simbol elektrik, spesifikasi USB
