WiFly Switch Controller

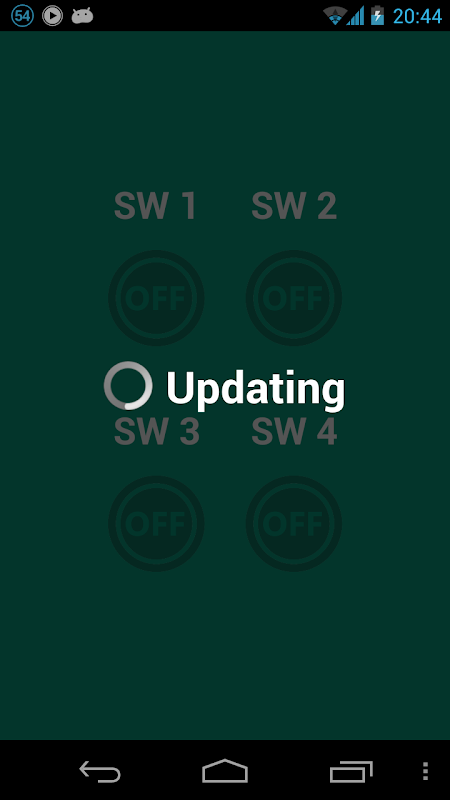

Aanvraag voor controle Unicon boord via WiFi naar LED controleren. Gebruik met WiFly Module van Sparkfun om de communicatie met TCP-verbinding. Maak je Android-toestel met WiFi Hotspot en geprogrammeerde POP-BOT XT is aangesloten op die hotspot. U kunt toegepast circuit om echte lamp of stopcontact in uw huis.

Als u wilt bedienen met de PC, gebruik deze.

http://goo.gl/lf9Qo

** WLAN, niet, internetaansluiting.

ZX-LED: http://goo.gl/X352h

Unicon Board: http://goo.gl/95WTK

RN-XV WiFly Module: http://goo.gl/AjHqY

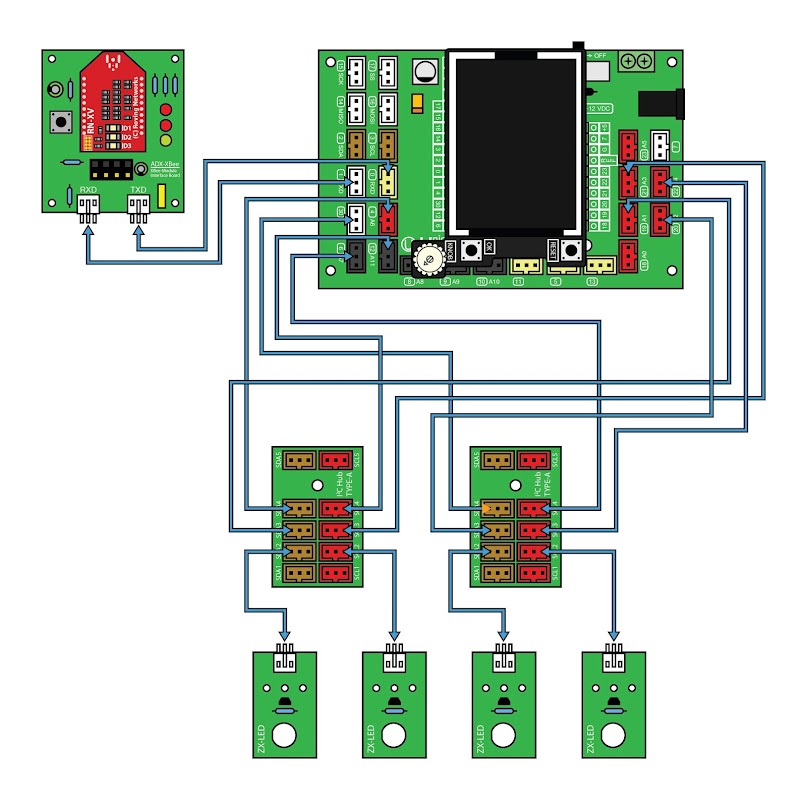

Sluit WiFly Module om UART1 op pin 0 (RXD) en pen 1 (TXD)

sluit pin 4 (A6) en 19 (A1) met 1 ZX-LED

sluit pin 12 (A11) en 21 (A3) met 2 ZX-LED

sluit pin 30 (A2) en 20 (A2) met 3 ZX-LED

verbind pin 6 (A7) en 22 (A4) met 4 ZX-LED

Broncode voor dit project

(Inclusief C # voor PC, Eclipse voor Android, Arduino voor Unicon Commissarissen en. Exe voor PC)

http://goo.gl/zMKOG

Bibliotheek WiFly voor Arduino om gebruikt met deze toepassing

https://github.com/harlequin-tech/WiFlyHQ

Bekijk meer detail van www.tpemagazine.com bij uitgifte 38
