Orifice Flow

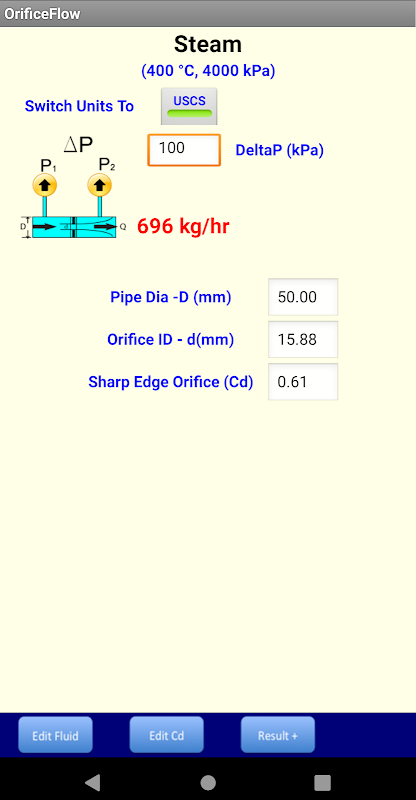

Pomiar przepływu płynu w rurach i przewodach przy użyciu płytek kryzowych jest bardzo powszechny w zastosowaniach przemysłowych. Ta aplikacja szybko oblicza natężenie przepływu cieczy i gazów w oparciu o standardowe parametry, jak na pokazanym modelu. Użytkownicy mogą wybrać dowolny płyn z listy piętnastu najczęściej używanych płynów stosowanych w aplikacjach przemysłowych. Dlatego ta aplikacja może być bardzo pomocnym narzędziem dla praktykujących inżynierów i projektantów w pomiarze przepływów w rurach i przewodach.

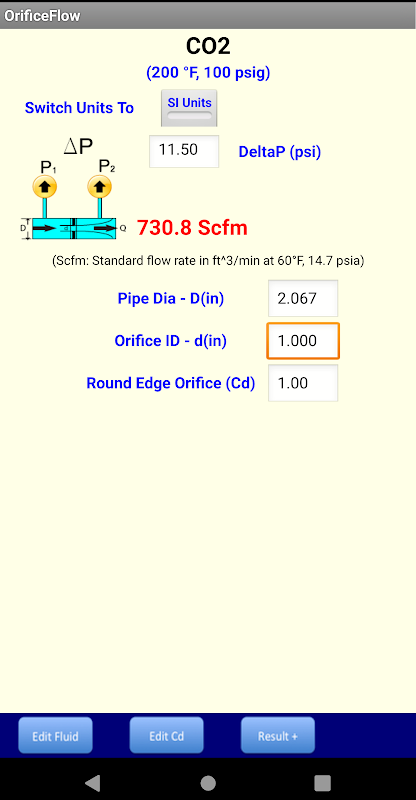

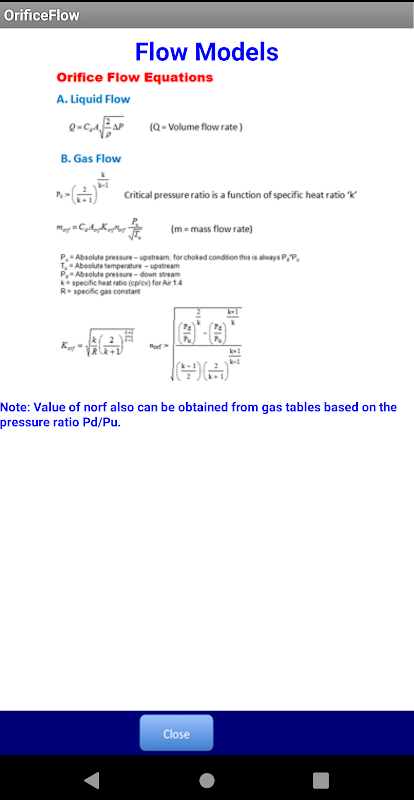

Studium przypadku dotyczące natężenia przepływu CO2 jest pokazane na zrzucie ekranu. Wynik jest zgodny z innymi metodami stosowanymi przez przemysł w obliczeniach, a różnica wynosi mniej niż 0,5%. Modele przepływu z równaniami rządzącymi podano osobno w celu szybkiego odniesienia.

Lista płynów:

Powietrze, para wodna, woda, azot, tlen, wodór, hel, CO2, metan, etan, chlor, amoniak, argon, olej hydrauliczny, HFC (R410A).

Typ kryzy:

Aplikacja daje cztery standardowe projekty kryzy z zalecanymi współczynnikami rozładowania, jak pokazano na zrzucie ekranu. Podaje również szczegóły różnych parametrów stosowanych do obliczania natężenia przepływu cieczy i gazów. Ten model jest ważny nawet dla dysz, zwężek i mierników, dla których domyślnym współczynnikiem rozładowania (Cd) jest jedność.

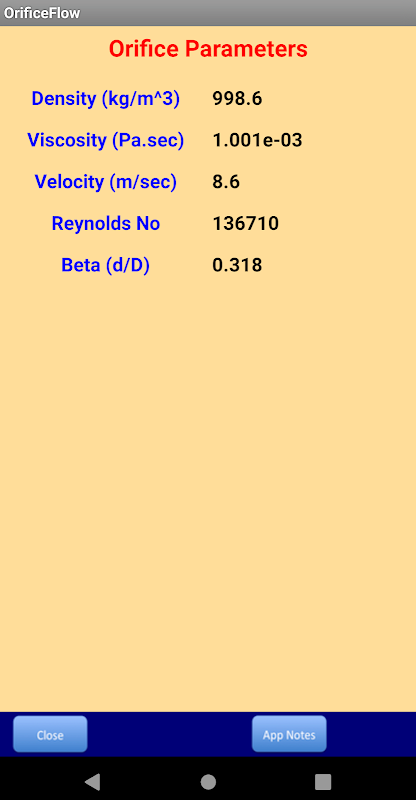

Parametry kryzy:

Temperatura i ciśnienie wlotowe płynu, geometria kryzy, różnica ciśnień przy użyciu standardowych zaworów ciśnieniowych (ISO 5167), są standardowymi parametrami wymaganymi do obliczeń. Na podstawie geometrii kryzy stosuje się zalecany współczynnik rozładowania Cd. Jednak użytkownicy mogą edytować to za pomocą danych producenta, aby uzyskać dokładniejsze wyniki.

Jednostka miary:

Użytkownicy mogą przełączać się między standardami jednostek SI i USCS. W oparciu o płyny typu pokazana jest odpowiednio jednostka natężenia przepływu.

Zalecane kroki do wykonania:

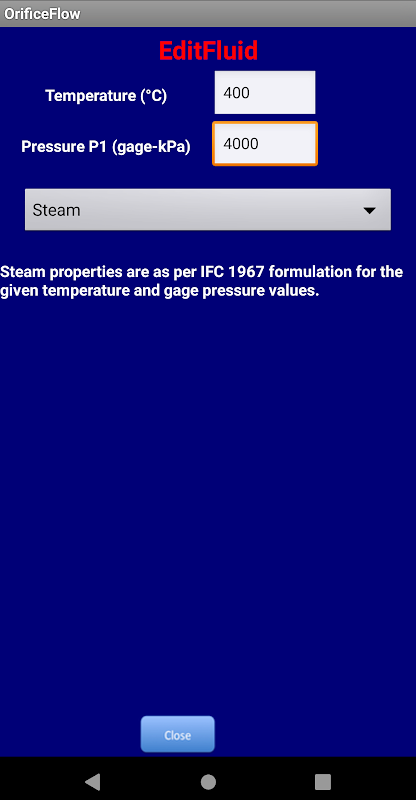

1. Edytuj płyn - wybierz płyn, edytuj temperaturę i ciśnienie.

2. Edytuj Cd - wybierz projekt kryzy i współczynnik rozładowania.

3. Edytuj wymiary kryzy, dane różnicy ciśnień.

4. Oblicz przepływ kryzy i wyświetl wyniki.
