WiFly Switch Controller

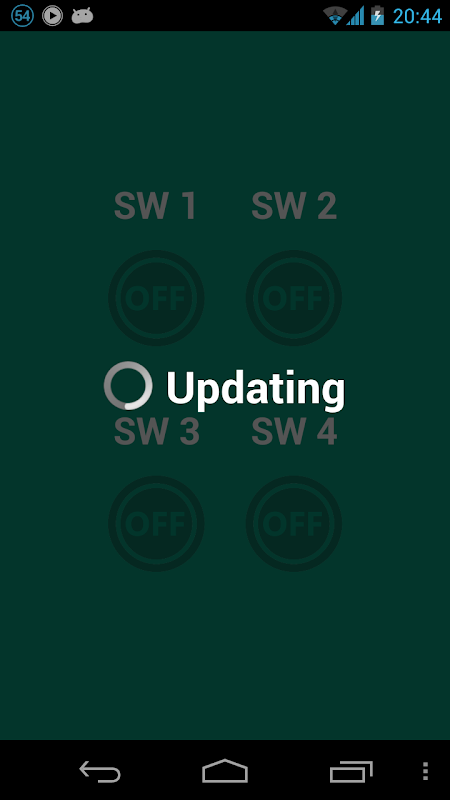

Wniosek o kontroli Unicon pokładzie przez WiFi do sterowania diody LED. Korzystać z WiFly modułu z SparkFun do komunikacji przez połączenie TCP. Sprawdź, urządzenia z systemem Android do WiFi Hotspot i zaprogramowany POP-BOT XT do podłączonego do tego hotspotu. Można zastosować obwód do prawdziwej żarówki lub gniazda w domu.

Jeśli chcesz sterować z komputera, użyj tego.

http://goo.gl/lf9Qo

** Tylko WLAN, nie obejmują połączenia internetowego.

ZX-LED: http://goo.gl/X352h

Unicon Wyżywienie: http://goo.gl/95WTK

RN-XV WiFly Moduł: http://goo.gl/AjHqY

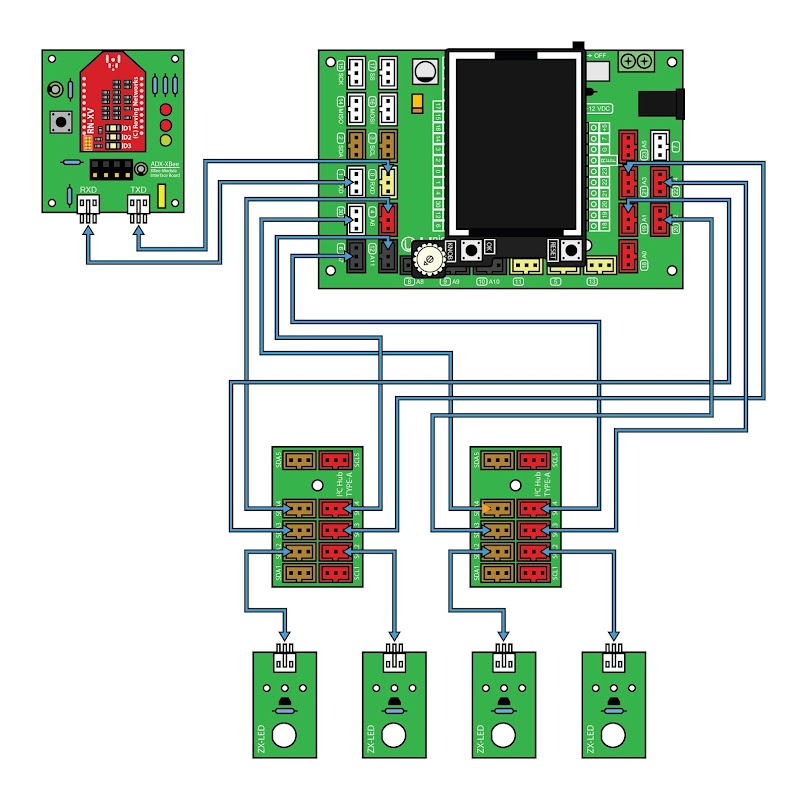

Podłącz WiFly moduł do UART1 na pin 0 (RXD) i pin 1 (TXD)

podłączyć pin 4 (A6) i 19 (A1) z 1st ZX-LED

połączyć pin 12 (A11) i 21 (A3) z 2nd ZX-LED

połączenie styku 30 (A2) i 20 (A2) 3rd ZX LED

podłączyć pin 6 (A7) i 22 (A4) z 4th ZX-LED

Kod źródłowy tego projektu

(Dołącz C # dla komputera, Eclipse dla Androida, Arduino dla Zarządu i Unicon. Exe dla PC)

http://goo.gl/zMKOG

Biblioteka WiFly dla Arduino maszyn z tej aplikacji

https://github.com/harlequin-tech/WiFlyHQ

Zobacz więcej szczegółów z www.tpemagazine.com w numerze 38
