Orifice Flow

การวัดการไหลของของไหลในท่อและท่อร้อยสายโดยใช้แผ่นปากนั้นพบได้ทั่วไปในงานอุตสาหกรรม แอพนี้คำนวณอัตราการไหลของของเหลวและก๊าซอย่างรวดเร็วตามพารามิเตอร์มาตรฐานตามรุ่นที่แสดง ผู้ใช้สามารถเลือกของเหลวใด ๆ จากรายการของของเหลวที่พบมากที่สุดสิบห้าที่ใช้ในงานอุตสาหกรรม ดังนั้นแอพนี้จึงเป็นเครื่องมือที่มีประโยชน์มากสำหรับฝึกฝนวิศวกรและนักออกแบบในการวัดการไหลในท่อและท่อร้อยสายไฟ

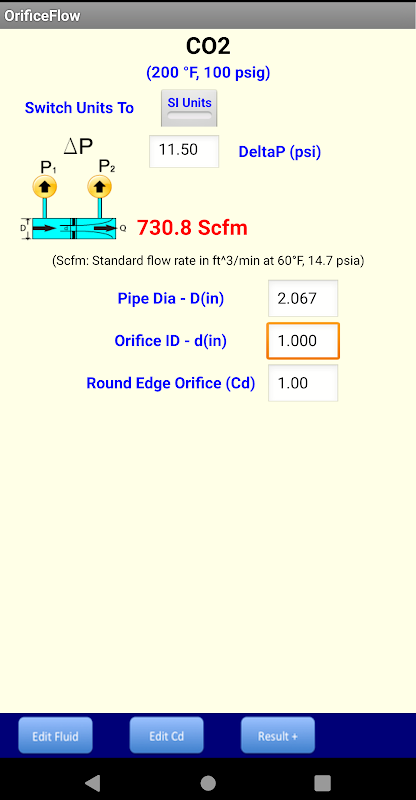

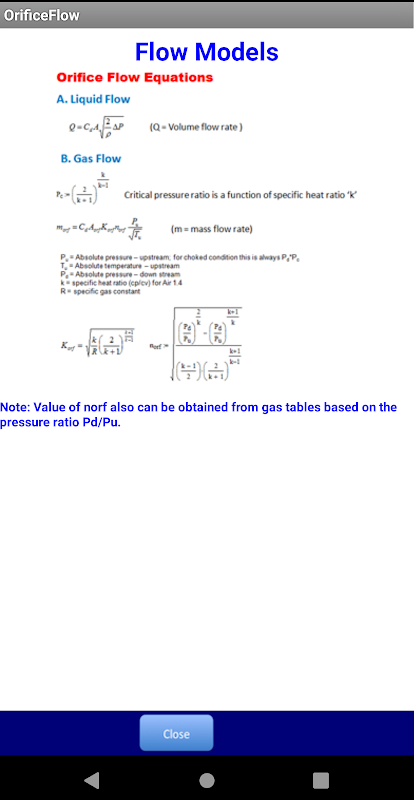

กรณีศึกษาเกี่ยวกับอัตราการไหลของ CO2 จะแสดงในภาพหน้าจอ ผลลัพธ์สอดคล้องกับวิธีการอื่น ๆ ที่ใช้โดยอุตสาหกรรมในการคำนวณและความแตกต่างน้อยกว่า 0.5% แบบจำลองการไหลที่มีสมการปกครองจะแยกกันเพื่อการอ้างอิงอย่างรวดเร็ว

รายการของของไหล:

อากาศ, ไอน้ำ, น้ำ, ไนโตรเจน, ออกซิเจน, ไฮโดรเจน, ฮีเลียม, CO2, มีเทน, อีเทน, คลอรีน, แอมโมเนีย, อาร์กอน, น้ำมันไฮดรอลิก, HFC (R410A)

ประเภทปาก:

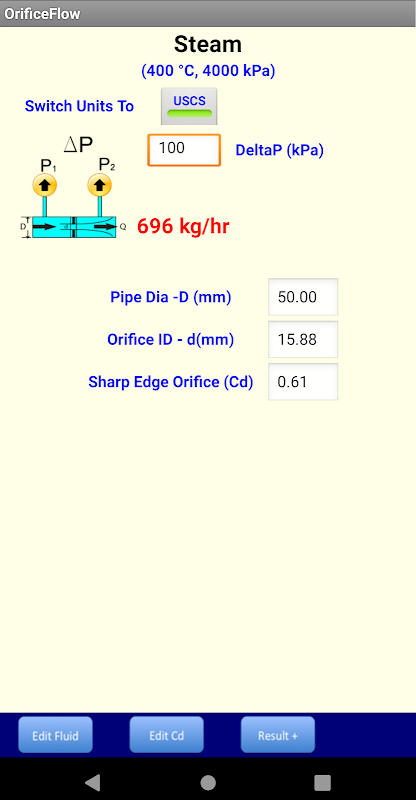

แอพให้การออกแบบสี่รูทมาตรฐานพร้อมค่าสัมประสิทธิ์การปล่อยที่แนะนำตามที่แสดงในภาพหน้าจอ นอกจากนี้ยังให้รายละเอียดของพารามิเตอร์ต่าง ๆ ที่ใช้ในการคำนวณอัตราการไหลของของเหลวและก๊าซ รุ่นนี้ใช้ได้แม้สำหรับหัวฉีดท่อระบายและเมตรซึ่งค่าสัมประสิทธิ์คายประจุเริ่มต้น (Cd) เป็นเอกภาพ

พารามิเตอร์ปาก:

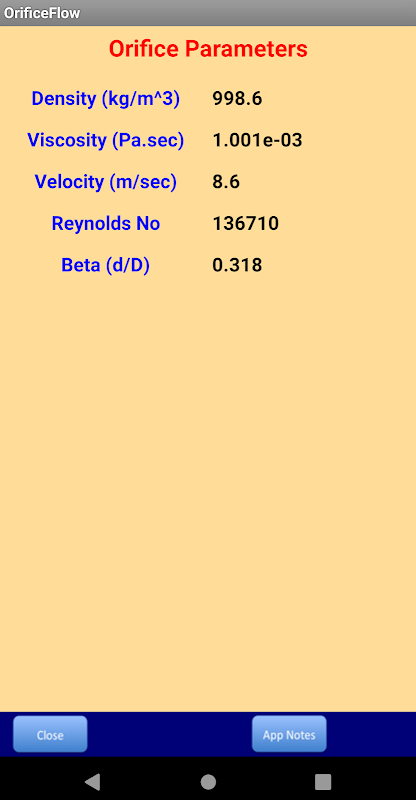

อุณหภูมิและความดันของของไหลที่ไหลเข้า, รูปทรงของรูเปิด, ความแตกต่างของความดันโดยใช้ก๊อกความดันมาตรฐาน (ISO 5167) เป็นพารามิเตอร์มาตรฐานที่จำเป็นในการคำนวณ ใช้ค่าสัมประสิทธิ์การปลดปล่อยที่แนะนำตามรูปทรงของช่องปาก อย่างไรก็ตามผู้ใช้สามารถแก้ไขได้โดยใช้ข้อมูลของผู้ผลิตเพื่อผลลัพธ์ที่แม่นยำยิ่งขึ้น

หน่วยวัด:

ผู้ใช้สามารถสลับระหว่างมาตรฐานหน่วย SI และ USCS ขึ้นอยู่กับของเหลวประเภทหน่วยสำหรับอัตราการไหลจะแสดงตาม

ขั้นตอนที่แนะนำให้ทำตาม:

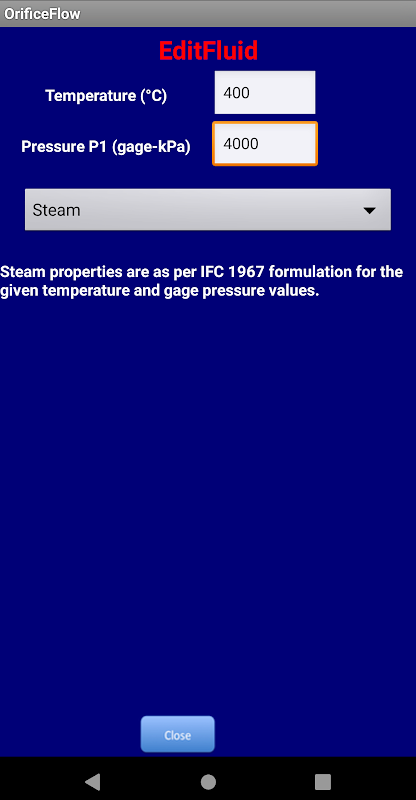

1. แก้ไขของเหลว - เลือกของเหลวแก้ไขอุณหภูมิและความดัน

2. แก้ไข Cd - เลือกการออกแบบปากและสัมประสิทธิ์การปล่อย

3. แก้ไขขนาดของปากข้อมูลความแตกต่างของแรงดัน

4. คำนวณการไหลของปากและแสดงผลลัพธ์
