WiFly Switch Controller

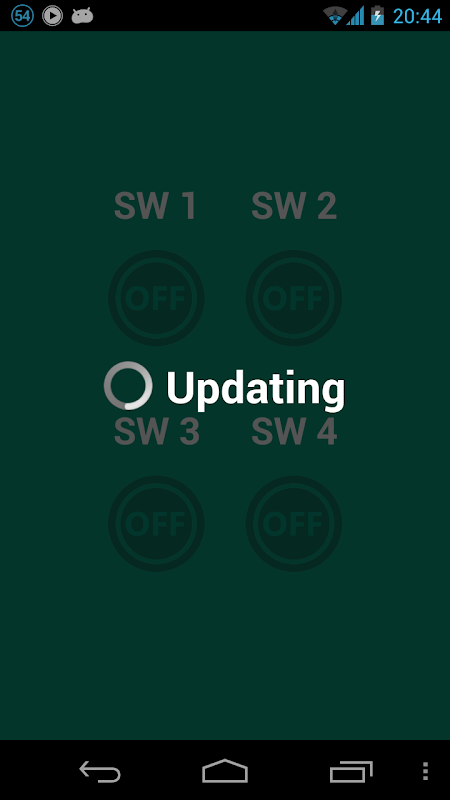

แอปพลิเคชันสำหรับควบคุมไฟ LED โดยใช้งานควบคุมกับบอร์ด Unicon ที่ต่อกับโมดูล WiFly เพื่อให้สามารถเชื่อมต่อกันผ่าน WLAN ได้ ควบคุมไฟ LED ได้ทั้งหมด 4 ดวง และเมื่อปิดแอปพลิเคชันแล้วเปิดใหม่ก็จะยังคงสถานะดังเดิม ซึ่งสามารถนำไปประยุกต์วงจรเพิ่มเติมเพื่อให้บอร์ด Unicon สามารถควบคุมอุปกรณ์ไฟฟ้าในบ้านได้

ถ้าต้องการสั่งงานผ่าน PC ให้ใช้โปรแกรมนี้

http://goo.gl/lf9Qo

ZX-LED : http://goo.gl/X352h

Unicon Board : http://goo.gl/95WTK

RN-XV WiFly Module : http://goo.gl/AjHqY

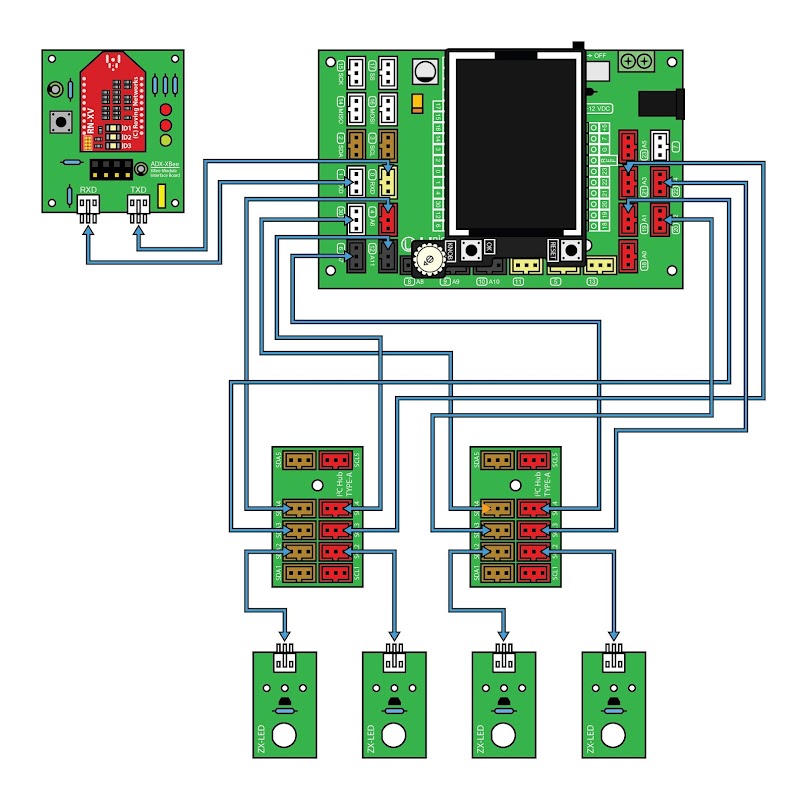

ต่อโมดูลเข้ากับ UART ของบอร์ด Unicon คือขา 0 (RXD) และ 1 (TXD)

ส่วนขา 4 (A6) และ 19 (A1) ต่อเข้ากับ ZX-LED ตัวที่หนึ่ง

ขา 12 (A11) และ 21 (A3) ต่อเข้ากับ ZX-LED ตัวที่สอง

ขา 30 และ 20 (A2) ต่อเข้ากับ ZX-LED ตัวที่สาม

ขา 6 (A7) และ 22 (A4) ต่อเข้ากับ ZX-LED ตัวที่สี่

ดาวน์โหลดโปรแกรมสำหรับโครงงานนี้ได้ที่

(ประกอบไปด้วย C# สำหรับ PC, Eclipse สำหรับ Android, Arduino สำหรับบอร์ด Unicon และ .exe สำหรับ PC)

http://goo.gl/zMKOG
