ixSplitZ

ixSplitZ可幫助您選擇合適的分流比，通過計算部署環境的光預算的光纖自來水。

光纖電纜是用來連接電腦和網絡設備，從每秒1到100千兆位的高速通信。一個光纖分路器可以插在電纜分出了一部分光線，並將其向下發送另一個電纜連接到一個網絡監控工具，如入侵檢測系統或協議分析器。水龍頭的分流比確定什麼樣的光線的百分比是分裂的工具。例如，50/50的分裂比例是指光等量發送到工具上和下主線纜。 70/30分路比自來水保持光的70％，在主電纜，並將30％的工具。最佳分流比對於給定的部署是通過計算光預算發現，根據因素如各種電纜和發射功率的長度和接收的光收發器的靈敏度在電纜的每一端。 ixSplitZ需要的苦差事這些計算通過讓您只需輸入各種參數並立即看到設計餘量在每個端點的各種分流比。

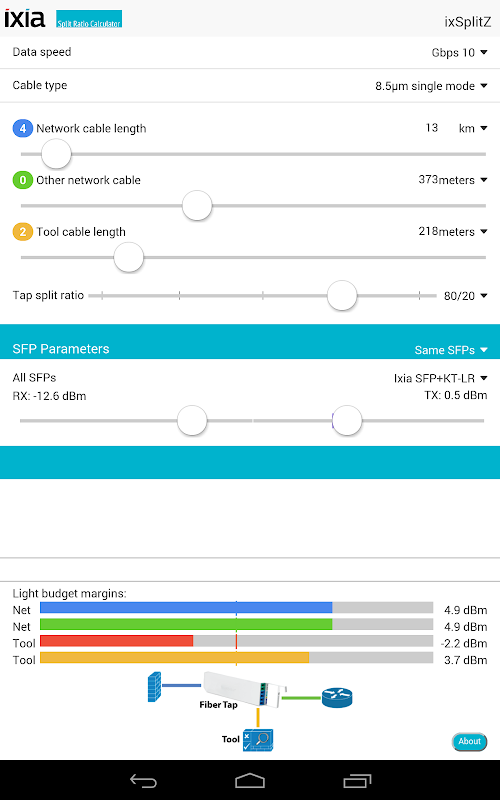

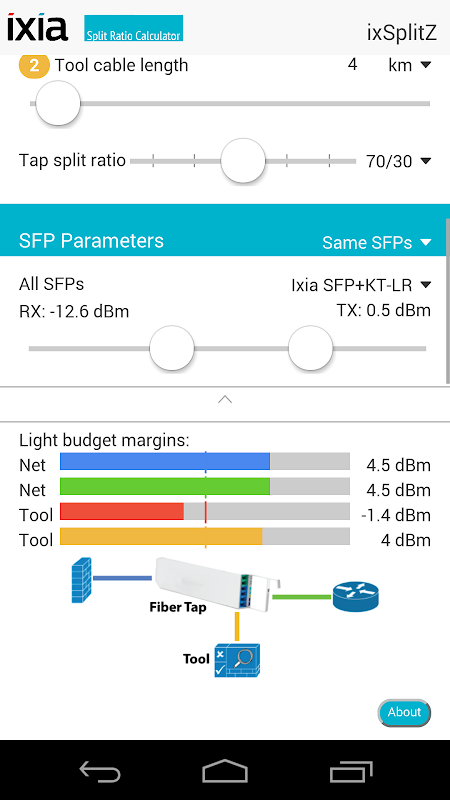

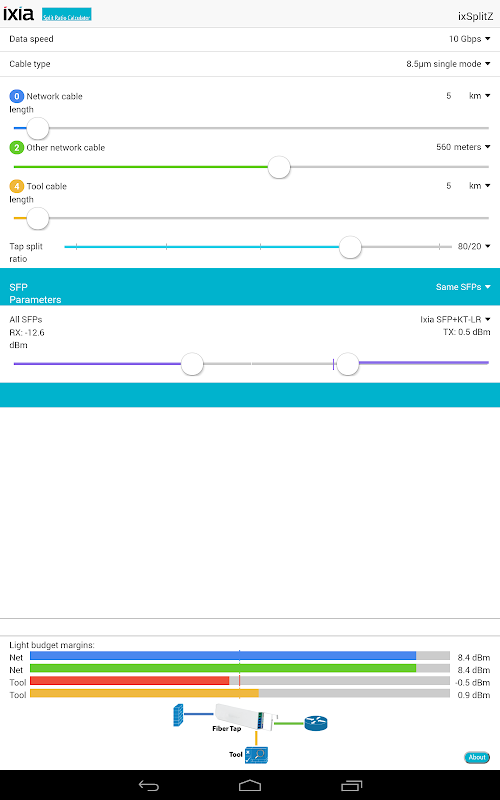

應用操作：應用程序的頁腳顯示安裝在一個東西方網絡鏈接（藍色和綠色電纜），與數據挖掘南下到工具（黃金線，其中有兩個數據流下來的中間抽頭該工具並沒有返回流量）。上圖中，四棒顯示燈的預算邊距四個端點為你改變的配置數據。如果差值小於0的任何端點，指示條會變為紅色，提醒您該拆分比例不會在此部署工作。

選擇您的連接速度和電纜類型，並使用前三個滑塊來輸入您的電纜長度。左邊的徽章彈出，你可以用它來進入附加接頭的數量（即，配線架，加1為每個適配的連接器對）在每根電纜的對話框。每個拼接增添-0.5dBm的多模，-0.2dBm單一模式。 （端點連接都已經考慮在內，所以徽章應該讀0，如果電纜直接連接的端點。）使用第四個滑塊來改變分接開關的分流比，看它是如何影響光的預算利潤的四個端點。

使用SFP參數部分指定的發射功率和接收您所使用的收發器的靈敏度。如果您選擇“相同的SFP，”Ixia的SFP選定的速度和電纜類型自動用於所有四個端點。如果您選擇“不同的SFP，”你可以通過SFP部件號從右側的下拉列表中選擇，或者你可以查查資料，你的收發器的數據表中輸入它使用滑塊。在下拉列表中只提供匹配的鏈路速度，並在頂部設置電纜類型收發器。

如果您想了解相關計算ixSplitZ執行，單擊右下角的關於按鈕，然後點擊鏈接“應用程序的計算說明（PDF）”。

ixSplitZ是Ixia公司，在解決方案的領導者，測試，評估和優化網絡和數據中心加速和安全的應用交付帶來給你。 Ixia公司提供了“上”！
