Electric Circuit Studio

الیکٹرک سرکٹ اسٹوڈیو ٹولز کا ایک سیٹ ہے جو الیکٹرانک سرکٹس بنانے، اسپائس سمولیشن، اور سرکٹس کے حساب کتاب کے لیے استعمال ہوتا ہے۔ یہ ٹولز انفارمیشن سنٹر کے ذریعے مکمل کیے گئے ہیں جس میں وسائل، کنیکٹر پن آؤٹ اور مختصر انٹرایکٹو کتاب ہے جو بنیادی برقی نظریات، قوانین اور سرکٹس کی وضاحت کرتی ہے۔ یہ تمام الیکٹرانکس کے شوقینوں، طلباء، یا الیکٹرانکس میں دلچسپی رکھنے والے دوسرے لوگوں کے لیے ایک مفید ایپلی کیشن ہے۔

• اسکیمیٹک ایڈیٹر اور اسپائس سمیلیٹر

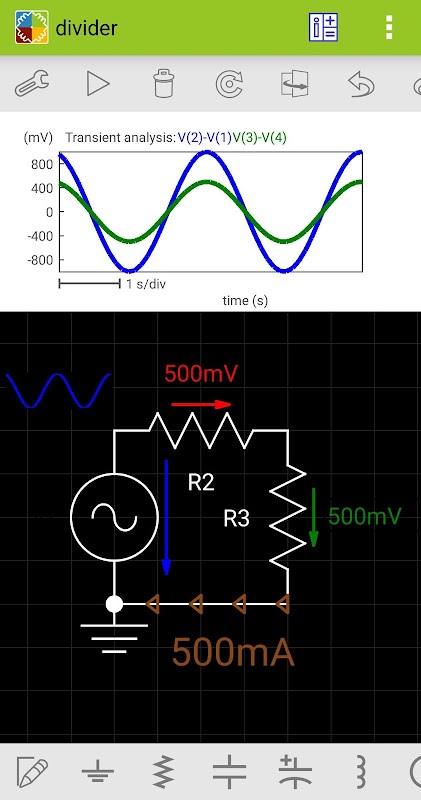

یہ ٹولز سرکٹ ڈایاگرام کی آسانی سے تخلیق اور تخلیق کردہ سرکٹس کے اسپائس تجزیہ کی اجازت دیتے ہیں۔ سمیلیٹر مصنوعی نتائج کی بصری نمائندگی پر توجہ مرکوز کرتا ہے، جیسے کہ نقلی وولٹیجز اور کرنٹ کو متن یا گراف کے طور پر سرکٹ میں کہیں اور رکھا جا سکتا ہے۔ مزید برآں، وولٹیجز اور کرنٹ کی شدت اور قطبیت کو بصری اشارے سے ظاہر کیا جا سکتا ہے، تاکہ آپ نتائج کو تیزی سے دیکھ سکیں۔ تمام نتائج اضافی طور پر اوپر والے پلاٹ پر دکھائے جا سکتے ہیں، جہاں انہیں دو کرسر استعمال کر کے دریافت کیا جا سکتا ہے۔

DC، AC اور عارضی تجزیوں کی حمایت کی جاتی ہے۔

سمولیشن کو بار بار چلایا جا سکتا ہے (عارضی تجزیہ میں) اور نتائج کو صارف کے زیر کنٹرول رفتار (تمام تجزیے کی اقسام میں) کے ساتھ لگاتار دکھایا جا سکتا ہے، یا تمام سمولیشن کے نتائج فوری طور پر دکھائے جاتے ہیں۔ جب نتائج لگاتار دکھائے جاتے ہیں، تو آپ سیک بار کے ذریعے سرکٹ عناصر کے پیرامیٹرز کو کنٹرول کر سکتے ہیں اور حقیقی وقت میں نتائج کی تبدیلی دیکھ سکتے ہیں۔

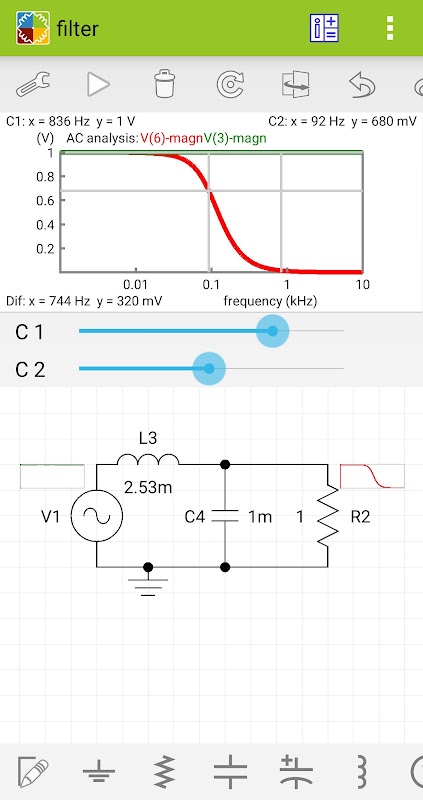

AC تجزیہ میں، آپ وسعت، حقیقی قدر، خیالی قدر اور وولٹیجز اور کرنٹ کا مرحلہ ظاہر کر سکتے ہیں۔

اسکیمیٹک ایڈیٹر کالعدم اور دوبارہ کرنے کی حمایت کرتا ہے اور کئی منتخب عناصر کے ساتھ کام کرتا ہے۔ تاروں کے علاوہ تمام عناصر عناصر کے اندر متن کو مناسب گردش اور پلٹنے کی اجازت دیتے ہیں۔

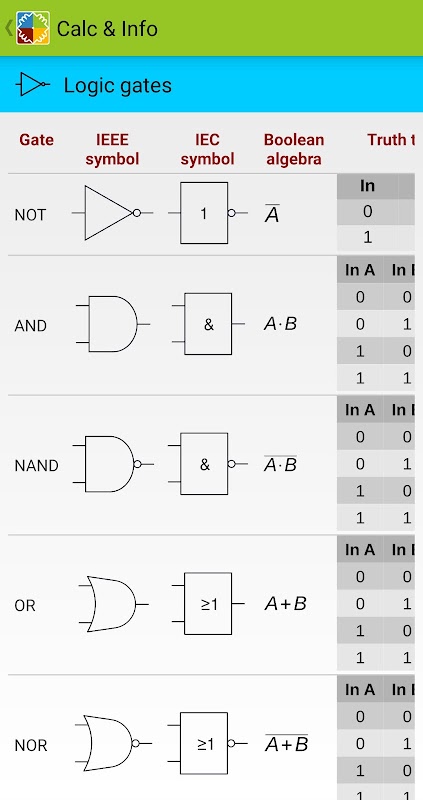

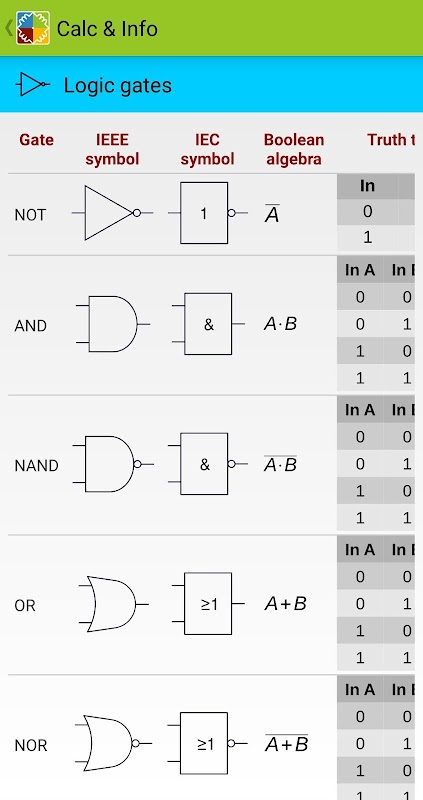

معاون عناصر: تار، گراؤنڈ، ریزسٹر، کپیسیٹر، پولرائزڈ کیپسیٹر، انڈکٹر، ڈی سی وولٹیج سورس، پلس سورس، سائنوسائیڈل سورس، ڈی سی کرنٹ سورس، ٹیکسٹ، تصویر، ڈائیوڈ، زینر ڈائیوڈ، ایل ای ڈی، ٹرانزسٹرز (NPN, PNP, NMOS, PMOS ، NJFET، PJFET)، منطق کے دروازے (NOT, AND, NAND, OR, NOR, XOR, XNOR), SR latch, D فلپ فلاپ, T فلپ فلاپ, JK فلپ فلاپ, آپریشنل ایمپلیفائر, 555 ٹائمر, LM317, LM337, 7805, 7905, VCVS, وی سی سی ایس، سی سی وی ایس، سی سی سی ایس، پوٹینومیٹر، ٹرانسفارمر، SPST سوئچ کریں، SPDT سوئچ کریں، پش بٹن کھولیں، بند پش بٹن، ریلے SPST، ریلے SPDT، کراس اوور۔

اسکرین شاٹس اور پورے سرکٹ کو برآمد کرنا بھی معاون ہے۔

تاروں کو آٹو روٹنگ کا استعمال کرتے ہوئے کھینچا جاتا ہے یا انہیں سنگل سیگمنٹ لائنوں کا استعمال کرتے ہوئے دستی طور پر کھینچا جا سکتا ہے۔

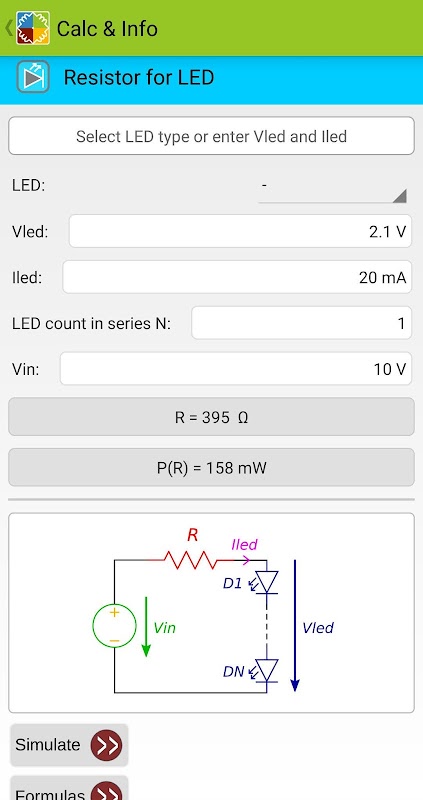

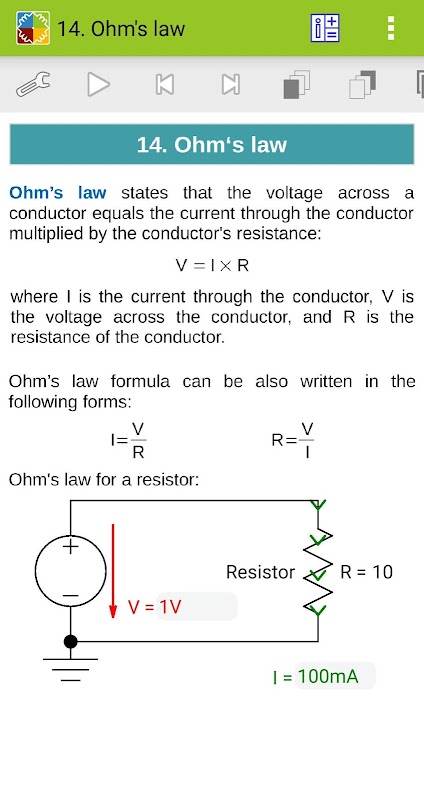

• کیلکولیٹر: اوہم کا قانون، سیریز/متوازی میں مزاحم، سیریز-متوازی سرکٹ، Y-ڈیلٹا ٹرانسفارمیشن، وولٹیج کی کشیدگی کے لیے ریزسٹر، پاور کیلکولیٹر، وولٹیج ڈیوائیڈر، کرنٹ ڈیوائیڈر، RLC ری ایکٹنس/امپیڈنس، LC گونج، غیر فعال فلٹرز، کیپیک چارجنگ، ٹرانسفارمر کیلکولیشنز، ریزسٹر فار ایل ای ڈی، زینر ڈائیوڈ، آپریشنل ایمپلیفائر، LM317 وولٹیج ریگولیٹر، 555 ٹائمر، A/D اور D/A کنورٹرز، کوائل انڈکٹنس، وولٹیج ڈراپ، ریزسٹر کلر کوڈ، SMD ریزسٹر کوڈ، انڈکٹر کلر کوڈ، RMS کیلکولیٹر، فریکوئینسی/پیریڈ کنورٹر، بیٹری کی صلاحیت کی تبدیلی، بیٹری کی زندگی، ڈیسیبل کنورٹر، پی سی بی ٹریس چوڑائی کیلکولیٹر

• کنیکٹر پن آؤٹ

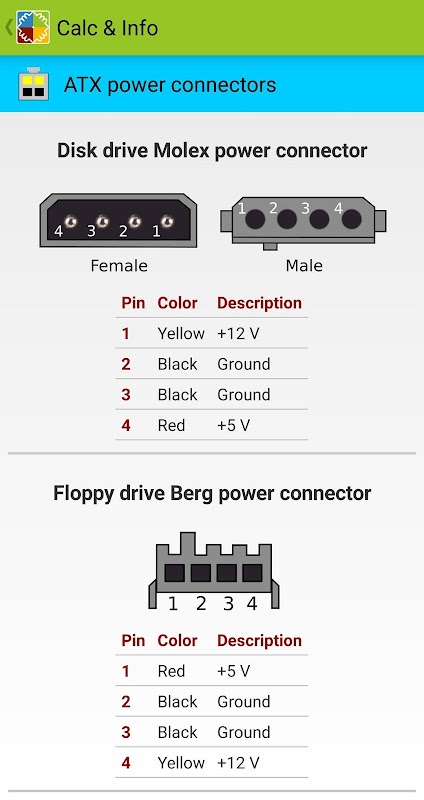

SCART, VGA, DVI, HDMI, Firewire, USB, Thunderbolt, Apple Lightning, Apple dock, RS-232, Sata, eSata, PS/2, ATX پاور کنیکٹرز, SD کارڈز, SIM کارڈز, Ethernet RJ45, RJ11, RJ14, RJ25 ، کار آڈیو کے لیے ISO10487، XLR، LED، Raspberry GPIO

• وسائل

وائر کا سائز، تار کی موصلیت کے رنگ، ایمپیسیٹی، ریسسٹیویٹی، ریزسٹر ویلیوز، کپیسیٹر کوڈز، کپیسیٹر ویلیوز، ایس ایم ڈی پیکجز، پیمائش کی اکائیاں، ایس آئی پریفکسز، انٹیگریٹڈ سرکٹس کی 7400 سیریز، وولٹیج ریگولیٹرز، لاجک گیٹس، الیکٹریکل سمبلز، یو ایس بی وضاحتیں
