Design Logic Circuit Extended

Schaltungssimulator mit grafischer Analyse für Ihr Gerät

=============

Wichtiger Hinweis

Um in Ihrem Telefondateisystem gespeicherte Dateien anzuzeigen, empfehle ich Ihnen, die Anwendung „Dateien von Google“ zu verwenden. Leider schränken die nativen Dateisysteme einiger Smartphones die vollständige Anzeige von Ordnern und Dateien ein

Vielen Dank für Ihre Geduld

=============

Haupteigenschaften

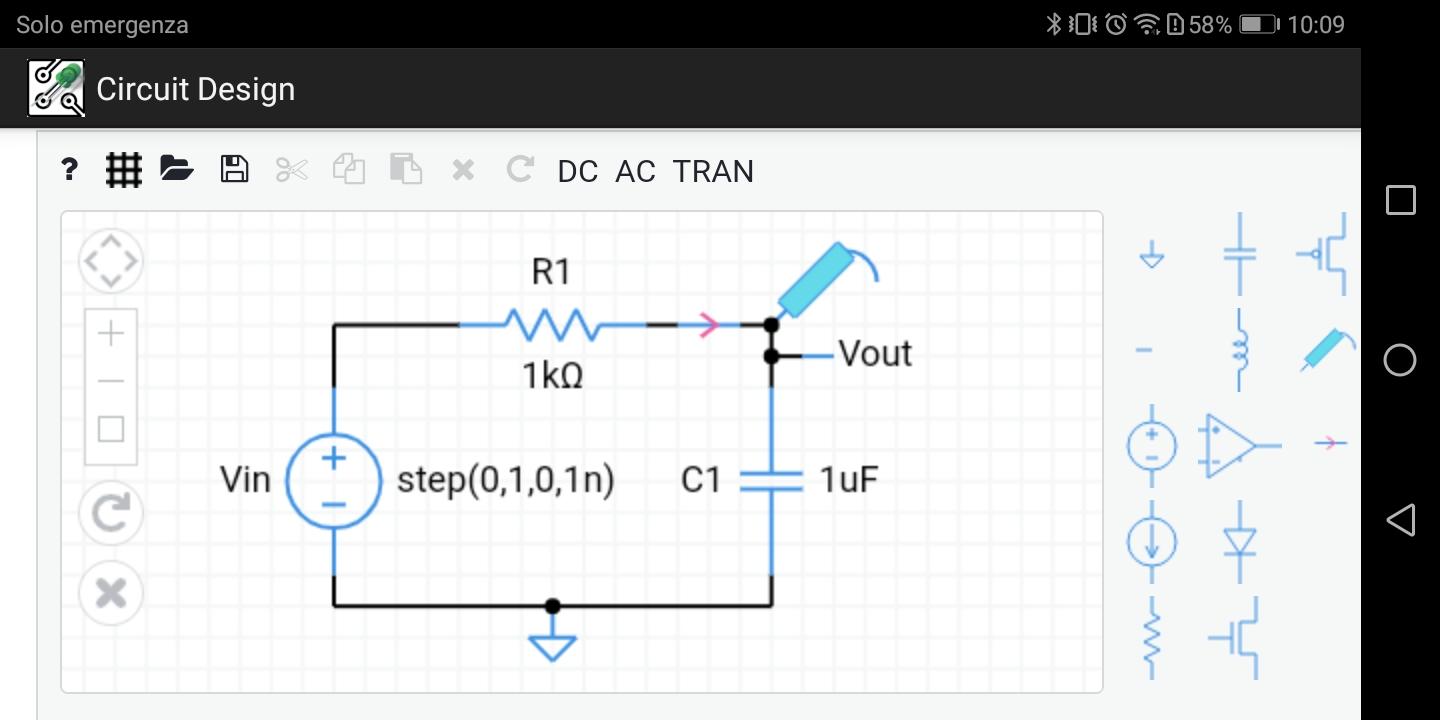

- Ziehen Sie Komponenten per Drag-and-Drop aus dem Teilebehälter auf den Hauptbildschirm

- Fügen Sie Drähte hinzu, indem Sie zwischen den Verbindungspunkten der Komponenten ziehen (kleine Kreise).

- Tippen Sie auf das Symbol Drehen R⤵, um eine Komponente zu drehen, und auf X, um sie zu löschen

- Tippen Sie zweimal auf eine Komponente, um ihre Eigenschaften, wie z. B. den Widerstandswert, zu ändern

- Fügen Sie ein Bodensymbol hinzu (Dreiecksform oben im Teilebehälter).

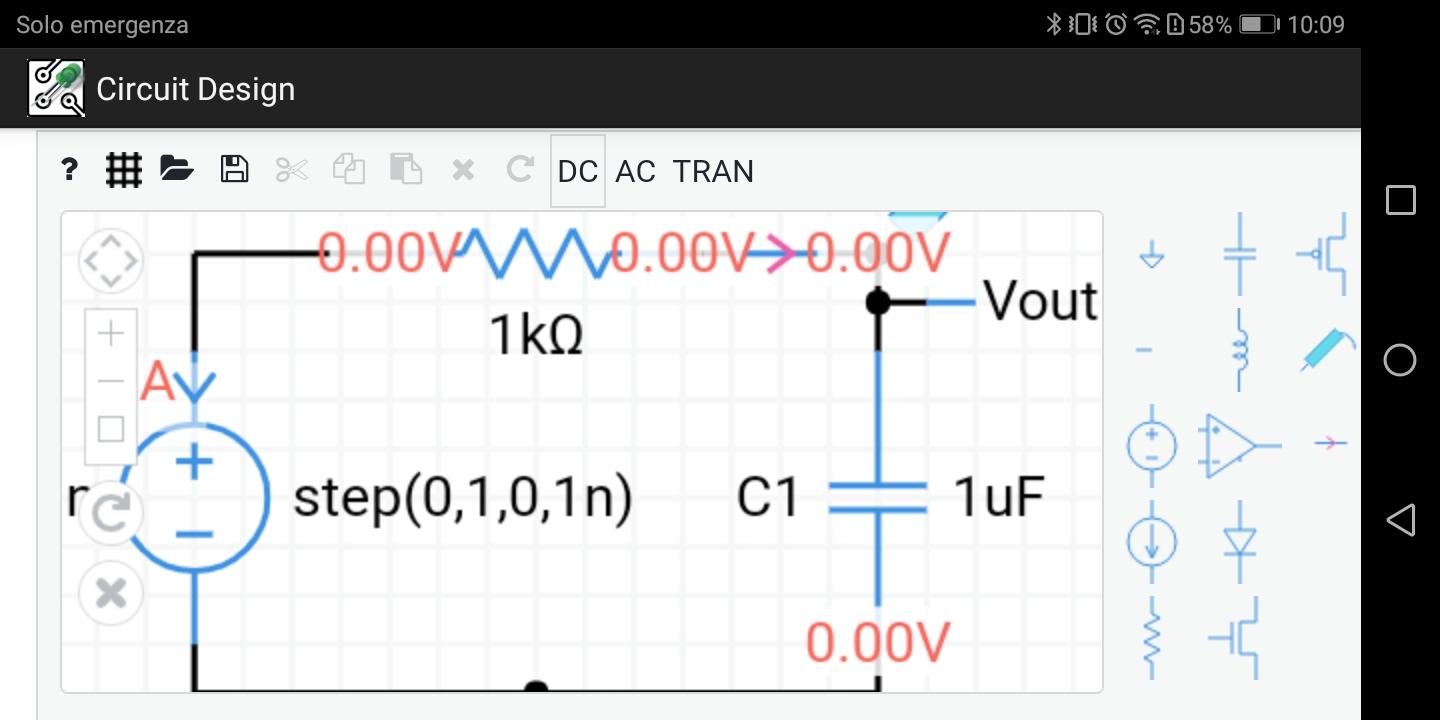

- Fügen Sie Spannungs- oder Stromsonden zu den Knoten hinzu, die Sie darstellen möchten

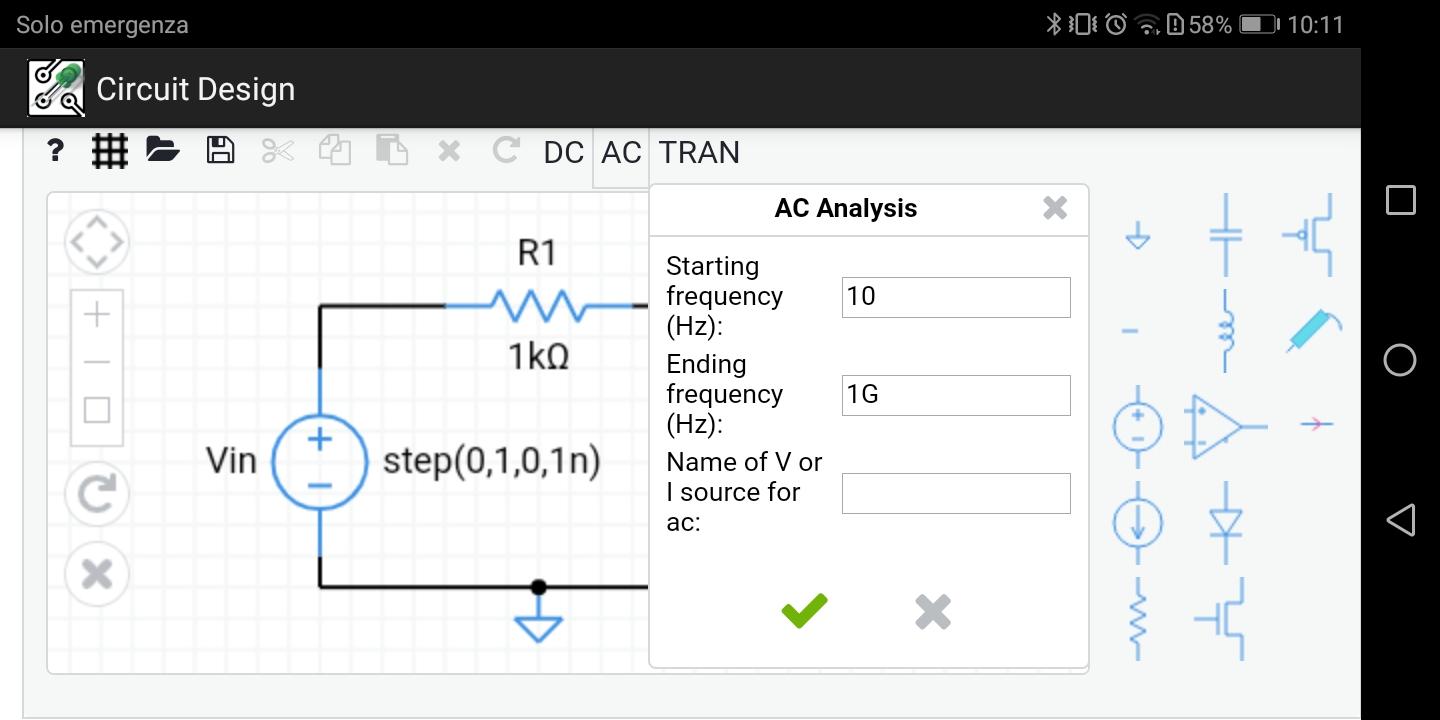

- Wählen Sie im Menü DC, AC oder TRAN aus, um den Stromkreis zu simulieren

- Ein Finger wählt Komponenten aus oder zieht ein Auswahlrechteck

- Mit zwei Fingern das Schaltplanfenster verschieben

- Schalten Sie das Hintergrundraster ein und aus

- Steuerelemente auf dem Bildschirm

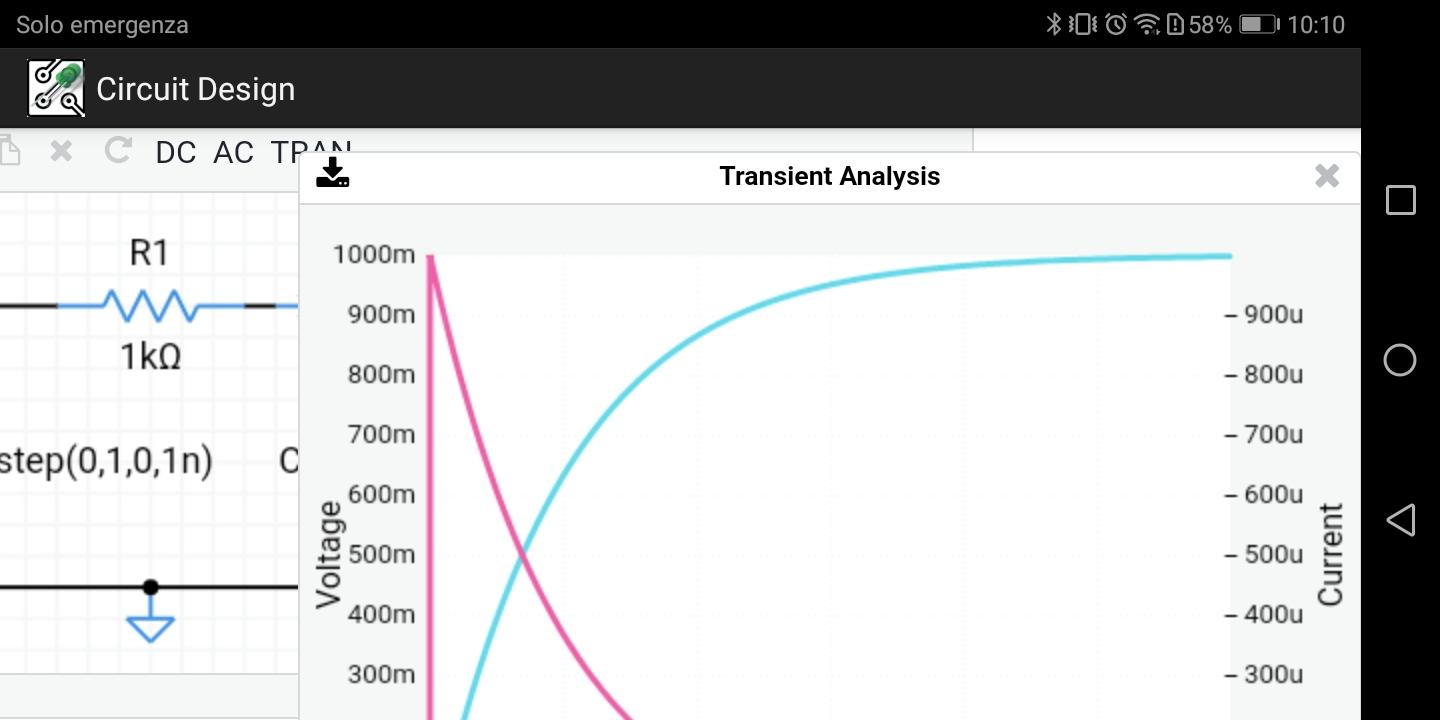

- Das Ergebnis einer Transientenanalyse ist eine Auftragung der Spannung über der Zeit
