Design Logic Circuit Extended

Cihazınız için grafik analizli devre simülatörü

=============

Önemli uyarı

Telefon dosya sisteminizde kayıtlı dosyaları görüntülemek için Google Dosyaları uygulamasını kullanmanızı öneririm. Ne yazık ki, bazı akıllı telefonların yerel dosya sistemleri, klasörlerin ve dosyaların tam olarak görüntülenmesini sınırlamaktadır.

Sabrınız için teşekkürler

=============

Ana Özellikler

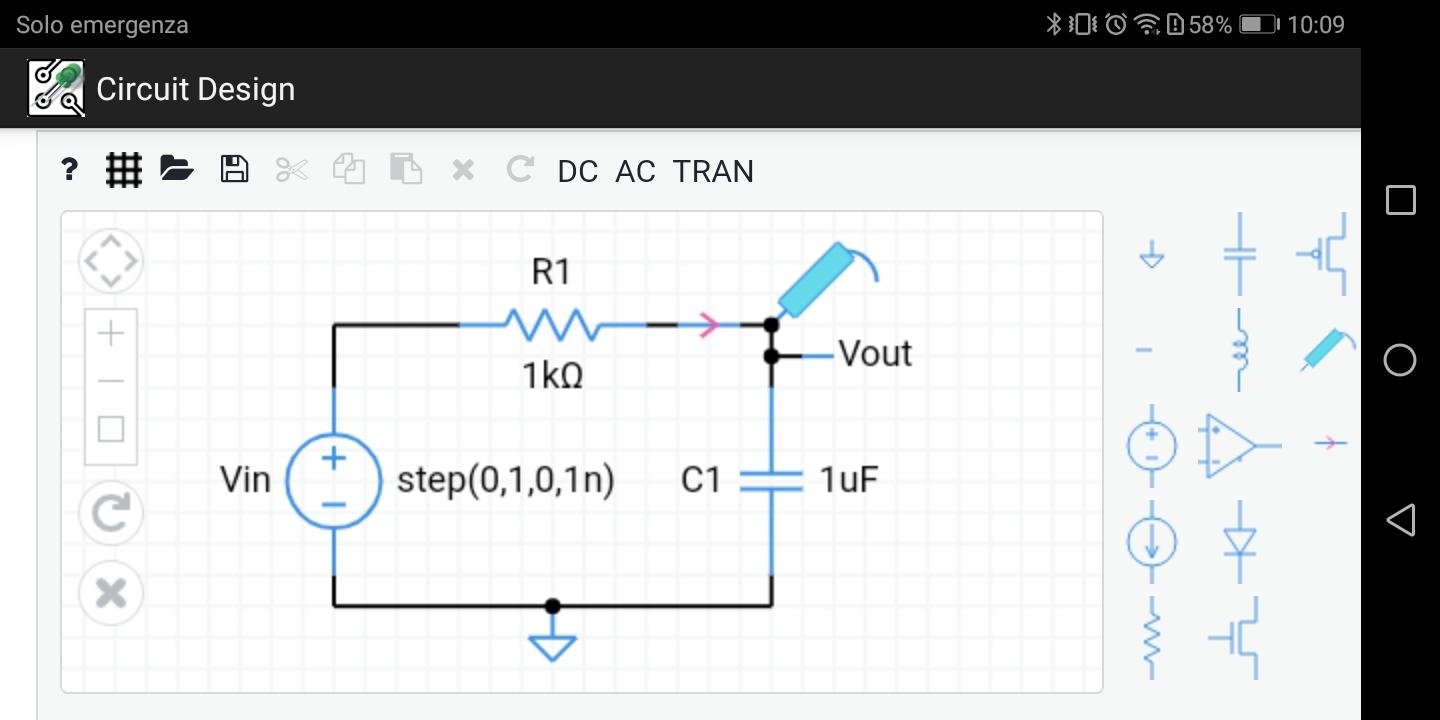

- Bileşenleri parça kutusundan ana ekrana sürükleyip bırakın

- Bileşen bağlantı noktaları (küçük daireler) arasında sürükleyerek teller ekleyin

- Döndürmek için Döndür R⤵ simgesine ve bir bileşeni silmek için X simgesine dokunun

- Direnç değeri gibi özelliklerini değiştirmek için bir bileşene çift dokunun

- Bir zemin sembolü ekleyin (parça kutusunun üst kısmındaki üçgen şekli)

- Çizmek istediğiniz düğümlere voltaj veya akım probları ekleyin

- Devreyi simüle etmek için menüden DC, AC veya TRAN'ı seçin

- Bir parmak bileşenleri seçer veya bir seçim dikdörtgenini sürükler

- İki parmak şematik pencereyi kaydırır

- Arka plan ızgarasını açıp kapatın

- Ekran kontrolleri

- Bir geçici durum analizinin sonucu, gerilime karşı zamanın grafiğidir
