Design Logic Circuit Extended

Simulateur de circuit avec analyse graphique pour votre appareil

=============

Avis important

Pour afficher les fichiers enregistrés dans le système de fichiers de votre téléphone, je vous suggère d'utiliser l'application Files by Google. Malheureusement, les systèmes de fichiers natifs de certains smartphones limitent l'affichage complet des dossiers et fichiers

Merci pour votre patience

=============

Caractéristiques principales

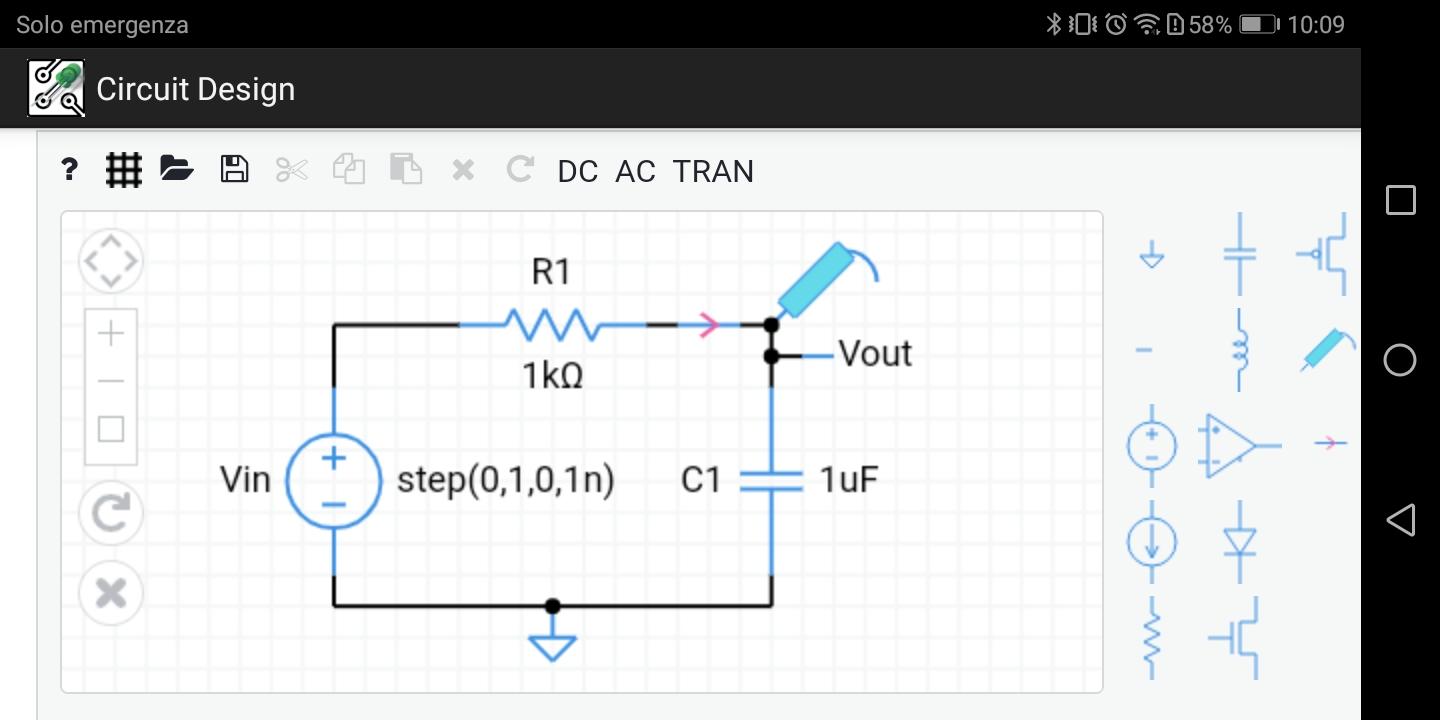

- Faites glisser et déposez des composants de la corbeille de pièces sur l'écran principal

- Ajoutez des fils en faisant glisser entre les points de connexion des composants (petits cercles)

- Appuyez sur l'icône Rotation R⤵ pour faire pivoter et X pour supprimer un composant

- Appuyez deux fois sur un composant pour modifier ses propriétés, comme la valeur de résistance

- Ajouter un symbole au sol (forme de triangle en haut du bac de pièces)

- Ajoutez des sondes de tension ou de courant aux nœuds que vous souhaitez tracer

- Sélectionnez DC, AC ou TRAN dans le menu pour simuler le circuit

- Un doigt sélectionne des composants ou fait glisser un rectangle de sélection

- Deux doigts panoramiquent la fenêtre schématique

- Activer et désactiver la grille d'arrière-plan

- Commandes à l'écran

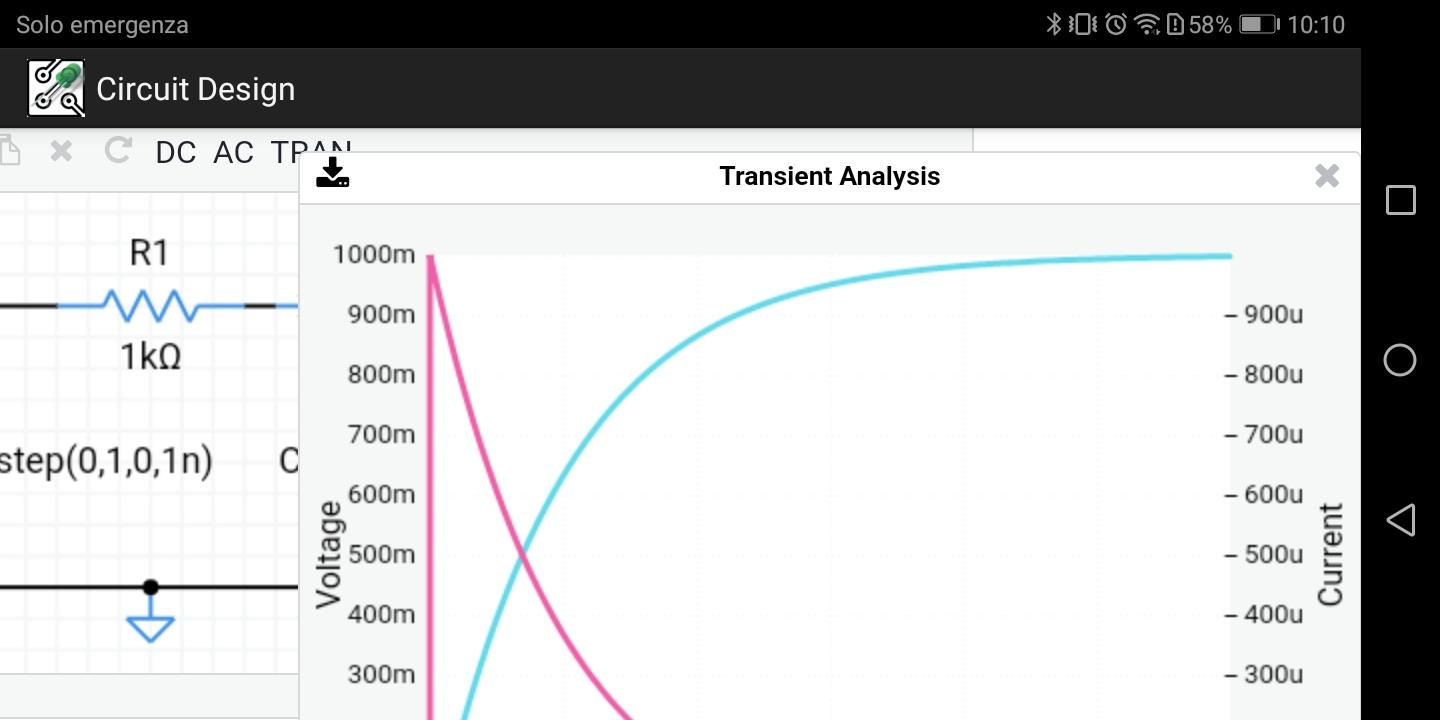

- Le résultat d'une analyse transitoire est un tracé de la tension en fonction du temps
