Design Logic Circuit Extended

장치에 대한 그래픽 분석이 포함된 회로 시뮬레이터

=============

중요 공지

전화 파일 시스템에 저장된 파일을 보려면 Files by Google 애플리케이션을 사용하는 것이 좋습니다. 안타깝게도 일부 스마트폰의 기본 파일 시스템은 폴더와 파일의 전체 표시를 제한합니다.

기다려 주셔서 감사합니다.

=============

주요 특징

- 부품 상자에서 메인 화면으로 구성 요소를 끌어다 놓습니다.

- 구성 요소 연결 지점(작은 원) 사이를 드래그하여 와이어 추가

- Rotate R⤵ 아이콘을 탭하여 회전하고 X를 탭하여 구성요소를 삭제합니다.

- 구성 요소를 두 번 탭하여 저항 값과 같은 속성을 변경합니다.

- 접지 기호 추가(파트 저장소 상단에 삼각형 모양)

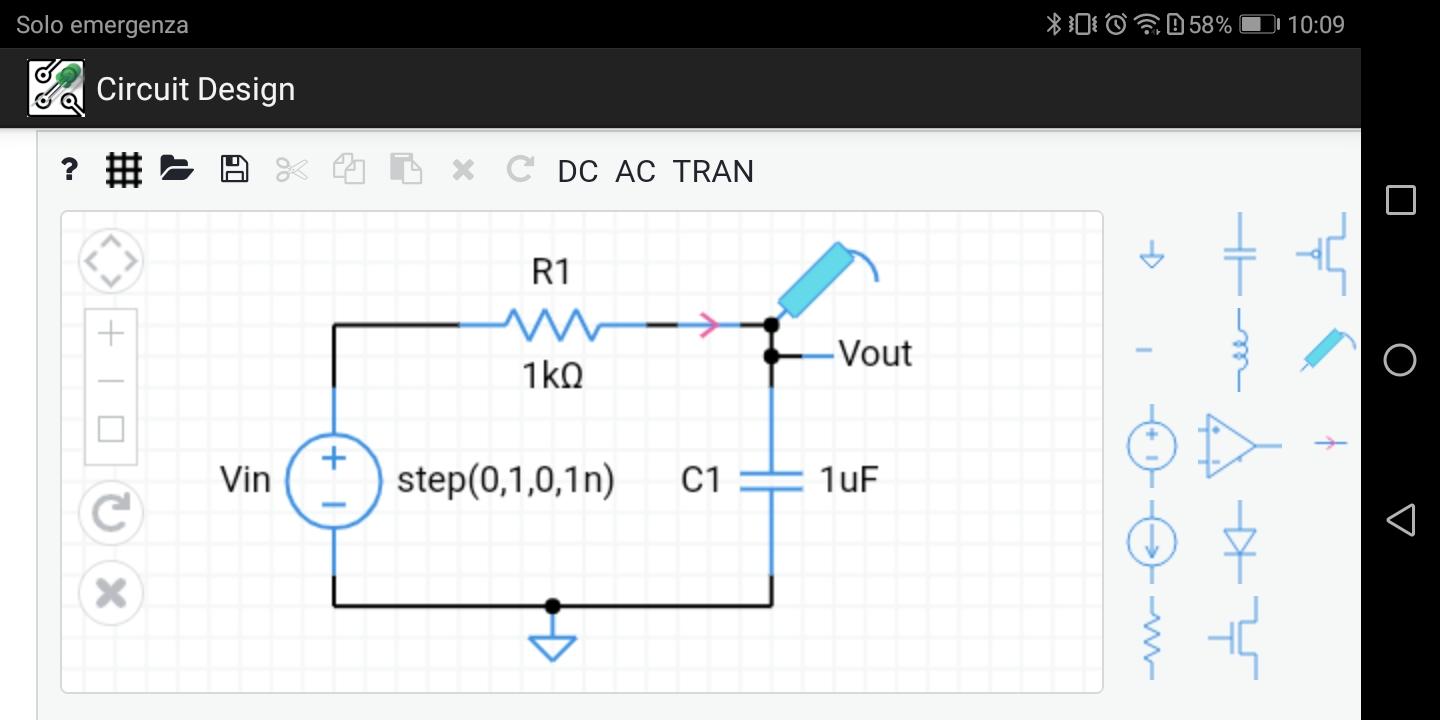

- 플로팅하려는 노드에 전압 또는 전류 프로브 추가

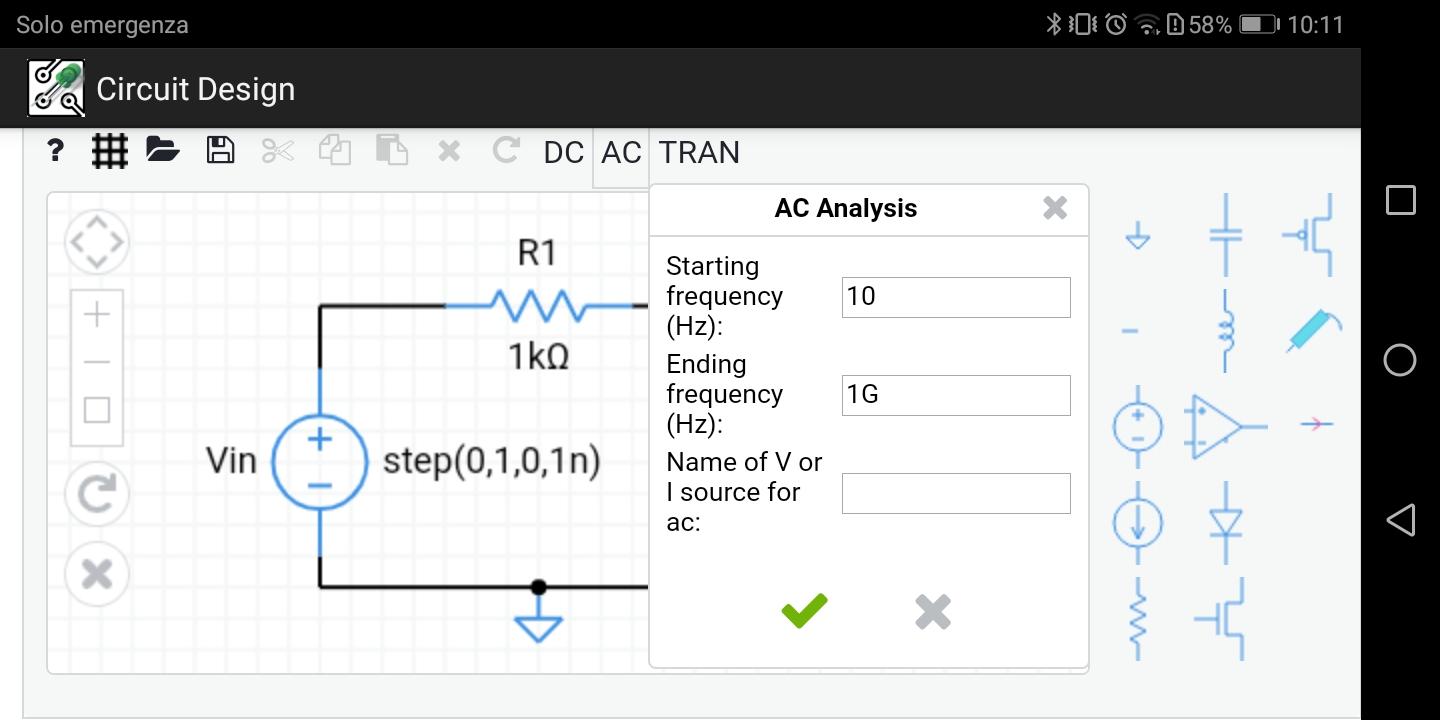

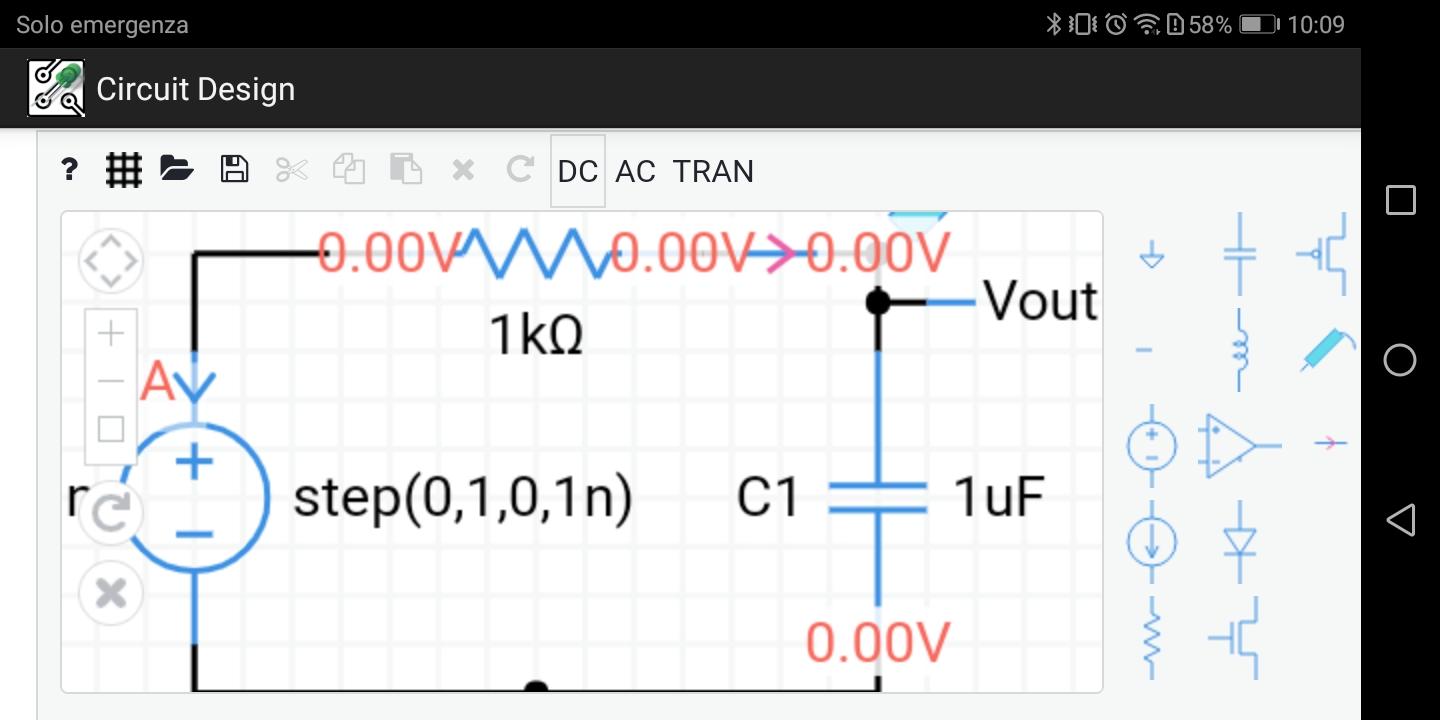

- 메뉴에서 DC, AC 또는 TRAN을 선택하여 회로를 시뮬레이션합니다.

- 한 손가락으로 구성 요소를 선택하거나 선택 사각형을 드래그합니다.

- 두 손가락으로 회로도 창을 이동합니다.

- 배경 격자를 켜고 끕니다.

- 화면 컨트롤

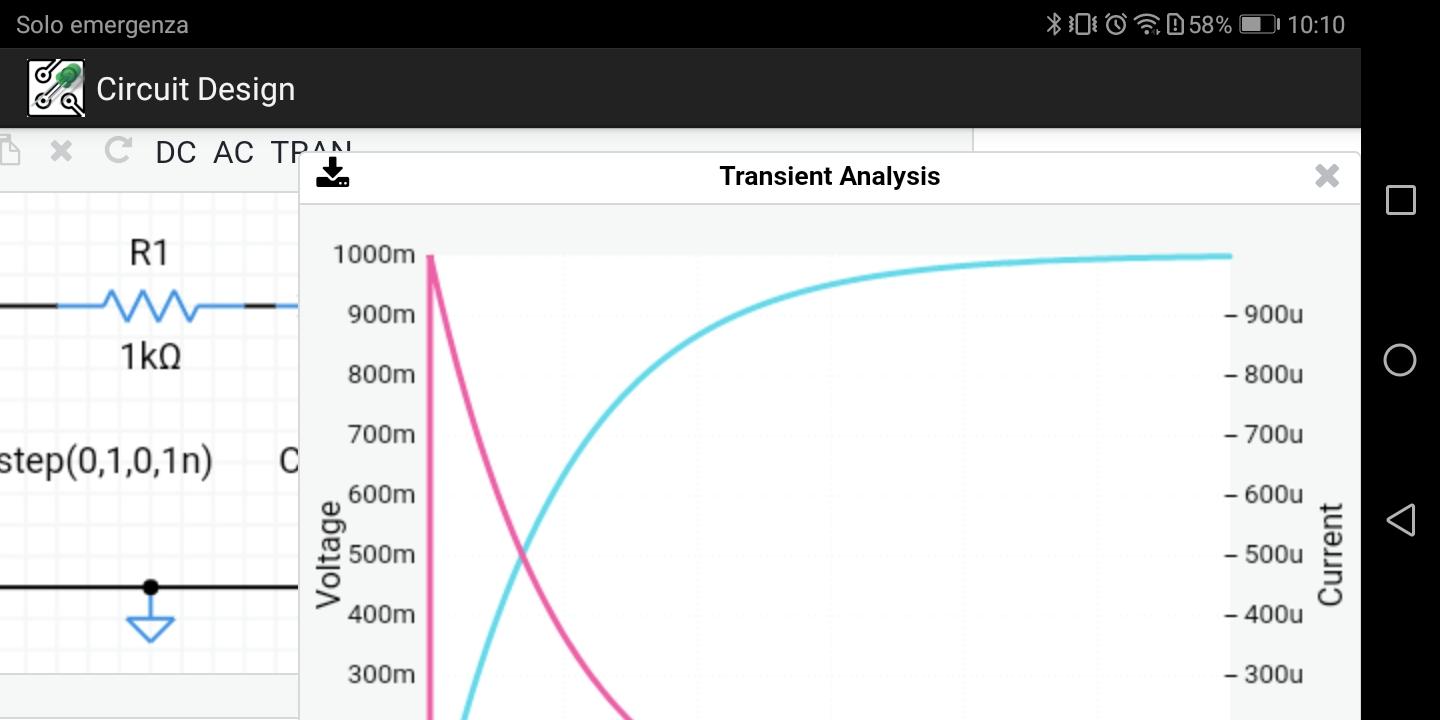

- 과도 해석 결과는 전압 대 시간의 플롯입니다.
