Design Logic Circuit Extended

Trình mô phỏng mạch với phân tích đồ họa cho thiết bị của bạn

=============

Thông báo quan trọng

Để xem các tệp được lưu trong hệ thống tệp Điện thoại của bạn, tôi khuyên bạn nên sử dụng ứng dụng Tệp của Google. Thật không may, hệ thống tệp gốc của một số điện thoại thông minh giới hạn hiển thị đầy đủ các thư mục và tệp

Cảm ơn vì sự kiên nhẫn của bạn

=============

Những đặc điểm chính

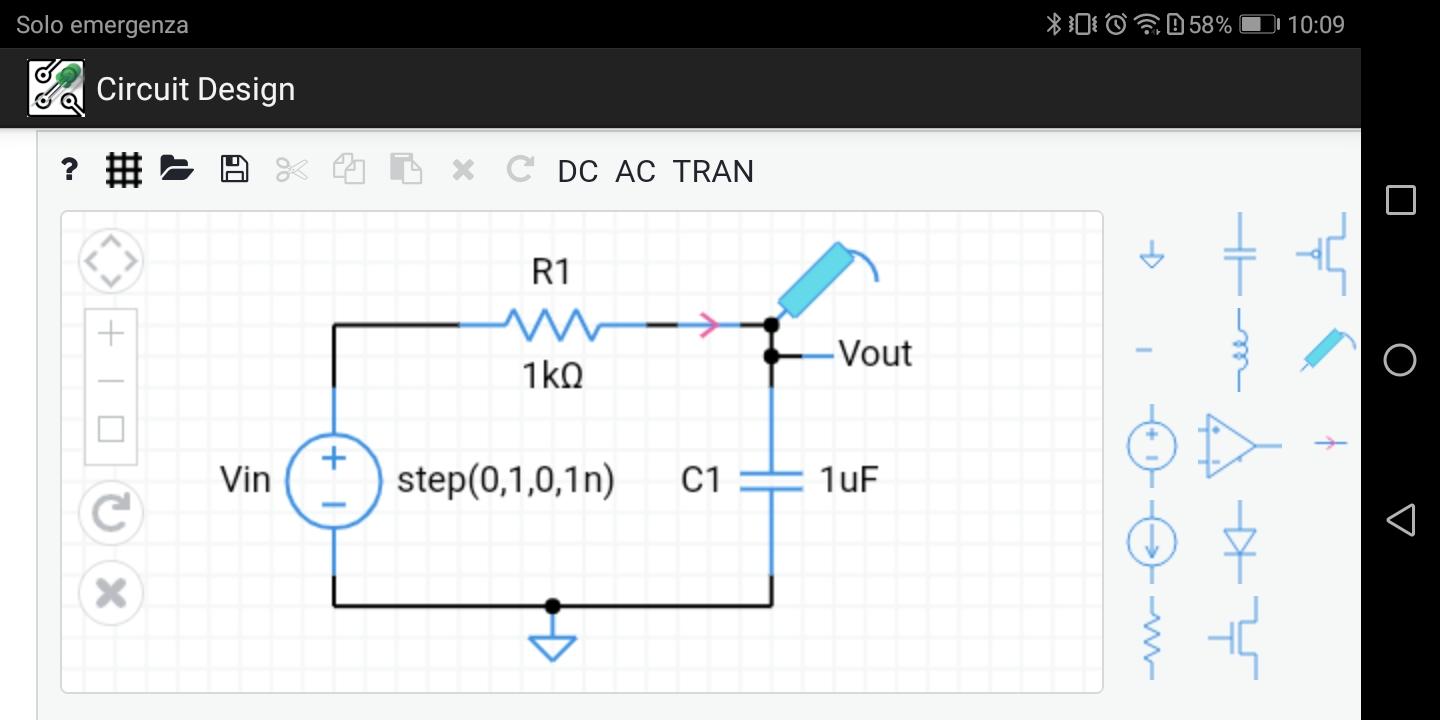

- Kéo và thả linh kiện từ thùng linh kiện lên màn hình chính

- Thêm dây bằng cách kéo giữa các điểm kết nối linh kiện (vòng tròn nhỏ)

- Nhấn vào biểu tượng Xoay R⤵ để xoay và X để xóa một thành phần

- Nhấn đúp vào một thành phần để thay đổi thuộc tính của nó, như giá trị điện trở

- Thêm biểu tượng mặt đất (hình tam giác ở đầu thùng linh kiện)

- Thêm đầu dò điện áp hoặc dòng điện vào các nút bạn muốn vẽ

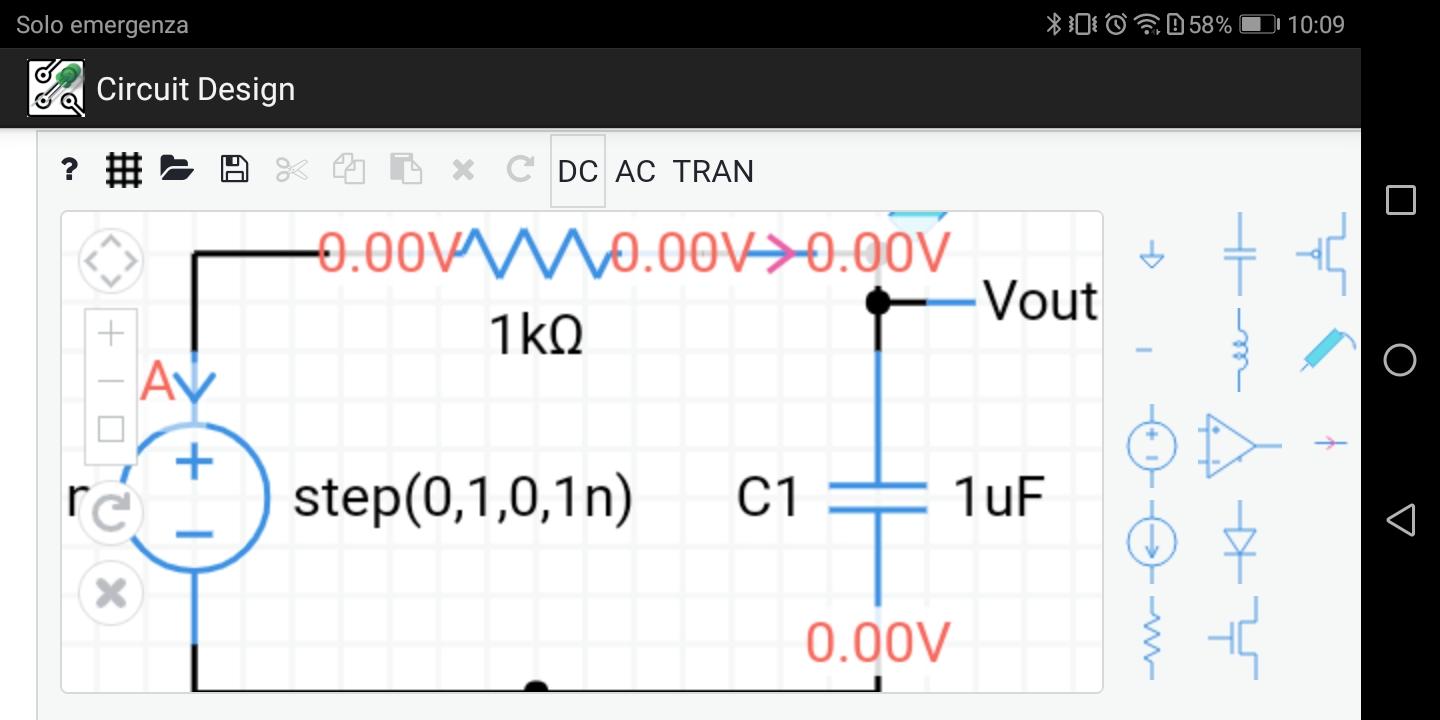

- Chọn DC, AC, hoặc TRAN từ menu để mô phỏng mạch

- Một ngón tay chọn các thành phần hoặc kéo một hình chữ nhật lựa chọn

- Hai ngón tay xoay cửa sổ sơ đồ

- Bật và tắt lưới nền

- Điều khiển trên màn hình

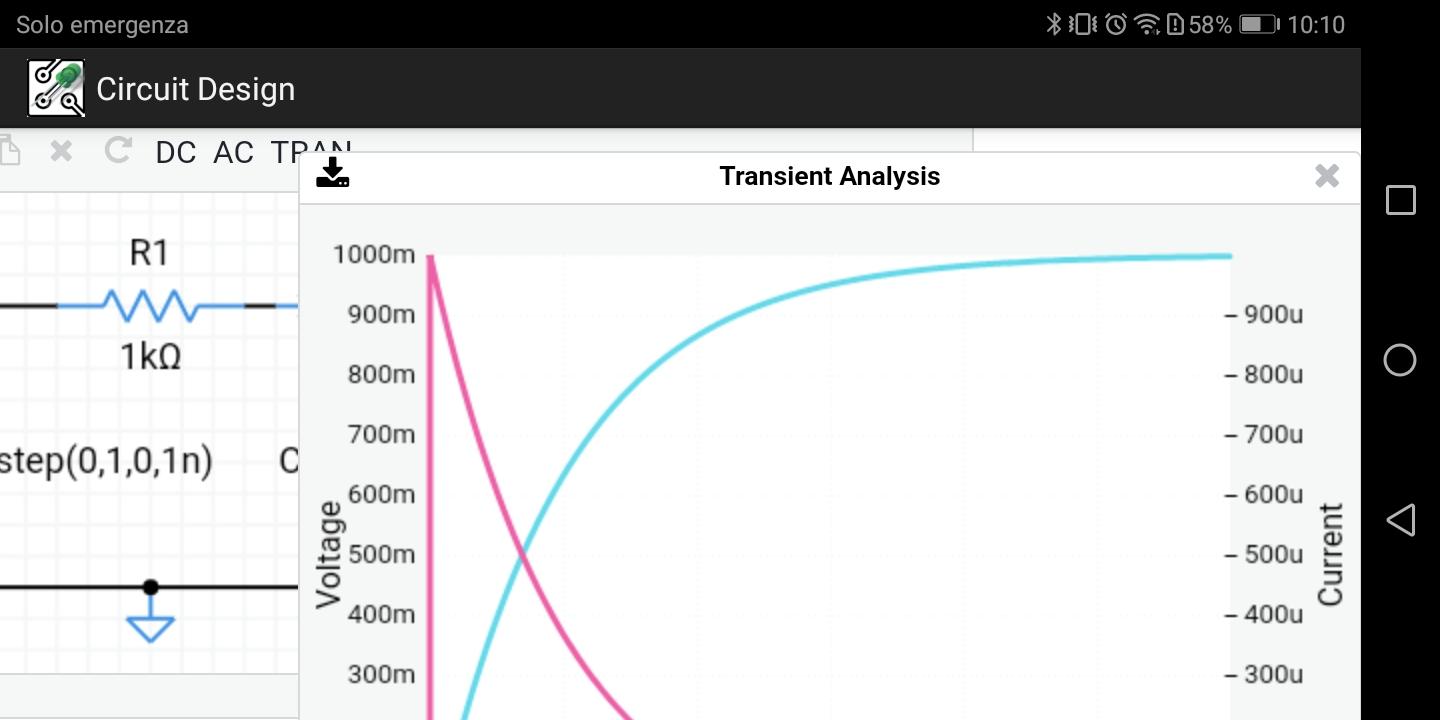

- Kết quả của phân tích thoáng qua là biểu đồ điện áp so với thời gian
