Design Logic Circuit Extended

Simulator litar dengan analisis grafik untuk peranti anda

=============

Notis penting

Untuk melihat fail yang disimpan dalam sistem fail Telefon anda, saya cadangkan anda menggunakan aplikasi Files by Google. Malangnya, sistem fail asli sesetengah telefon pintar mengehadkan paparan lengkap folder dan fail

Terima kasih atas kesabaran anda

=============

Ciri-ciri utama

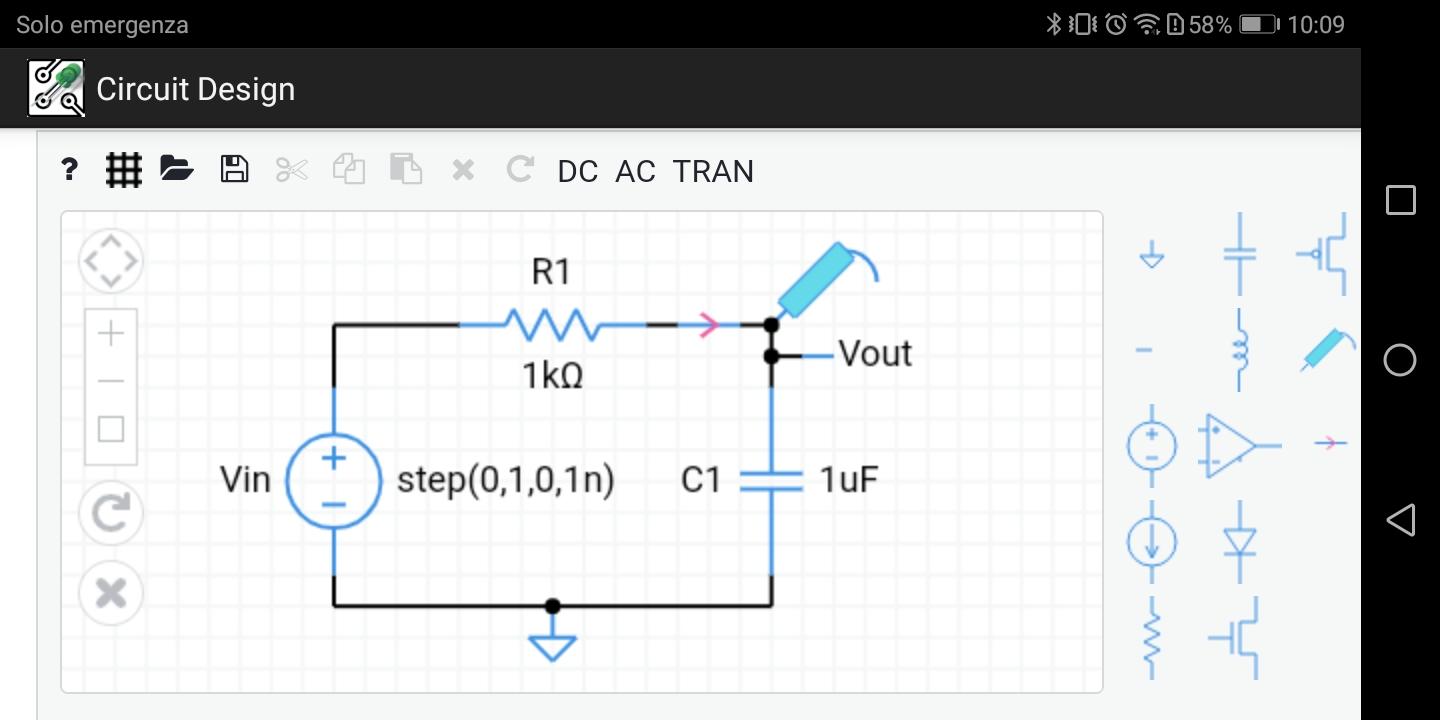

- Seret dan lepas komponen dari tong bahagian ke skrin utama

- Tambah wayar dengan menyeret antara titik sambungan komponen (bulatan kecil)

- Ketik pada ikon Putar R⤵ untuk memutar dan X untuk memadam komponen

- Ketik dua kali pada komponen untuk menukar sifatnya, seperti nilai rintangan

- Tambah simbol tanah (bentuk segi tiga di bahagian atas tong bahagian)

- Tambah probe voltan atau arus pada nod yang anda ingin plot

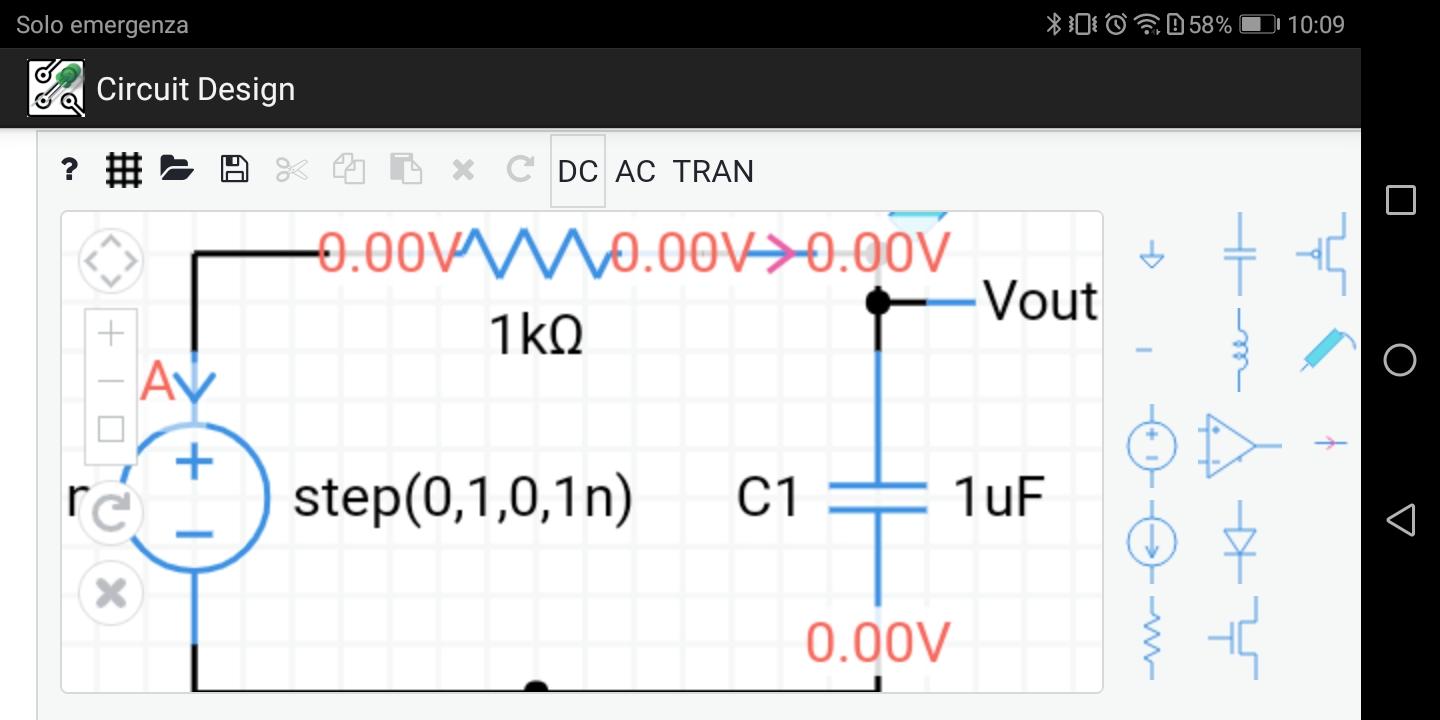

- Pilih DC, AC atau TRAN daripada menu untuk mensimulasikan litar

- Satu jari memilih komponen atau menyeret segi empat tepat pilihan

- Dua jari menyorot tetingkap skematik

- Togol grid latar belakang hidup dan mati

- Kawalan pada skrin

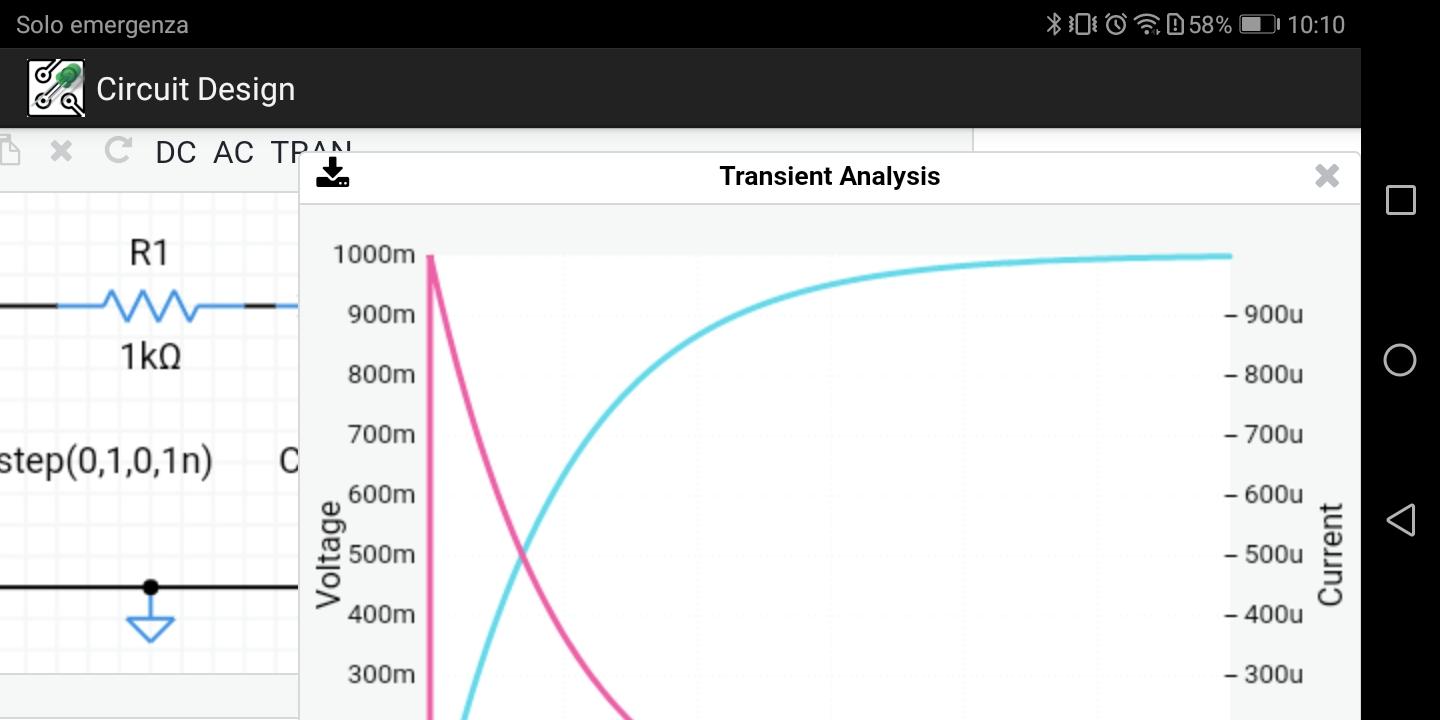

- Hasil analisis sementara ialah plot voltan vs masa
