Design Logic Circuit Extended

Circuitsimulator met grafische analyse voor uw apparaat

=============

Belangrijke mededeling

Om bestanden te bekijken die zijn opgeslagen in uw telefoonbestandssysteem, raad ik u aan de toepassing Files by Google te gebruiken. Helaas beperken de native bestandssystemen van sommige smartphones de volledige weergave van mappen en bestanden

Bedankt voor je geduld

=============

Belangrijkste kenmerken

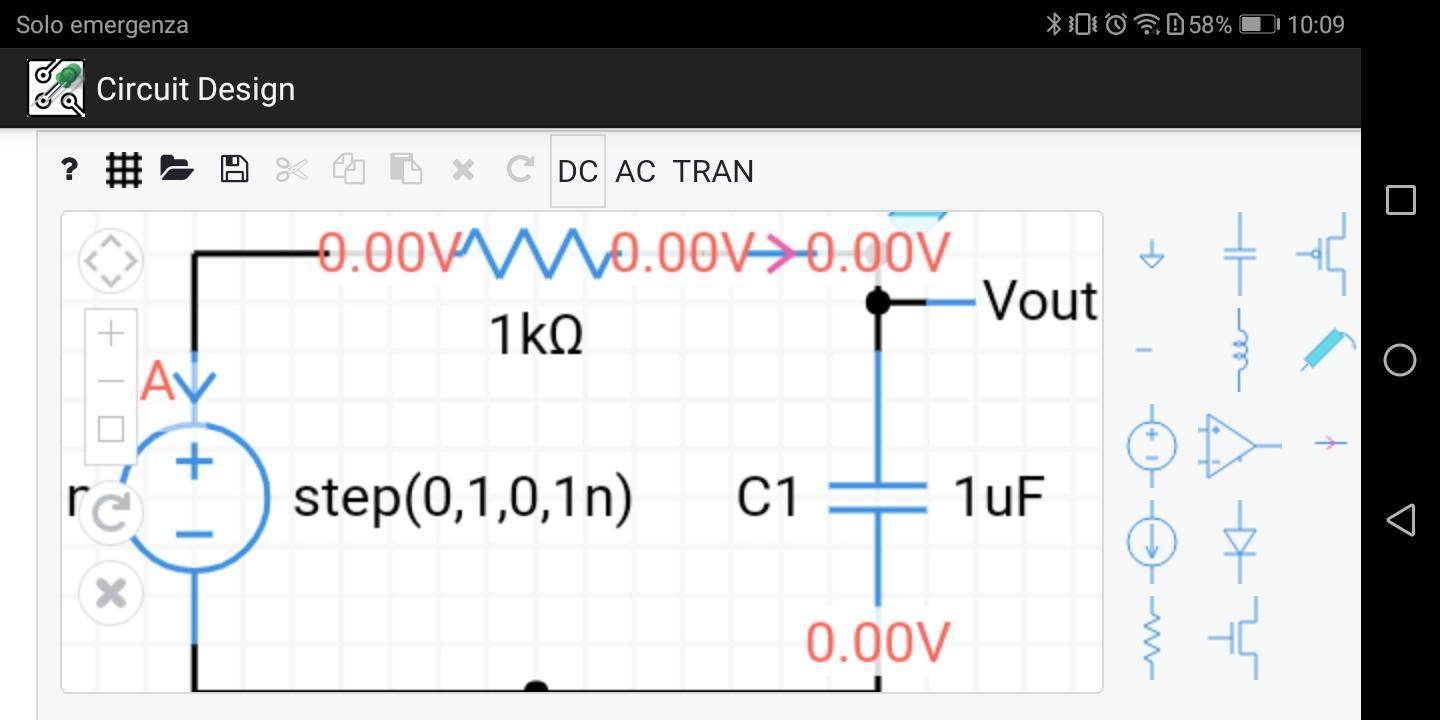

- Sleep componenten vanuit de onderdelenbak naar het hoofdscherm

- Voeg draden toe door te slepen tussen verbindingspunten van componenten (kleine cirkels)

- Tik op het pictogram Draaien R⤵ om te draaien en op X om een ​​onderdeel te verwijderen

- Dubbeltik op een onderdeel om de eigenschappen ervan te wijzigen, zoals de weerstandswaarde

- Voeg een grondsymbool toe (driehoek bovenaan de onderdelenbak)

- Voeg spannings- of stroomsondes toe aan de knooppunten die u wilt plotten

- Selecteer DC, AC of TRAN in het menu om het circuit te simuleren

- Eén vinger selecteert componenten of sleept een selectierechthoek

- Twee vingers pannen het schematische venster

- Schakel het achtergrondraster in en uit

- Bediening op het scherm

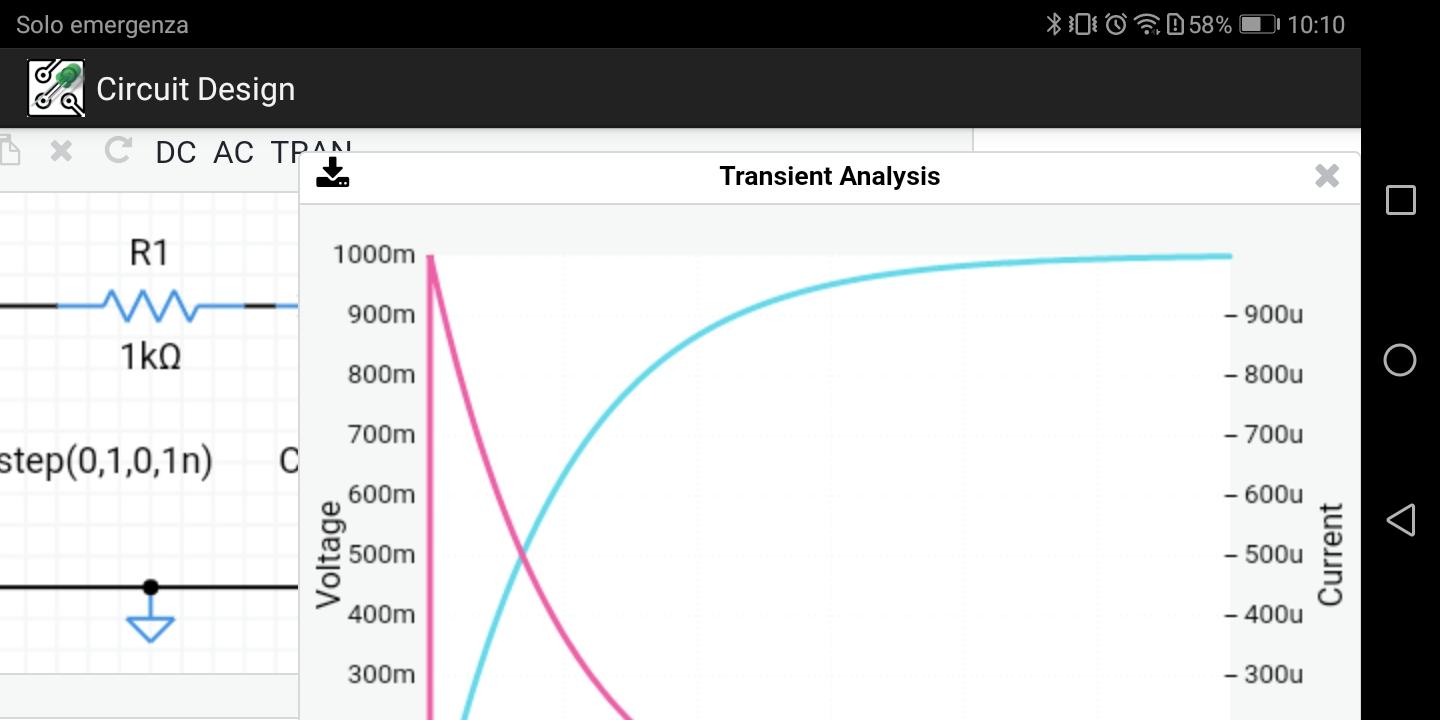

- Het resultaat van een voorbijgaande analyse is een grafiek van spanning vs. tijd
