Design Logic Circuit Extended

Simulador de circuitos con análisis gráfico para tu dispositivo

=============

Noticia importante

Para ver los archivos guardados en el sistema de archivos de su teléfono, le sugiero que use la aplicación Archivos de Google. Desafortunadamente, los sistemas de archivos nativos de algunos teléfonos inteligentes limitan la visualización completa de carpetas y archivos.

Gracias por su paciencia

=============

Principales características

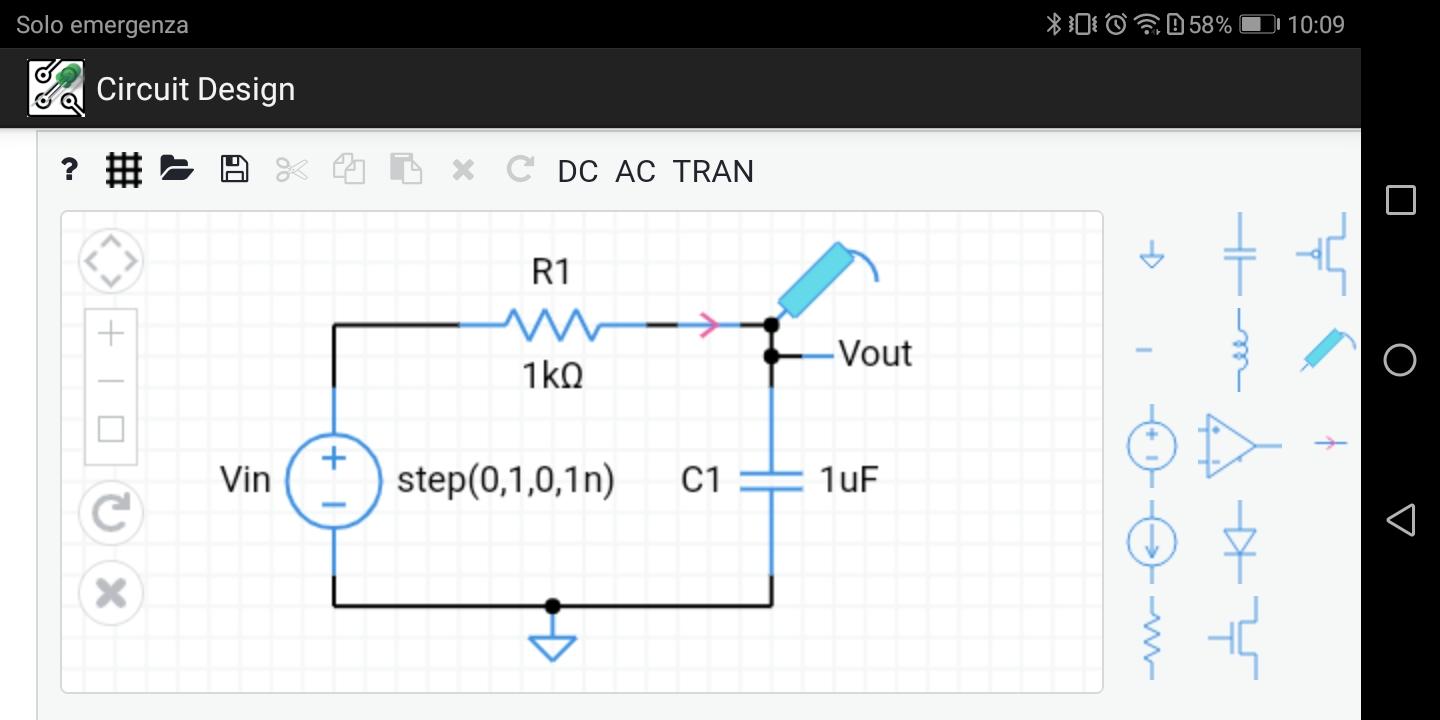

- Arrastre y suelte componentes desde el contenedor de piezas a la pantalla principal

- Agregue cables arrastrando entre los puntos de conexión de los componentes (pequeños círculos)

- Toque el ícono Rotar R⤵ para rotar y X para eliminar un componente

- Toque dos veces en un componente para cambiar sus propiedades, como el valor de resistencia

- Agregue un símbolo de suelo (forma de triángulo en la parte superior del contenedor de piezas)

- Agregue sondas de voltaje o corriente a los nodos que desea trazar

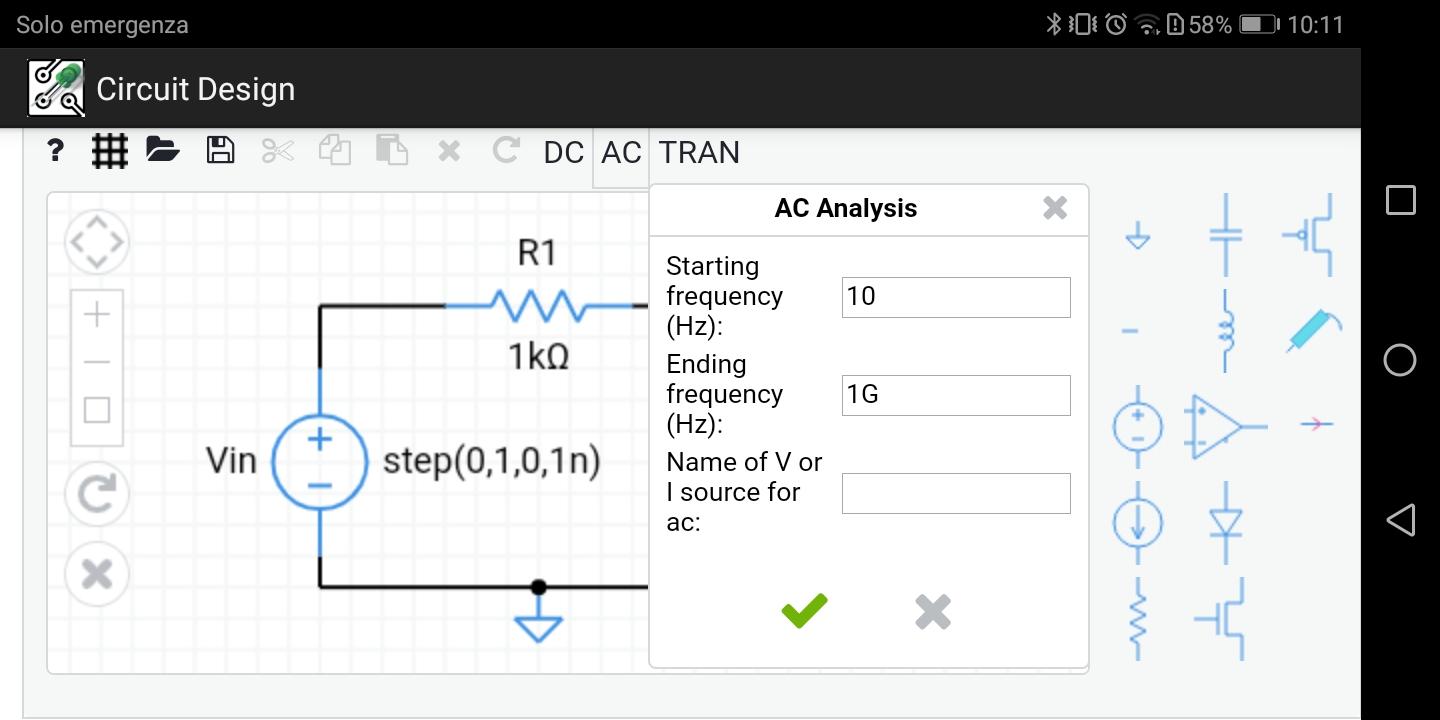

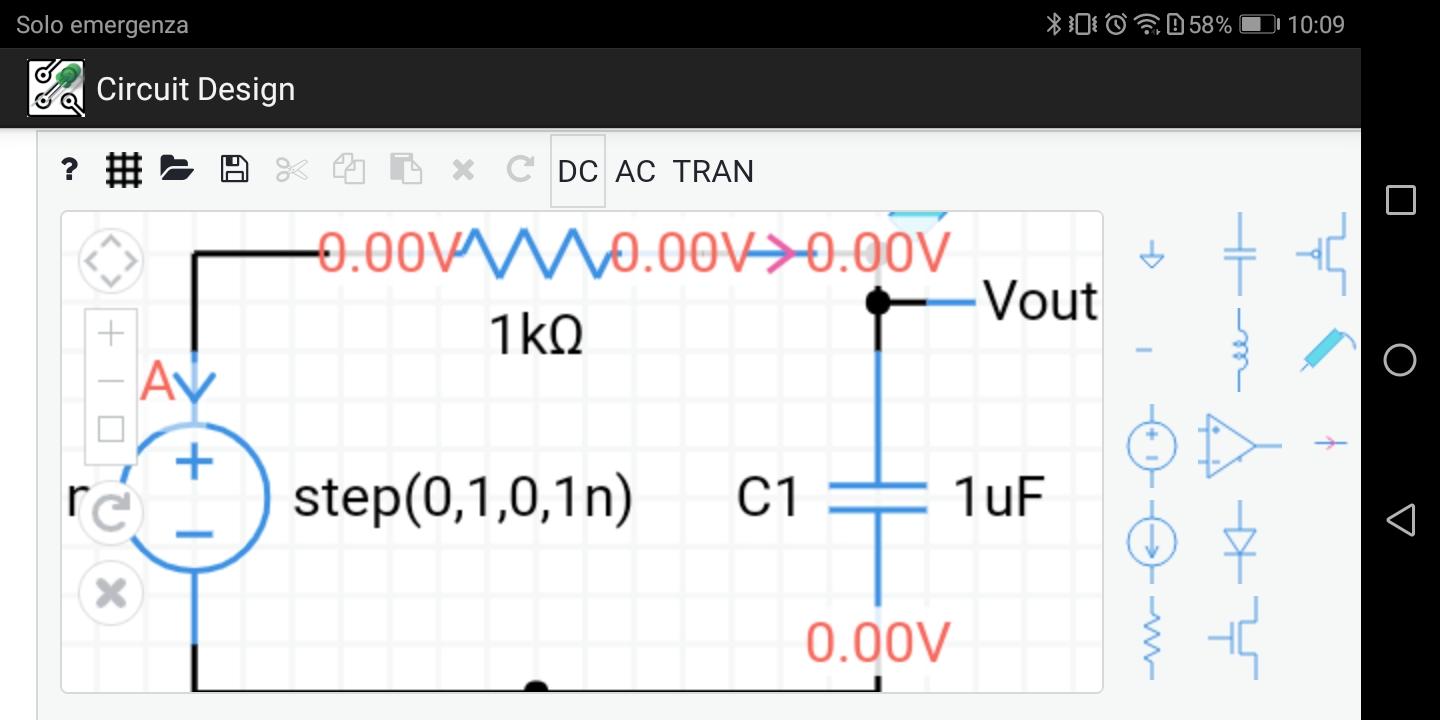

- Seleccione CC, CA o TRAN en el menú para simular el circuito

- Un dedo selecciona componentes o arrastra un rectángulo de selección

- Dos dedos desplazan la ventana esquemática

- Activa y desactiva la cuadrícula de fondo

- Controles en pantalla

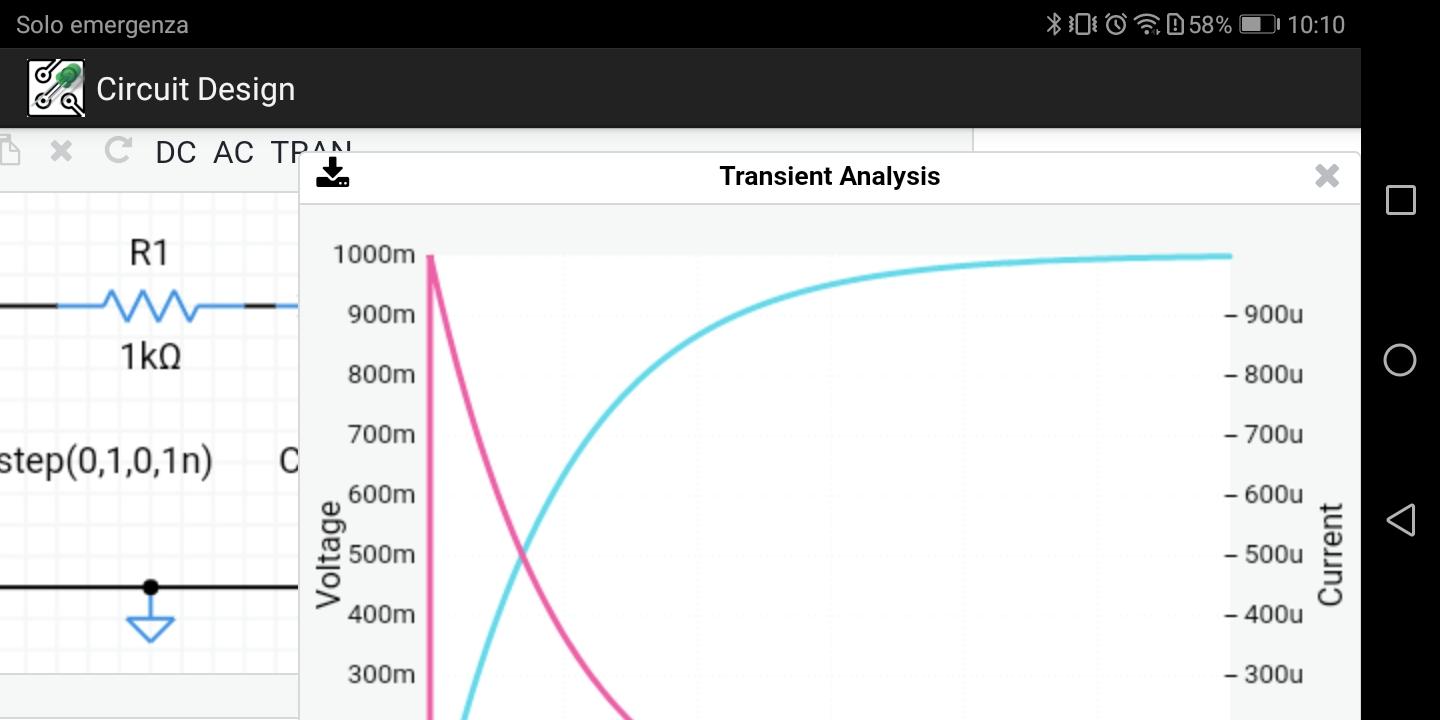

- El resultado de un análisis transitorio es una gráfica de voltaje vs. tiempo
