Design Logic Circuit Extended

Симулятор цепей с графическим анализом для вашего устройства

==============

Важное замечание

Для просмотра файлов, сохраненных в файловой системе вашего телефона, я предлагаю вам использовать приложение Files by Google. К сожалению, родные файловые системы некоторых смартфонов ограничивают полное отображение папок и файлов.

Спасибо за ваше терпение

==============

Основные характеристики

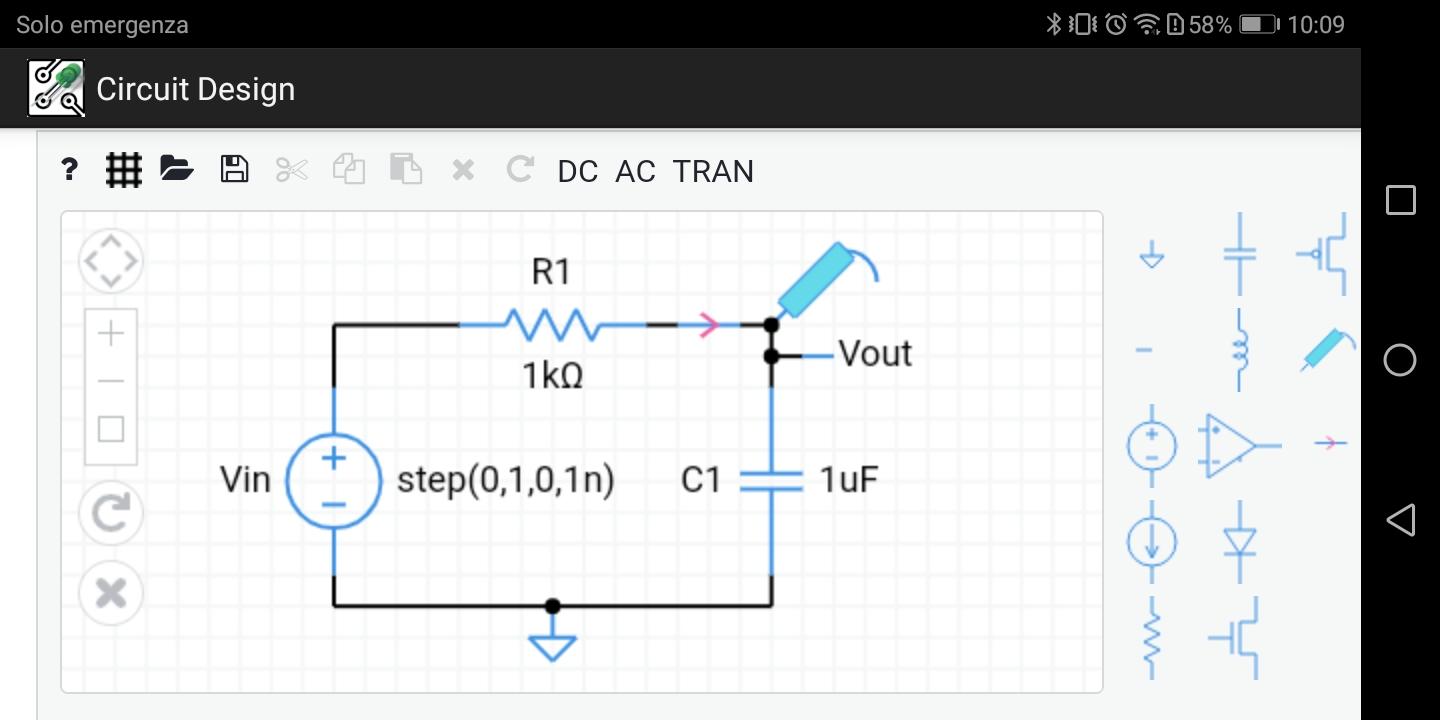

- Перетащите компоненты из корзины деталей на главный экран.

- Добавляйте провода, перетаскивая между точками соединения компонентов (маленькие кружки)

- Нажмите значок «Повернуть R⤵», чтобы повернуть, и «X», чтобы удалить компонент.

- Дважды нажмите на компонент, чтобы изменить его свойства, например значение сопротивления.

- Добавьте символ земли (форма треугольника в верхней части корзины для деталей)

- Добавьте датчики напряжения или тока к узлам, которые вы хотите построить.

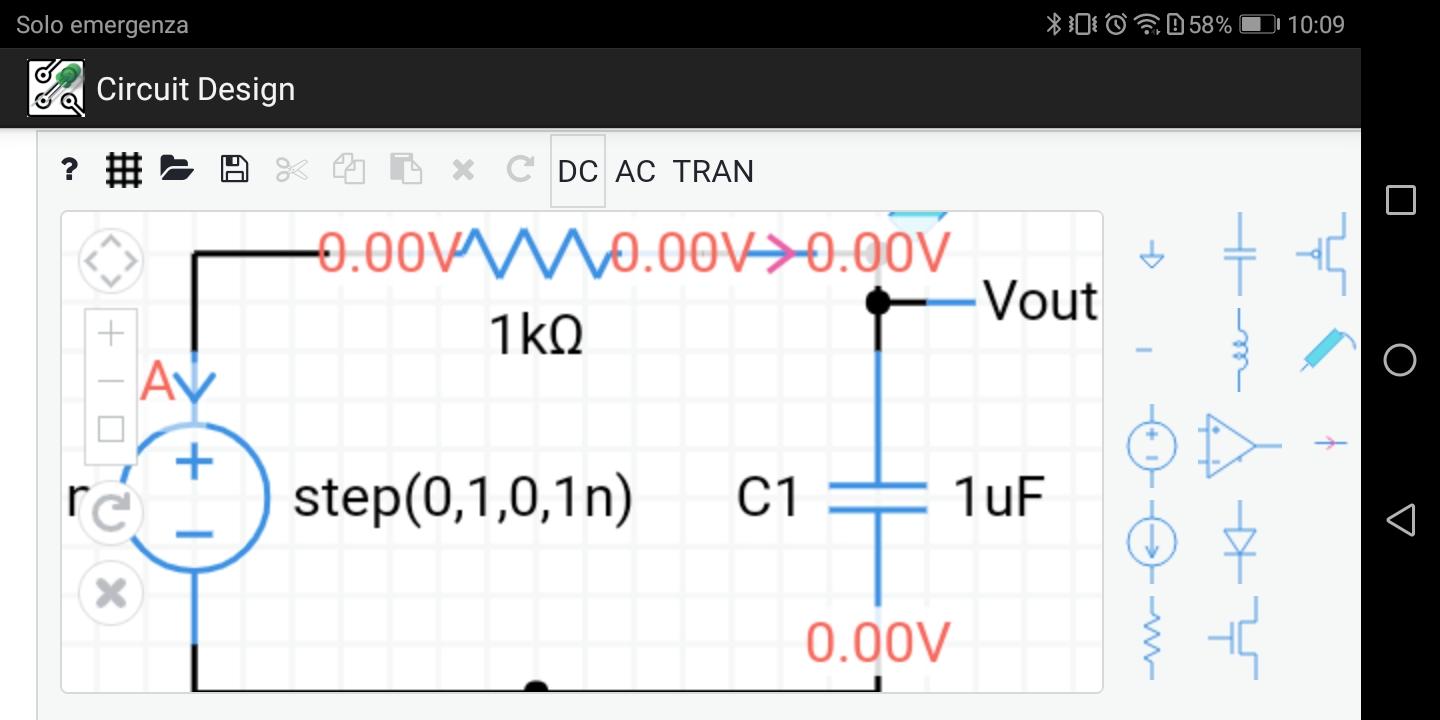

- Выберите DC, AC или TRAN из меню, чтобы смоделировать цепь.

- Один палец выбирает компоненты или перетаскивает прямоугольник выбора

- Перемещение двумя пальцами по окну схемы

- Включить и выключить фоновую сетку

- Элементы управления на экране

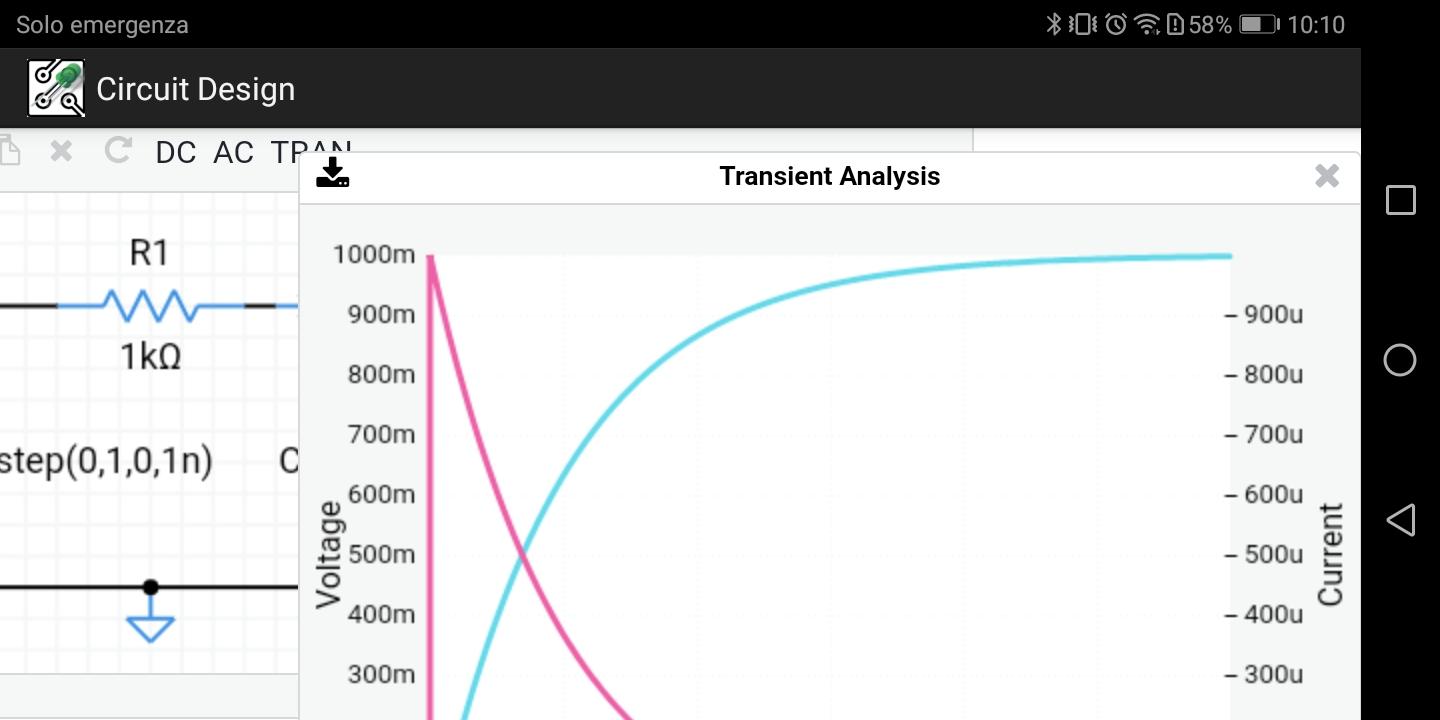

- Результатом анализа переходных процессов является график зависимости напряжения от времени.
