Alignment Viewer V3

[نسخه قدیمی - دیگر به‌روزرسانی نشده است]

با Alignment Viewer در زمان صرفه جویی کنید - تراز راه آهن یا جاده را وارد کنید و اطلاعات زنجیره / ایستگاه و موقعیت افست را در زمان واقعی دریافت کنید.

طراحی شده برای کمک به ساخت / تعمیر و نگهداری بزرگراه و راه آهن انجام بازرسی های سریع و آسان سایت برای شناسایی و گزارش در مورد مسائل سایت و پیشرفت از میدان. عکس‌های دارای واترمارک با زنجیره/ایستگاه و افست اطمینان حاصل می‌کنند که گزارش‌ها سریع، دقیق و منطبق بر BIM هستند و این برنامه عالی برای مهندس عمران مدرن است.

وارد کردن و مشاهده خطوط هندسی، نقاط و بررسی مقاطع عرضی برگرفته از طراحی ارائه شده و داده های سطح زمین. بین مختصات جهانی ژئودتیک WGS84/ETRS89 (طول جغرافیایی) و شمال شرقی دکارتی بر اساس هزاران تبدیل شبکه موجود با تغییر مکان و ضریب مقیاس اختیاری.

****ویژگی های Alignment Viewer****

لطفاً لیست کامل ویژگی های ارائه شده توسط Alignment Viewer را در زیر بیابید:

**طراحی جاده/راه آهن**

ترازها را از LandXML (xml.) یا قالب NRG Alignment (nst.) وارد کنید.

پشتیبانی از مسیرهای جاده ای و ریلی شامل منحنی ها، مارپیچ ها، کلوتوئیدها، سهمی ها و راسته ها را فراهم می کند.

به روز رسانی موقعیت در زمان واقعی در Chainage / Station و Offset.

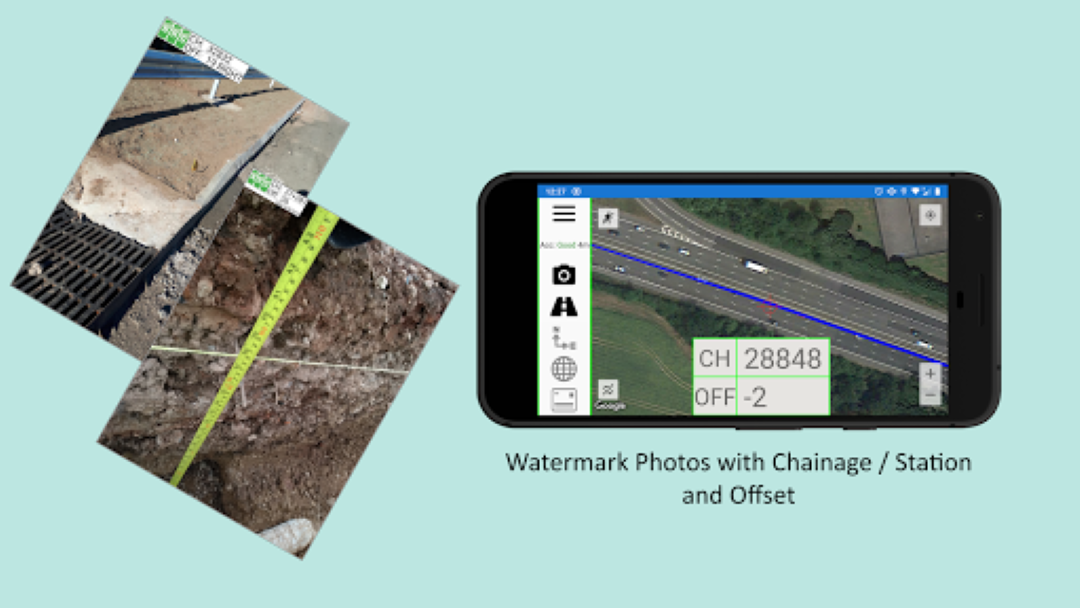

با Chainage / Station و Offset عکس های واترمارک بگیرید.

**پین ها/نقاط هندسی**

وارد کردن پین‌ها از فایل‌های Google Earth (kml.)، فایل‌های NRG Ground Plot (gpf.) و فایل‌های ASCII/CSV (txt.) را می‌دهد.

پین ها را می توان به صورت دستی بر اساس مختصات تراز ژئودتیکی، دکارتی یا هندسی قرار داد.

امکان ویرایش پین های وارد شده را فراهم می کند.

اجازه می دهد تا فایل های پین جدید صادر شود (kml، .gpf، یا txt.).

**خطوط هندسی**

خطوط را می توان از فایل های Google Earth (kml.) وارد کرد.

خطوط را می توان در نقشه بارگذاری کرد، بر روی مقطع بارگذاری کرد یا در هر دو بارگذاری کرد.

رنگ نمایش مقطع عرضی را می توان برای هر فایل خط انتخاب کرد.

پشتیبانی از بارگیری چندین فایل خطی در یک زمان را فراهم می کند.

**عکس های واترمارک**

می توان عکس هایی گرفت که سپس با Chainage / Station و Offset مکان فعلی واترمارک می شوند.

**مقاطع متقاطع**

ایجاد یک مقطع عمود بر یک تراز هندسی یا عنوان داده شده را می دهد.

به روز رسانی های مقطعی در زمان واقعی.

حالت مقطع عرضی از توقف موقت به‌روزرسانی، قفل کردن مقیاس / تغییر شکل و وارد کردن داده‌های ارتفاع زمین Google پشتیبانی می‌کند.

**حالت افقی**

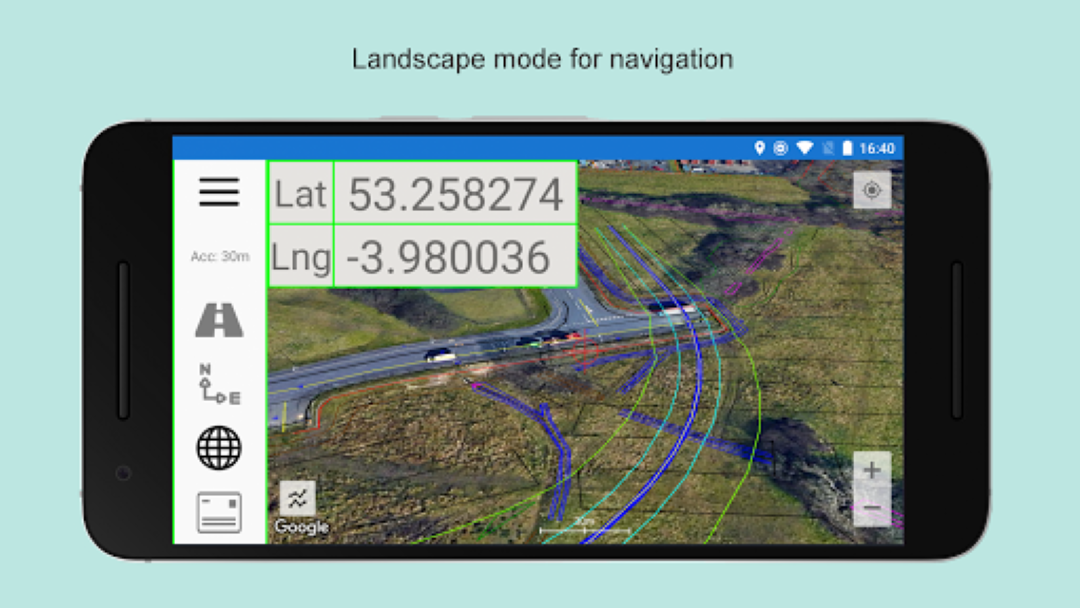

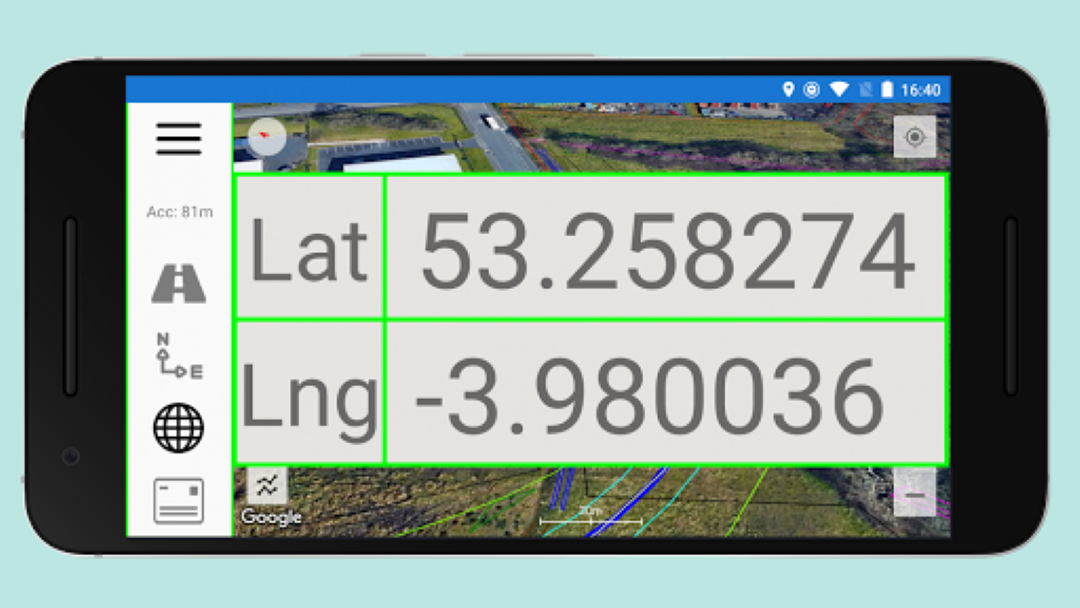

حالت افقی نمایشگر NRG Alignment Viewer برای قرار دادن روی داشبورد وسیله نقلیه شما به‌روزرسانی‌های واضح و بی‌درنگ موقعیت دستگاه را از نظر مختصات WGS84، EN دکارتی و تراز هندسی (Chainage/Station/Meterage) ارائه می‌کند.

****گزینه های پیکربندی****

Alignment Viewer فهرست گسترده‌ای از گزینه‌های پیکربندی را ارائه می‌کند که به برنامه اجازه می‌دهد مطابق با اولویت شما تنظیم شود.

**گزینه های پیکربندی تراز هندسی**

تشکیل نمایش افست: -/+ یا چپ/راست.

فاصله تراز: زنجیره / ایستگاه / متراژ.

فرمت تراز 10000/10+000/100+00

مکان‌های اعشاری برای Alignment/EN نمایش داده می‌شوند.

**گزینه های پیکربندی نقشه**

نمایش ترافیک

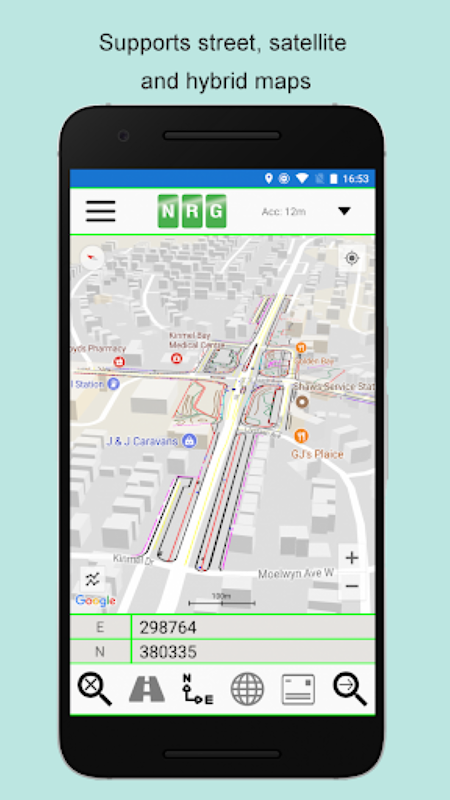

انواع نقشه های خیابانی، ماهواره ای و ترکیبی.

موی ضربدری.

نوار مقیاس نقشه.

واحدهای اندازه گیری: امپریال/ متریک.

**گزینه های پیکربندی مقطعی**

مرکز مقطع: Mid-Point یا Offset تعریف شده توسط کاربر.

بخش مقیاس تعریف شده توسط کاربر / فاصله مقطع عرضی.

اغراق عمودی

فاصله قطعه Google Elevation

فعال/غیرفعال کردن نوارهای مقیاس

**گزینه های پیکربندی عکس واترمارک**

موقعیت واترمارک

اندازه واترمارک

نمایش نام تراز جاده / راه آهن

نمایش دقت gps

نمایش تاریخ

نمایش زمان

**کتابچه راهنمای**

راهنمای NRG Alignment Viewer را می‌توانید در http://www.nrgsurveys.co.uk/downloads/alignmentviewer.pdf پیدا کنید.

اکیداً توصیه می‌شود که کاربران جدید برای استفاده کامل از NRG Alignment Viewer، کتابچه راهنما را مشاهده کنند.

برچسب ها: GPS، تراز جاده، تراز ریلی، WGS84، ETRS89، OSGB36، مهندسی عمران، تعمیر و نگهداری بزرگراه، نقشه برداری، مقطع، ساخت و ساز راه، زنجیره ای، ایستگاه.
