Orifice Flow

اندازه گیری جریان سیال در لوله ها و کانال ها با استفاده از صفحات سوراخ در کاربردهای صنعتی بسیار رایج است. این برنامه به سرعت سرعت جریان مایعات و گاز را براساس پارامترهای استاندارد بر اساس مدل نشان داده شده را محاسبه می کند. کاربران می توانند هر مایع را از لیستی از پانزده مایع رایج مورد استفاده در برنامه های صنعتی انتخاب کنند. بنابراین، این برنامه می تواند یک ابزار بسیار مفید برای تمرین مهندسان و طراحان در اندازه گیری جریان در لوله ها و خطوط لوله باشد.

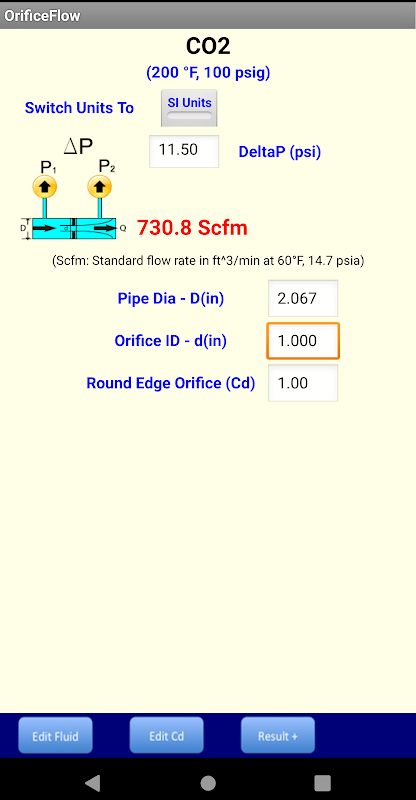

مطالعه موردی در جریان جریان CO2 در تصویر روی صفحه نمایش نشان داده شده است. نتیجه سازگاری با سایر روش های مورد استفاده در صنعت در محاسبه و تفاوت کمتر از 0.5٪ است. مدل های جریان با معادلات حاکم به صورت جداگانه برای مرجع سریع داده می شوند.

فهرست مایعات:

هوا، بخار، آب، نیتروژن، اکسیژن، هیدروژن، هلیم، CO2، متان، اتان، کلر، آمونیاک، آرگون، روغن هیدرولیک، HFC (R410A).

نوع اهرم:

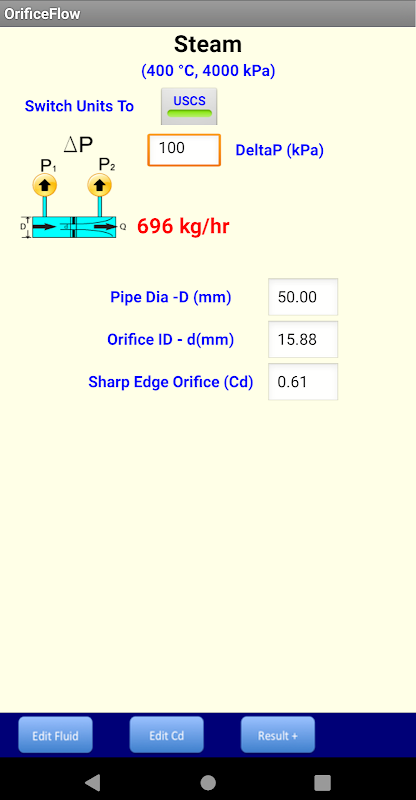

برنامه می دهد چهار طراحی دیافراگم استاندارد با ضریب تخلیه توصیه شده همانطور که در تصویر روی صفحه نمایش نشان داده شده است. همچنین جزئیات پارامترهای مختلف مورد استفاده در محاسبه جریان جریان مایع و گاز را می دهد. این مدل حتی برای نازل ها، لوله های Venturi و لوله های متریک که ضریب تخلیه پیش فرض (Cd) وحدت است، معتبر است.

پارامترهای ابعاد:

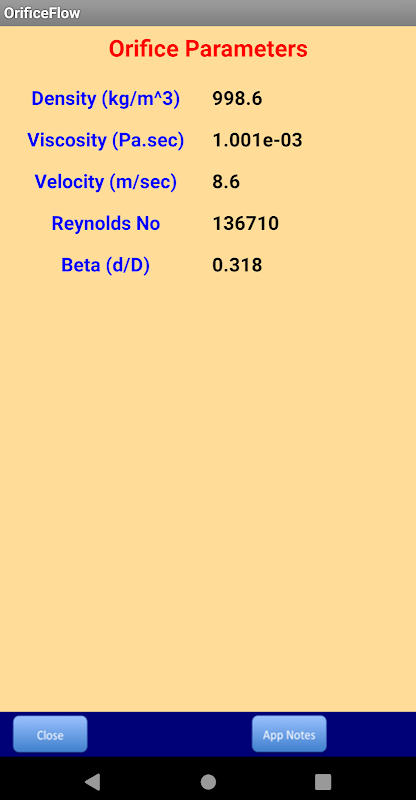

دما و فشار ورودی سیال، هندسه سوراخ، دیفرانسیل فشار با استفاده از شیرهای استاندارد فشار (ISO 5167)، پارامترهای استاندارد مورد نیاز در محاسبات هستند. بر اساس هندسه سوراخ، ضریب تخلیه توصیه شده Cd مورد استفاده قرار می گیرد. با این حال، کاربران می توانند این داده ها را با استفاده از تولید کننده برای نتایج دقیق تر ویرایش کنند.

واحد اندازه گیری:

کاربران می توانند بین استانداردهای واحد SI و USCS را تغییر دهند. براساس نوع مایعات، واحد برای جریان جریان به ترتیب نشان داده شده است.

مراحل توصیه شده برای پیگیری:

1. ویرایش سیال - مایع را انتخاب کنید، دما و فشار را ویرایش کنید.

2. ویرایش Cd - انتخاب طراحی سوراخ و ضریب تخلیه.

3. ابعاد خروجی، داده های دیفرانسیل فشار.

4. محاسبه جریان خروجی و نمایش نتایج.
