XY_Offset

Mungkin Anda tahu 'alat kalibrasi nosel indeks Brian' atau TAMV atau kTAMV (k untuk klipper)? Alat-alat ini menggunakan kamera USB (mikroskop), seringkali dengan LED bawaan untuk pemaparan objek. Alat ini mempermudah penentuan offset XY untuk probe Z atau untuk pengaturan multi kepala alat.

Printer 3D saya memiliki 2 toolhead, 3dTouch Z-Probe dan menjalankan Klipper.

kTAMV, untuk Klipper, terkadang gagal mendeteksi nozzle pada printer saya atau offsetnya mati. Kadang-kadang hal ini disebabkan oleh nosel yang tidak bersih tetapi nosel baru yang bersih dan berwarna gelap juga rusak. Tidak selalu jelas mengapa hal itu salah. Tidak mungkin memilih metode deteksi secara manual atau mengubah parameter metode yang digunakan. Metode pendeteksiannya bersifat global dan bukan per ekstruder.

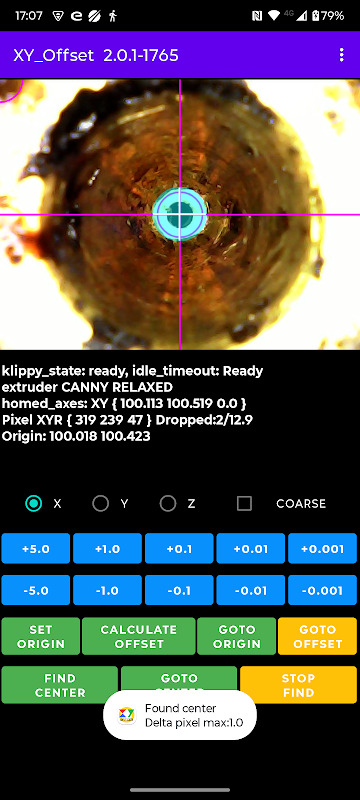

Aplikasi ini menggunakan deteksi gumpalan atau lingkaran besar OPENCV. Semua parameter dapat diubah. Ada banyak peluang untuk mengacaukan persiapan gambar dan deteksi nosel.

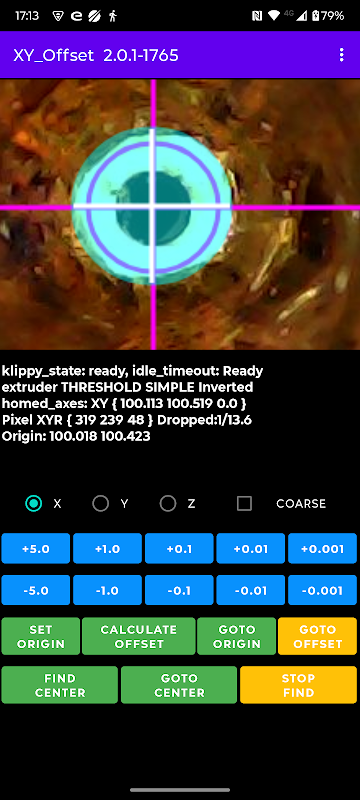

Pilih Tidak Ada (tidak ada deteksi blob) atau 1 dari 4 set parameter deteksi blob: Sederhana, Standar, Santai, dan Super. Sederhana tersedia per ekstruder dan 3 lainnya bersifat global, sehingga digunakan untuk semua ekstruder.

Deteksi lingkaran besar ditambahkan demi kelengkapan. Ada banyak jitter pada posisi nosel. Per ekstruder, metode pemilihan dan persiapan dapat dipilih dan diingat atau disimpan secara otomatis (Temukan kecocokan pertama).

Pencarian otomatis melakukan pencarian 'bata', melalui metode deteksi dan persiapan, hingga solusi pertama hanya dengan 1 deteksi gumpalan.

Ketika solusi ini dikonfirmasi selama 14 frame, pencarian berhenti.

Dengan "Temukan lanjutkan" deteksi gumpalan dipaksa untuk melanjutkan dengan metode atau persiapan berikutnya.

Catatan: Aplikasi ini memakan beban CPU dan memori yang berat. Aplikasi ini akan menjatuhkan bingkai kamera. Dalam Klipper, kecepatan bingkai webcam dapat diatur, mungkin untuk penggunaan internal di Klipper, tetapi melalui jaringan aplikasi masih mendapatkan kecepatan bingkai penuh (dalam kasus saya ~14 fps) kamera.

Menu aplikasi memiliki:

- Penafian Gunakan aplikasi dengan risiko Anda sendiri.

- Temukan kecocokan pertama Temukan deteksi pertama yang hanya memiliki 1 solusi (gumpalan) dari awal.

- Temukan lanjutkan Lanjutkan pencarian dengan cara selanjutnya.

- Lihat Simpan bingkai ke file, Balik bingkai horizontal atau vertikal, tampilkan bingkai yang diproses, sesuaikan warna dan ukuran garis.

- Sumbu rumah Sumbu rumah X, Y, Z atau XYZ.

- Extruder Pilih ekstruder (T0-T7).

- Siapkan gambar Pilih metode persiapan untuk deteksi nosel, sesuaikan metodenya.

- Deteksi nosel Pilih metode deteksi nosel dan sesuaikan parameternya (simpan/reset).

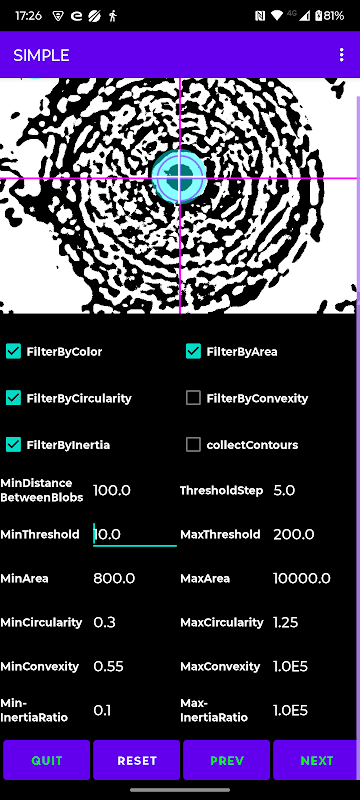

Metode deteksi BLOB SIMPLE adalah per ekstruder. Semua metode BLOB memiliki parameter yang sama tetapi nilainya berbeda.

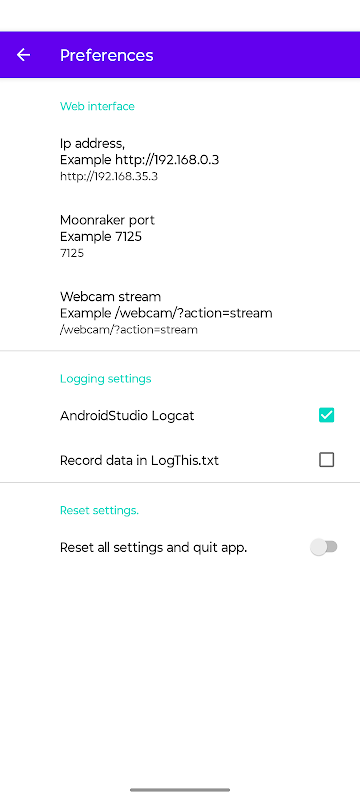

- Preferensi Tetapkan alamat Ip, port Moonraker, aliran webcam, logging.

- Kebijakan Privasi Aplikasi tidak mengumpulkan dan membagikan data apa pun.

- Keluar Keluar dari aplikasi.

Sebelum Anda mulai:

- atur semua offset gcode ke nol di file konfigurasi Klipper

- bersihkan semua nozel dari partikel filamen apa pun

- tarik kembali filamen, per kepala alat, 2 mm sehingga filamen tidak terlihat sebagai gumpalan di dalam/pada nosel

- Pastikan kamera mikroskop mempunyai alas yang kokoh dan tidak bergerak akibat getaran pada saat kepala alat/alasnya bergerak (melalui kabel USB!!).

Saya harus mencetak alas 3d, menambahkan bantalan karet lembut ke bagian bawahnya dan memasang kabel USB ke tempat tidur sebelum stabil.

- letakkan semua sumbu sebelum Anda memposisikan kamera pada pelat pembuatan.

Anda harus 'menurunkan' buildplate sebelum kamera dapat dipasang.

Sesuaikan fokus kamera secara manual.

Sematkan kabel USB ke pelat pembuat untuk mencegah gerakan yang sangat kecil!!!

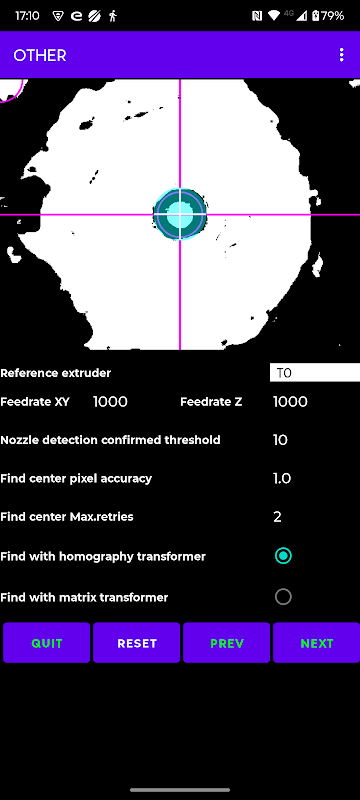

- Pilih ekstruder referensi yang akan digunakan untuk menghitung offset ekstruder lainnya.

Jika memungkinkan, mulailah dengan ekstruder yang juga dilengkapi probe Z.

- Catatan: nosel 'gelap' jauh lebih sulit dideteksi
