XY_Offset

Belki 'Brian'ın indeks Nozul kalibrasyon aracını' veya TAMV veya kTAMV'yi (klipper için k) biliyorsunuzdur? Bu araçlar, nesnenin pozlanması için genellikle yerleşik LED'lere sahip bir USB (mikroskop) kamera kullanır. Araçlar, Z probu veya çoklu takım kafası kurulumu için XY ofsetlerinin belirlenmesini kolaylaştırır.

3D yazıcımda 2 takım başlığı, bir 3dTouch Z-Probe var ve Klipper'ı çalıştırıyor.

Klipper için kTAMV bazen yazıcımdaki püskürtme ucunu tespit edemedi veya ofsetler tam kapalıydı. Bazen bunun nedeni temiz olmayan bir püskürtme ucudur ancak yeni, temiz, koyu renkli bir püskürtme ucunun da arızalanmasıdır. Neden yanlış gittiği her zaman açık değildir. Bir algılama yöntemini manuel olarak seçmek veya kullanılan yöntemlerin parametrelerinde ince ayar yapmak mümkün değildir. Tespit yöntemleri geneldir ve ekstruder başına değildir.

Uygulama OPENCV'nin damla tespitini veya yüksek daireleri kullanıyor. Tüm parametreler değiştirilebilir. Görüntü hazırlama ve nozül tespitini üst düzeye çıkarmak için bolca fırsat var.

Hiçbiri'ni (blob algılaması yok) veya 4 grup blob algılama parametresinden birini seçin: Basit, Standart, Rahat ve Süper. Basit, ekstruder başına mevcuttur ve diğer 3'ü globaldir, dolayısıyla tüm ekstrüderler için kullanılır.

Tamlık adına Hough daire tespiti eklenmiştir. Nozül konumunda çok fazla titreşim var. Ekstruder başına seçim ve hazırlama yöntemi seçilebilir ve hatırlanabilir veya otomatik olarak tutulabilir (1. uyumu bul).

Otomatik bulma, yalnızca 1 damla algılamayla 1. çözüme kadar, algılama ve hazırlama yöntemleri aracılığıyla bir 'tuğla' bulma işlemi yapar.

Bu çözüm 14 kare boyunca doğrulandığında bulma işlemi durur.

"Bul devam et" ile blob tespiti bir sonraki yönteme veya hazırlığa devam etmeye zorlanır.

Not: Uygulama, ağır bir CPU yükü ve bellek tüketicisidir. Uygulama kamera karelerini düşürecek. Klipper'da web kamerası kare hızı, muhtemelen Klipper'de dahili kullanım için ayarlanabilir, ancak ağ aracılığıyla uygulama yine de kameranın tam kare hızını (benim durumumda ~14 fps) alır.

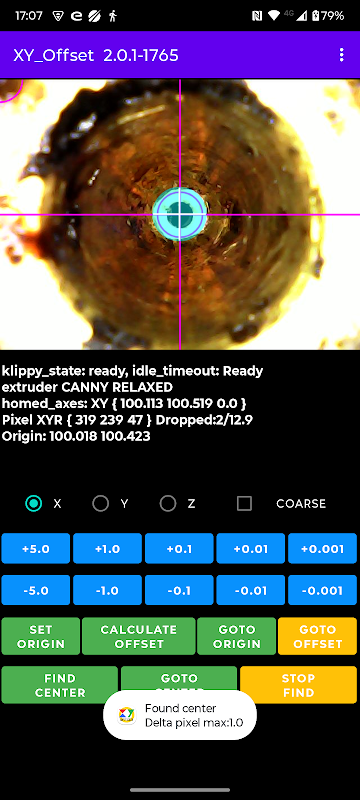

Uygulamanın menüsünde şunlar bulunur:

- Yasal Uyarı Uygulamayı kullanma riski size aittir.

- 1. uyumu bul Başlangıçtan itibaren yalnızca 1 çözümü (blob) olan ilk algılamayı bulun.

- Bul devam et Bulmaya bir sonraki yöntemle devam edin.

- Görüntüleme Çerçeveyi dosyaya kaydetme, Çerçeveyi yatay veya dikey çevirme, işlenmiş çerçeveyi görüntüleme, renkleri ve çizgi boyutunu ayarlama.

- Ana eksenler Ana X, Y, Z veya XYZ eksenleri.

- Ekstruder Bir ekstruder seçin (T0-T7).

- Görüntüyü hazırlayın Püskürtme ucu tespiti için bir hazırlama yöntemi seçin, yöntemde ince ayar yapın.

- Nozül algılama Bir nozül algılama yöntemi seçin ve parametrelerini ayarlayın (kaydet/sıfırla).

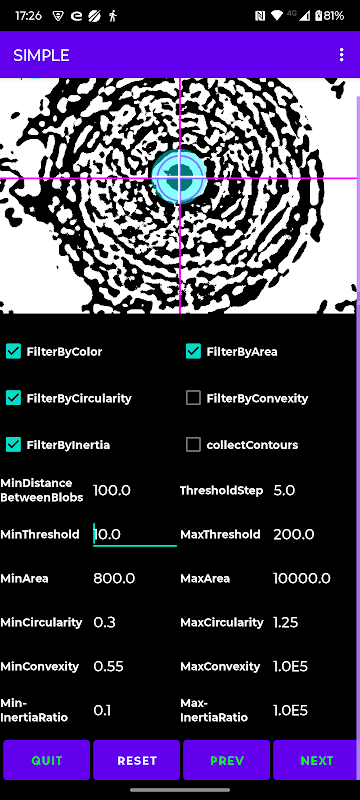

BLOB SIMPLE tespit yöntemi ekstruder başınadır. Tüm BLOB yöntemleri aynı parametrelere ancak farklı değerlere sahiptir.

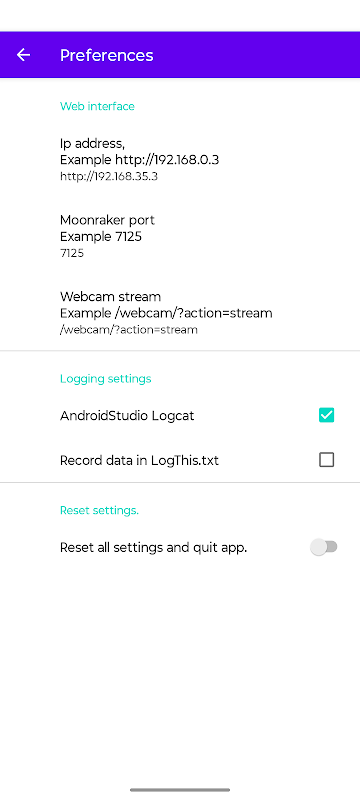

- Tercihler IP adresini, Moonraker bağlantı noktasını, web kamerası akışını, günlüğe kaydetmeyi ayarlayın.

- Gizlilik Politikası Uygulama hiçbir tür veriyi toplamaz ve paylaşmaz.

- Çıkış Uygulamadan çıkın.

Başlamadan önce:

- Klipper yapılandırma dosyasında tüm gcode ofsetlerini sıfıra ayarlayın

- tüm püskürtme uçlarını filaman partiküllerinden temizleyin

- filamenti takım başı başına 2 mm geri çekin, böylece filaman nozulun içinde/üzerinde bir damla olarak görünmez

- mikroskop kamerasının sağlam bir kaideye sahip olduğundan ve alet başlığı/yatak hareket ettiğinde (USB kablosu aracılığıyla !!) titreşim nedeniyle hareket etmediğinden emin olun.

Bir kaideyi 3 boyutlu olarak yazdırmam, altına yumuşak lastik pedler eklemem ve USB kablosunu stabil hale gelmeden yatağa sabitlemem gerekiyordu.

- kamerayı baskı tablasına yerleştirmeden önce tüm eksenleri hizalayın.

Kamera sığmadan önce yapı plakasını 'indirmeniz' gerekecektir.

Kameranın odağını manuel olarak ayarlayın.

Çok küçük hareketleri önlemek için USB kablosunu baskı plakasına sabitleyin!!!

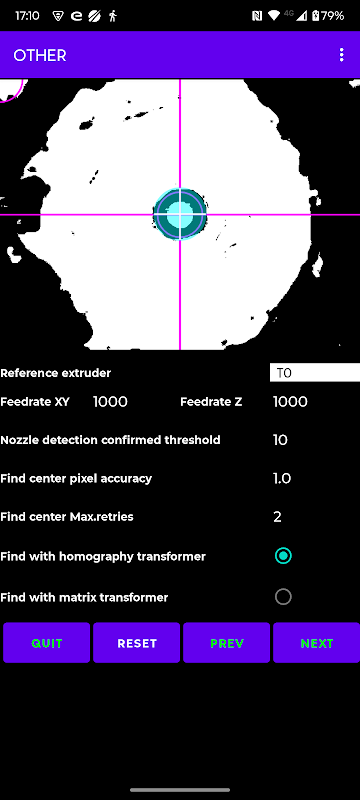

- Diğer ekstrüder ofsetlerinin hesaplanacağı referans ekstrüderi seçin.

Mümkünse, Z probunun da takılı olduğu ekstruderle başlayın.

- Not: 'karanlık' püskürtme uçlarının tespit edilmesi çok daha zordur
