XY_Offset

也许您知道“Brian 指数喷嘴校准工具”或 TAMV 或 kTAMV（k 代表 klipper）？这些工具使用 USB（显微镜）相机，通常带有内置 LED 来曝光物体。这些工具可以更轻松地确定 Z 探针或多工具头设置的 XY 偏移。

我的 3D 打印机有 2 个工具头、一个 3dTouch Z-Probe，并运行 Klipper。

kTAMV（用于 Klipper）有时无法检测到我的打印机上的喷嘴，或者偏移量刚刚关闭。有时是由于喷嘴不干净造成的，但新的、干净的深色喷嘴也出现故障。人们并不总是清楚为什么会出错。不可能手动选择检测方法或调整所用方法的参数。检测方法是全局的，而不是针对每个挤出机。

该应用程序使用 OPENCV 的斑点检测或霍夫圆。所有参数都可以调整。有足够的机会来改进图像准备和喷嘴检测。

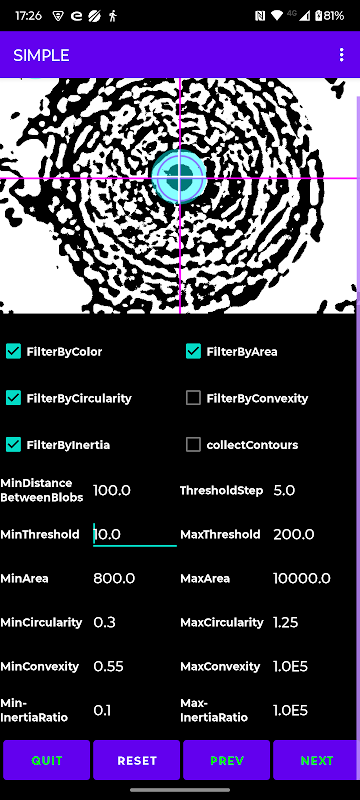

选择无（无斑点检测）或 4 组斑点检测参数中的一组：简单、标准、放松和超级。 Simple 对每个挤出机可用，其他 3 个是全局的，因此可用于所有挤出机。

为了完整起见，添加了霍夫圆检测。喷嘴位置抖动较大。每个挤出机都可以选择并记住或保持自动选择和制备方法（查找第一个适合）。

自动查找通过检测和准备方法进行“砖块”查找，直到第一个仅检测到 1 个斑点的解决方案。

当该解决方案在 14 帧期间得到确认时，查找停止。

通过“继续查找”，斑点检测将被迫继续下一个方法或准备。

注意：该应用程序是一个重CPU负载和内存消耗者。该应用程序将丢弃相机帧。在 Klipper 中，可以设置网络摄像头帧速率，可能供 Klipper 内部使用，但通过网络，应用程序仍然可以获得相机的完整帧速率（在我的情况下约为 14 fps）。

该应用程序的菜单有：

- 免责声明 使用该应用程序的风险由您自行承担。

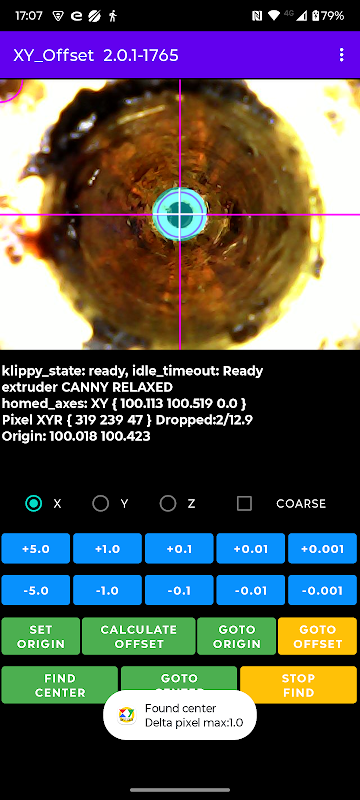

- 查找第一个拟合 查找从一开始只有 1 个解决方案（blob）的第一个检测。

- Find continue 用下一个方法继续查找。

- 查看将帧保存到文件、水平或垂直翻转帧、显示处理后的帧、调整颜色和线条大小。

- 归位轴 归位 X、Y、Z 或 XYZ 轴。

- 挤出机 选择挤出机 (T0-T7)。

- 准备图像 选择喷嘴检测的准备方法，调整该方法。

- 喷嘴检测 选择喷嘴检测方法并调整其参数（保存/重置）。

检测方法 BLOB SIMPLE 针对每个挤出机。所有 BLOB 方法都具有相同的参数但不同的值。

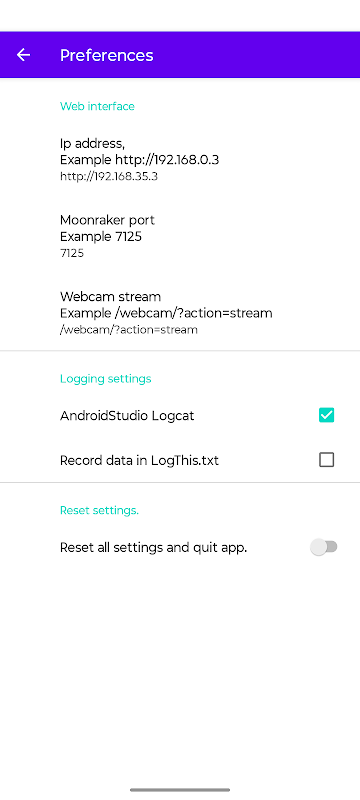

- 首选项设置 IP 地址、Moonraker 端口、网络摄像头流、日志记录。

- 隐私政策 该应用程序不收集和共享任何类型的数据。

- 退出 退出应用程序。

开始之前：

- 在 Klipper 配置文件中将所有 gcode 偏移量设置为零

- 清洁所有喷嘴中的任何细丝颗粒

- 每个工具头将灯丝缩回 2 毫米，以便喷嘴中/上的灯丝不可见为斑点

- 确保显微镜摄像头具有坚固的底座，并且当工具头/床移动时（通过 USB 电缆！！），不会因振动而移动。

我必须 3D 打印一个基座，在其底部添加软橡胶垫，然后将 USB 电缆固定在床上，然后才能稳定。

- 在将相机放置在打印平台上之前，将所有轴归位。

在安装相机之前，您必须“降低”构建板。

手动调整相机的焦距。

将 USB 电缆固定到构建板上以防止非常微小的移动！

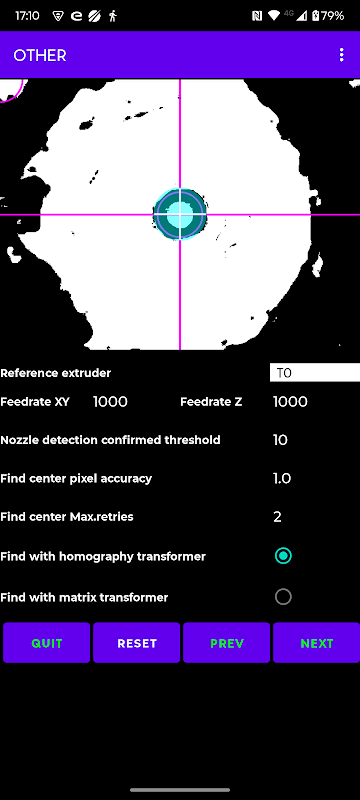

- 选择一个参考挤出机，将根据该参考挤出机计算其他挤出机偏移。

如果适用，从连接有 Z 探针的挤出机开始。

- 注意：“深色”喷嘴更难检测
