XY_Offset

ربما تعرف "أداة معايرة فوهة فهرس Brian" أو TAMV أو kTAMV (k for klipper)؟ تستخدم هذه الأدوات كاميرا USB (مجهرية)، وغالبًا ما تكون مزودة بمصابيح LED مدمجة لتعريض الكائن. تجعل الأدوات من السهل تحديد إزاحات XY للمسبار Z أو لإعداد رؤوس الأدوات المتعددة.

تحتوي طابعتي ثلاثية الأبعاد على رأسي أدوات، و3dTouch Z-Probe، وتقوم بتشغيل Klipper.

فشل kTAMV، بالنسبة لـ Klipper، في بعض الأحيان في اكتشاف الفوهة الموجودة على الطابعة الخاصة بي أو كانت الإزاحات معطلة. في بعض الأحيان يكون السبب هو عدم نظافة الفوهة، ولكن فشل أيضًا في استخدام فوهة جديدة ونظيفة داكنة اللون. ليس من الواضح دائمًا سبب حدوث الخطأ. ليس من الممكن تحديد طريقة الكشف يدويًا أو تعديل معلمات الطرق المستخدمة. طرق الكشف عالمية وليست لكل طارد.

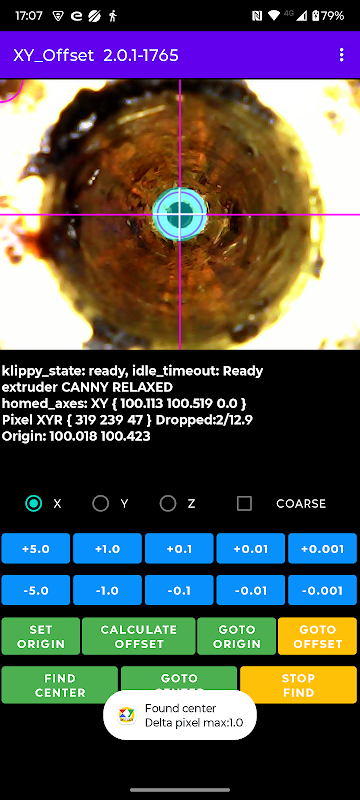

يستخدم هذا التطبيق، الذي يعمل بنظام التشغيل Android 8.0+ (Oreo)، على الأقل، دوائر OPENCV الفقاعية أو الحافة أو الكبيرة لاكتشاف الفوهة. حدد لا شيء (لا يوجد اكتشاف للفوهة) أو إحدى طرق اكتشاف الفوهة الستة. لكل الطارد يمكن تحديد طريقة الاختيار والتحضير يدويا. ولكن من الممكن أيضًا البحث التلقائي عن "البحث عن الملاءمة الأولى". يؤدي هذا إلى إجراء بحث "لبنة"، من خلال طرق الإعداد ومن ثم الكشف، حتى الحل الأول مع اكتشاف نقطة واحدة فقط. عندما يتم تأكيد الحل الذي تم العثور عليه خلال عدد من الإطارات، يتوقف البحث. باستخدام "البحث عن متابعة"، يُجبر اكتشاف النقطة الكبيرة على الاستمرار بالطريقة التالية أو طريقة التحضير. وهو يشتمل الآن على نوع من الكشف عن طريق المجهر والكاميرا.

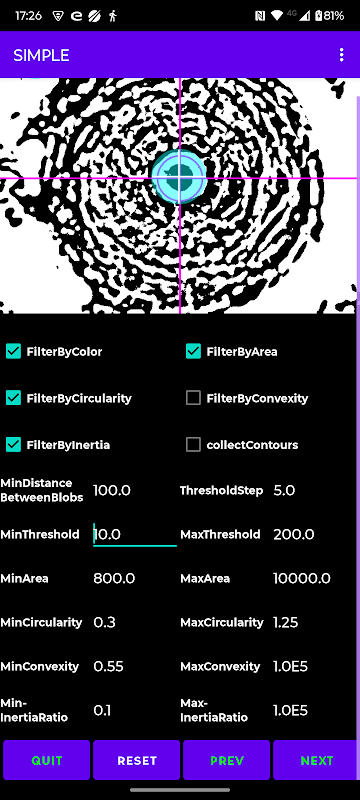

يمكن تعديل جميع المعلمات تقريبًا، معظمها لكل طارد. هناك فرصة كبيرة لربط إعداد الصورة و/أو اكتشاف الفوهة.

إذا لم يكن لديك هاتف يعمل بنظام Android، فيمكنك تشغيل التطبيق من جهاز الكمبيوتر المنزلي الخاص بك باستخدام مشغل تطبيقات Android مثل Blue Stacks أو LDPlayer أو بدائل أخرى.

ملاحظة: يمكن أن يمثل التطبيق حملاً ثقيلًا على وحدة المعالجة المركزية ومستهلكًا للذاكرة لهاتفك. سيقوم التطبيق بإسقاط إطارات الكاميرا حسب سرعة الهاتف. داخل Klipper، يمكن ضبط معدل إطارات كاميرا الويب، ربما للاستخدام الداخلي في Klipper، ولكن عبر الشبكة، لا يزال التطبيق يحصل على معدل الإطارات الكامل (في حالتي ~ 14 إطارًا في الثانية) للكاميرا.

أستخدم كاميرات مجهرية مع كابل USB (تحقق من ارتفاعها قبل الشراء، يضيف كابل USB 4-6 سم).

قبل أن تبدأ:

- اضبط جميع إزاحات gcode على الصفر في ملف تكوين Klipper

- تنظيف جميع الفوهات من أي جزيئات فتيل

- قم بسحب الفتيل، لكل رأس أداة، بمقدار 2 مم بحيث لا يكون الفتيل مرئيًا كنقطة داخل/على الفوهة

- تأكد من أن كاميرا المجهر لها قاعدة صلبة ولا تتحرك بسبب الاهتزازات عندما يتحرك رأس الأداة/السرير (عبر كابل USB !!).

اضطررت إلى طباعة قاعدة ثلاثية الأبعاد وإضافة وسادات مطاطية رفيعة إلى أسفلها وتثبيت كابل USB على السرير قبل أن يستقر.

- قم بإعادة توجيه جميع المحاور قبل وضع الكاميرا على لوحة التصميم.

سيتعين عليك "خفض" لوحة التصميم قبل أن تناسب الكاميرا.

ضبط تركيز الكاميرا يدويًا.

قم بتثبيت كابل USB بلوحة التصميم لمنع الحركات الصغيرة جدًا !!!

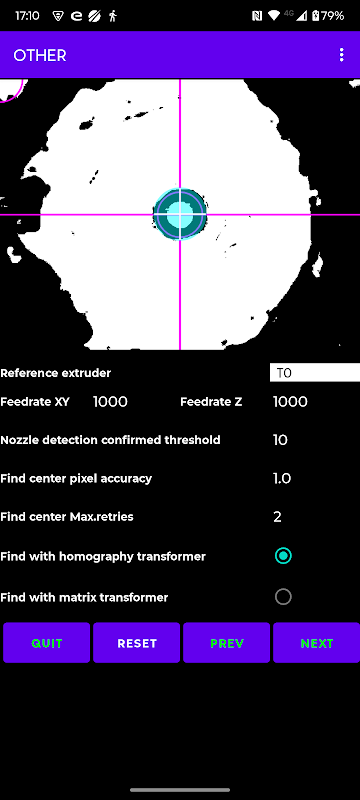

- حدد الطارد المرجعي الذي سيتم حساب إزاحات الطارد الأخرى منه.

إذا أمكن، ابدأ بالطارد الذي تم توصيل المسبار Z به أيضًا.

- ملاحظة: يصعب اكتشاف الفوهات "المظلمة".
