XY_Offset

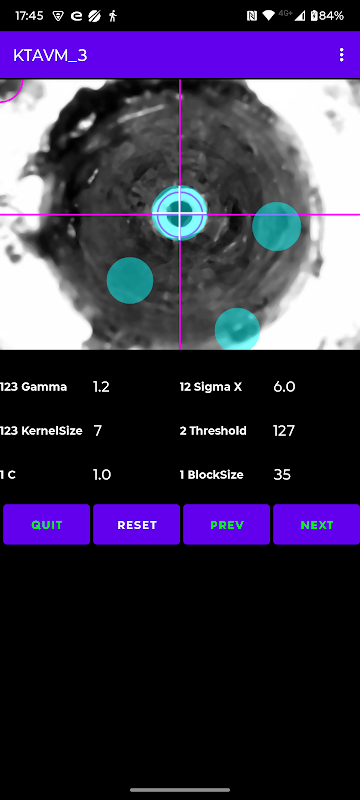

شاید «ابزار کالیبراسیون نازل شاخص برایان» یا TAMV یا kTAMV (k برای کلیپر) را بشناسید؟ این ابزارها از یک دوربین USB (میکروسکوپ) استفاده می کنند که اغلب دارای LED های داخلی برای نوردهی جسم است. این ابزارها تعیین افست های XY را برای پروب Z یا راه اندازی چند سر ابزار آسان تر می کند.

چاپگر سه بعدی من دارای 2 سر ابزار، 3dTouch Z-Probe است و Klipper را اجرا می کند.

kTAMV، برای کلیپر، گاهی اوقات نتوانست نازل چاپگر من را تشخیص دهد یا افست ها فقط خاموش بودند. گاهی اوقات علت آن یک نازل تمیز نیست، اما یک نازل جدید، تمیز و تیره رنگ نیز از کار می افتد. همیشه مشخص نیست که چرا اشتباه شد. انتخاب دستی روش تشخیص یا تغییر پارامترهای روش های مورد استفاده امکان پذیر نیست. روش های تشخیص جهانی هستند و به ازای اکسترودر نیستند.

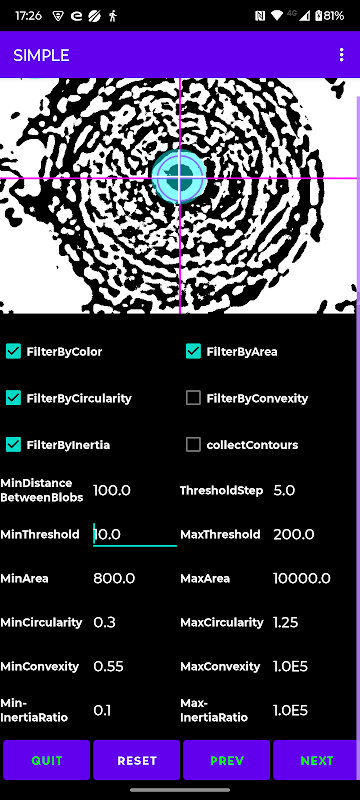

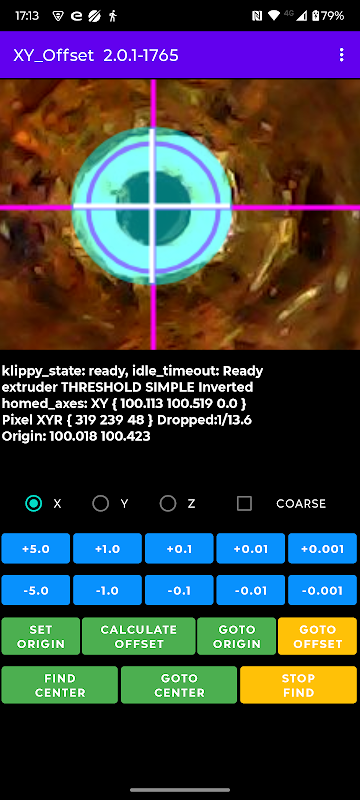

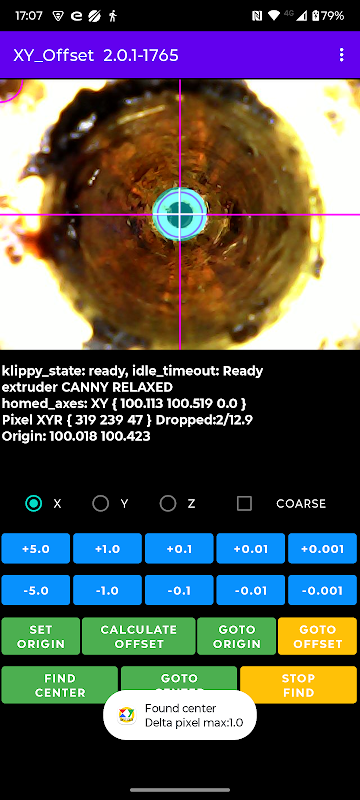

این برنامه، حداقل Android 8.0+ (Oreo)، از حباب، لبه یا حلقه‌های OPENCV برای تشخیص نازل استفاده می‌کند. None (بدون تشخیص نازل) یا یکی از 6 روش تشخیص نازل را انتخاب کنید. برای هر اکسترودر، روش انتخاب و آماده سازی را می توان به صورت دستی انتخاب کرد. اما یافتن خودکار "Find 1st fit" نیز امکان پذیر است. این یک "آجر" را از طریق روش‌های آماده‌سازی و سپس تشخیص، تا اولین راه‌حل با تشخیص تنها 1 لکه انجام می‌دهد. هنگامی که راه حل یافت شده در طول تعدادی فریم تأیید شد، یافتن متوقف می شود. با "پیدا کردن ادامه" تشخیص لکه مجبور به ادامه روش بعدی یا روش آماده سازی می شود. اکنون شامل نوعی تشخیص میکروسکوپ-دوربین-حرکت است.

تقریباً همه پارامترها را می توان تغییر داد، اکثر آنها در هر اکسترودر. فرصت کافی برای آماده سازی تصویر و/یا تشخیص نازل وجود دارد.

اگر تلفن Android ندارید، می‌توانید با استفاده از پخش‌کننده برنامه Android مانند Blue Stacks، LDPlayer یا سایر گزینه‌ها، برنامه را از رایانه خانگی خود اجرا کنید.

توجه: این برنامه می تواند یک بار CPU و مصرف کننده حافظه سنگین برای تلفن شما باشد. این برنامه بسته به سرعت گوشی، فریم های دوربین را حذف می کند. در Klipper نرخ فریم وب‌کم را می‌توان تنظیم کرد، احتمالاً برای استفاده داخلی در Klipper، اما از طریق شبکه، برنامه همچنان نرخ فریم کامل (در مورد من 14 فریم در ثانیه) دوربین را دریافت می‌کند.

من از دوربین های میکروسکوپی با کابل USB استفاده می کنم (قبل از خرید ارتفاع آن را بررسی کنید، کابل USB 4-6 سانتی متر اضافه می کند).

قبل از شروع:

- تمام افست های gcode را در فایل پیکربندی کلیپر صفر کنید

- تمام نازل ها را از ذرات رشته ای تمیز کنید

- رشته را به ازای هر سر ابزار، 2 میلی متر جمع کنید تا فیلامنت به صورت لکه ای در/روی نازل دیده نشود.

- مطمئن شوید که دوربین میکروسکوپ دارای یک پایه محکم است و به دلیل لرزش هنگام حرکت سر ابزار / تخت (از طریق کابل USB !!) حرکت نمی کند.

من مجبور شدم یک پایه را به صورت سه بعدی پرینت کنم، پدهای لاستیکی نازکی را به پایین آن اضافه کنم و کابل USB را قبل از اینکه ثابت شود به تخت بچسبانم.

- قبل از اینکه دوربین را روی صفحه ساخت قرار دهید، همه محورها را خانه کنید.

قبل از قرار گرفتن دوربین، باید صفحه ساختمان را پایین بیاورید.

فوکوس دوربین را به صورت دستی تنظیم کنید.

کابل USB را به صفحه ساخت پین کنید تا از حرکات بسیار ریز جلوگیری کنید.

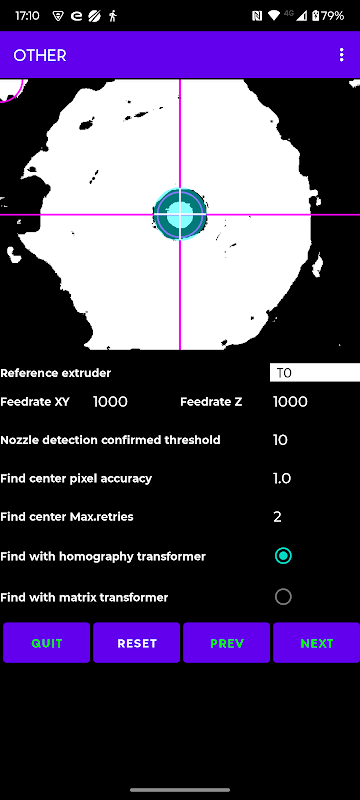

- یک اکسترودر مرجع را انتخاب کنید که سایر افست های اکسترودر از آن محاسبه شود.

در صورت امکان، با اکسترودر شروع کنید که پروب Z را نیز به آن متصل کرده است.

- توجه: تشخیص نازل های تاریک بسیار دشوارتر است
