XY_Offset

บางทีคุณอาจรู้จัก 'เครื่องมือสอบเทียบหัวฉีดดัชนีของ Brian' หรือ TAMV หรือ kTAMV (k สำหรับ klipper) เครื่องมือเหล่านี้ใช้กล้อง USB (กล้องจุลทรรศน์) ซึ่งมักจะมีไฟ LED ในตัวสำหรับการรับแสงของวัตถุ เครื่องมือช่วยให้กำหนดออฟเซ็ต XY สำหรับ Z-probe หรือการตั้งค่าหัวเครื่องมือหลายหัวได้ง่ายขึ้น

เครื่องพิมพ์ 3D ของฉันมีหัวเครื่องมือ 2 หัว นั่นคือ 3dTouch Z-Probe และรัน Klipper

kTAMV สำหรับ Klipper บางครั้งล้มเหลวในการตรวจจับหัวฉีดบนเครื่องพิมพ์ของฉัน หรือออฟเซ็ตเพิ่งปิดไป บางครั้งสาเหตุเกิดจากหัวฉีดไม่สะอาด แต่หัวฉีดสีเข้มใหม่ที่สะอาดก็ล้มเหลวเช่นกัน มันไม่ชัดเจนเสมอไปว่าทำไมมันถึงผิดพลาด ไม่สามารถเลือกวิธีการตรวจจับด้วยตนเองหรือปรับแต่งพารามิเตอร์ของวิธีการที่ใช้ได้ วิธีการตรวจจับเป็นแบบสากลและไม่ใช่แบบต่อเครื่องอัดรีด

แอปใช้การตรวจจับหยดหรือวงกลมของ OPENCV พารามิเตอร์ทั้งหมดสามารถปรับแต่งได้ มีโอกาสมากพอที่จะขันสกรูการเตรียมภาพและการตรวจจับหัวฉีดให้สูงขึ้น

เลือก ไม่มี (ไม่มีการตรวจจับหยด) หรือ 1 จาก 4 ชุดพารามิเตอร์การตรวจจับหยด: แบบธรรมดา มาตรฐาน ผ่อนคลาย และขั้นสูง Simple มีจำหน่ายต่อเครื่องอัดรีด 1 เครื่อง และอีก 3 เครื่องเป็นแบบสากล ดังนั้นจึงใช้สำหรับเครื่องอัดรีดทั้งหมด

เพิ่มการตรวจจับวงกลม Hough เพื่อความสมบูรณ์ มีความกระวนกระวายใจมากที่ตำแหน่งหัวฉีด ต่อเครื่องอัดรีด สามารถเลือกและจดจำวิธีการเลือกและการเตรียม หรือคงไว้แบบอัตโนมัติได้ (ค้นหาขนาดที่ 1)

การค้นหาอัตโนมัติจะค้นหา 'อิฐ' โดยใช้วิธีการตรวจจับและการเตรียมการ จนกระทั่งโซลูชันที่ 1 มีการตรวจจับหยดเพียง 1 ครั้ง

เมื่อโซลูชันนี้ได้รับการยืนยันระหว่าง 14 เฟรม การค้นหาจะหยุดลง

ด้วย "ค้นหาดำเนินการต่อ" การตรวจจับหยดจะถูกบังคับให้ดำเนินการตามวิธีการหรือการเตรียมการถัดไป

หมายเหตุ: แอปนี้มีการใช้งาน CPU และหน่วยความจำจำนวนมาก แอพจะดรอปเฟรมกล้อง ภายใน Klipper สามารถตั้งค่าอัตราเฟรมของเว็บแคมได้ อาจเป็นสำหรับการใช้งานภายในใน Klipper แต่ผ่านเครือข่าย แอปยังคงได้รับอัตราเฟรมเต็ม (ในกรณีของฉัน ~ 14 fps) ของกล้อง

เมนูของแอปมี:

- ข้อจำกัดความรับผิดชอบ ใช้แอปด้วยความเสี่ยงของคุณเอง

- ค้นหาแบบที่ 1 ค้นหาการตรวจจับครั้งแรกที่มีเพียง 1 วิธี (blob) ตั้งแต่เริ่มต้น

- ค้นหาต่อ ค้นหาต่อด้วยวิธีถัดไป

- ดูบันทึกเฟรมลงไฟล์ พลิกเฟรมแนวนอนหรือแนวตั้ง แสดงเฟรมที่ประมวลผล ปรับแต่งสีและขนาดเส้น

- แกนโฮม แกน X, Y, Z หรือ XYZ

- เครื่องอัดรีด เลือกเครื่องอัดรีด (T0-T7)

- เตรียมภาพ เลือกวิธีการเตรียมการตรวจจับหัวฉีด ปรับแต่งวิธีการ

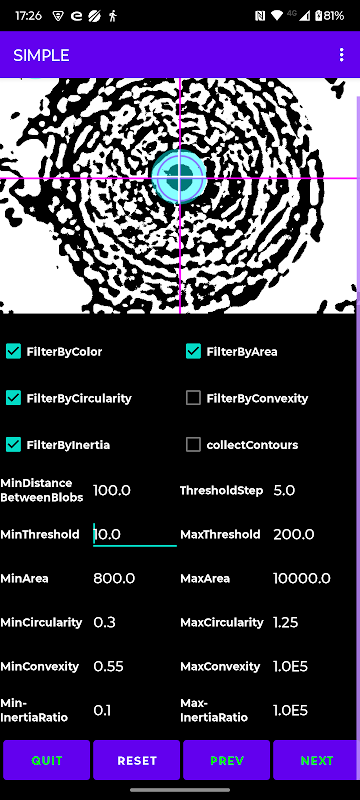

- การตรวจจับหัวฉีด เลือกวิธีการตรวจจับหัวฉีดและปรับแต่งพารามิเตอร์ (บันทึก/รีเซ็ต)

วิธีการตรวจจับ BLOB SIMPLE เป็นแบบต่อเครื่องอัดรีด วิธี BLOB ทั้งหมดมีพารามิเตอร์เหมือนกันแต่มีค่าต่างกัน

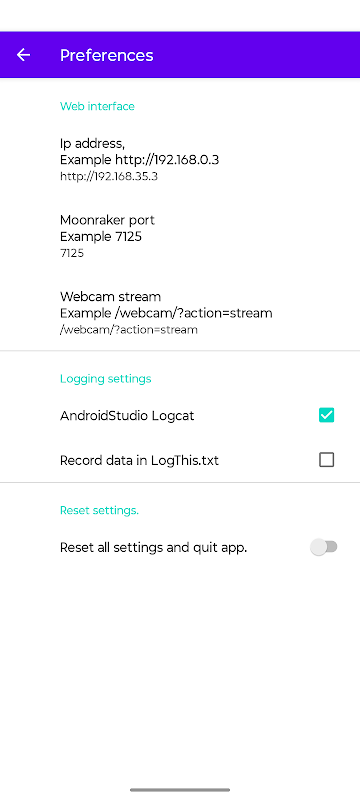

- การตั้งค่าตั้งค่าที่อยู่ IP, พอร์ต Moonraker, สตรีมเว็บแคม, การบันทึก

- นโยบายความเป็นส่วนตัว แอปไม่รวบรวมและแชร์ข้อมูลใด ๆ

- ออก ออกจากแอป

ก่อนที่คุณจะเริ่ม:

- ตั้งค่าออฟเซ็ต gcode ทั้งหมดให้เป็นศูนย์ในไฟล์กำหนดค่า Klipper

- ทำความสะอาดหัวฉีดทั้งหมดของอนุภาคเส้นใยใด ๆ

- ดึงเส้นใยต่อหัวเครื่องมือ 2 มม. เพื่อไม่ให้มองเห็นเส้นใยเป็นหยดใน/บนหัวฉีด

- ตรวจสอบให้แน่ใจว่ากล้องไมโครสโคปมีฐานที่มั่นคง และไม่เคลื่อนที่เนื่องจากการสั่นสะเทือนเมื่อหัวเครื่องมือ/ฐานเคลื่อนที่ (ผ่านสาย USB !!)

ฉันต้องพิมพ์แท่นโดยใช้เครื่องพิมพ์ 3 มิติ เพิ่มแผ่นยางนุ่มที่ด้านล่าง และปักหมุดสาย USB เข้ากับเตียงก่อนที่มันจะมั่นคง

- กลับบ้านทุกแกนก่อนที่คุณจะวางกล้องบนฐานรองพิมพ์

คุณจะต้อง 'ลด' แผ่นรองก่อนจึงจะใส่กล้องได้

ปรับโฟกัสของกล้องด้วยตนเอง

เสียบสาย USB เข้ากับฐานรองเพื่อป้องกันการเคลื่อนไหวเล็กๆ น้อยๆ !!!

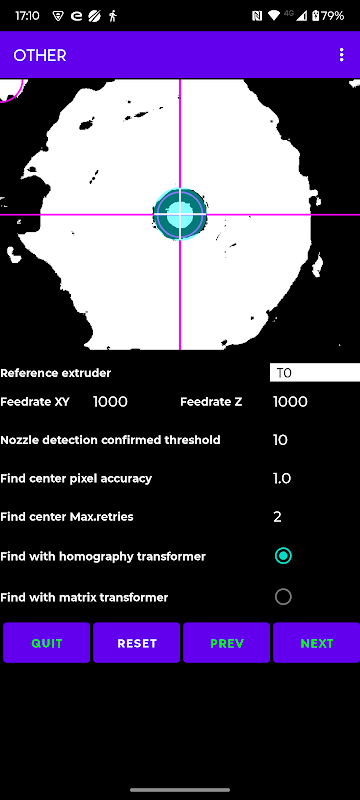

- เลือกเครื่องอัดรีดอ้างอิงที่จะใช้คำนวณค่าชดเชยของเครื่องอัดรีดอื่น

หากเป็นไปได้ ให้เริ่มต้นด้วยเครื่องอัดรีดที่มีโพรบ Z ติดไว้ด้วย

- หมายเหตุ: หัวฉีด 'สีเข้ม' ตรวจจับได้ยากกว่ามาก
