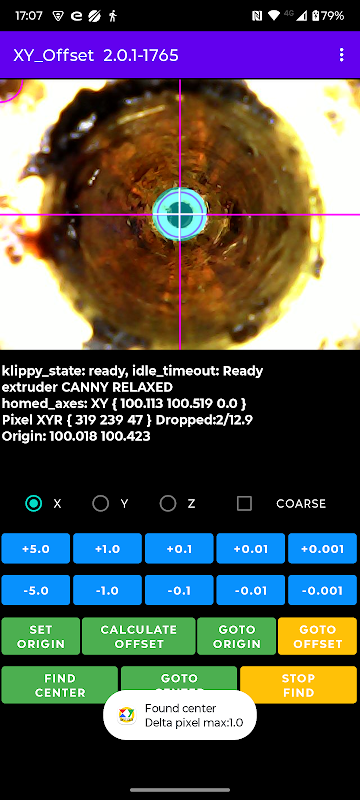

XY_Offset

혹시 '브라이언의 인덱스 노즐 교정 도구'나 TAMV 또는 kTAMV(klipper의 경우 k)를 아시나요? 이러한 도구는 종종 물체 노출을 위한 LED가 내장된 USB(현미경) 카메라를 사용합니다. 이 도구를 사용하면 Z 프로브 또는 다중 도구 헤드 설정에 대한 XY 오프셋을 더 쉽게 결정할 수 있습니다.

내 3D 프린터에는 2개의 도구 헤드, 3dTouch Z-Probe가 있고 Klipper를 실행합니다.

Klipper용 kTAMV가 가끔 내 프린터의 노즐을 감지하지 못하거나 오프셋이 방금 벗어난 경우가 있었습니다. 때로는 깨끗하지 않은 노즐로 인해 발생하는 경우도 있지만 깨끗하고 어두운 색상의 새 노즐도 고장났습니다. 왜 잘못되었는지 항상 명확한 것은 아닙니다. 탐지 방법을 수동으로 선택하거나 사용된 방법의 매개변수를 조정할 수 없습니다. 감지 방법은 압출기별로 적용되지 않고 전역적으로 적용됩니다.

앱은 OPENCV의 얼룩 감지 또는 허프 서클을 사용합니다. 모든 매개변수를 조정할 수 있습니다. 이미지 준비 및 노즐 감지를 망칠 기회가 충분합니다.

없음(얼룩 감지 없음) 또는 4가지 얼룩 감지 매개변수 세트(단순, 표준, 완화 및 슈퍼) 중 하나를 선택합니다. Simple은 압출기별로 사용할 수 있고 나머지 3개는 전역이므로 모든 압출기에 사용됩니다.

완전성을 위해 허프 서클 감지가 추가되었습니다. 노즐 위치에 지터가 많습니다. 압출기별로 선택 및 준비 방법을 선택하고 기억하거나 자동으로 유지할 수 있습니다(첫 번째 맞춤 찾기).

자동 찾기는 감지 및 준비 방법을 통해 1개의 얼룩만 감지하는 첫 번째 솔루션까지 '브릭' 찾기를 수행합니다.

14프레임 동안 이 솔루션이 확인되면 찾기가 중지됩니다.

"계속 찾기"를 사용하면 블롭 감지가 다음 방법이나 준비를 계속 진행하게 됩니다.

참고: 이 앱은 CPU 로드가 많고 메모리를 많이 소비합니다. 앱이 카메라 프레임을 삭제합니다. Klipper 내에서 웹캠 프레임 속도를 설정할 수 있습니다(아마도 Klipper 내부 사용을 위해). 그러나 네트워크를 통해 앱은 여전히 ​​카메라의 전체 프레임 속도(내 경우에는 ~14fps)를 얻습니다.

앱 메뉴에는 다음이 포함됩니다.

- 면책조항 앱 사용에 따른 책임은 본인에게 있습니다.

- 첫 번째 적합 찾기 처음부터 솔루션(블롭)이 1개만 있는 첫 번째 탐지를 찾습니다.

- 찾기 계속 다음 방법으로 찾기를 계속합니다.

- 보기 프레임을 파일로 저장하고, 프레임을 수평 또는 수직으로 뒤집고, 처리된 프레임을 표시하고, 색상과 선 크기를 조정합니다.

- 홈 축 홈 X, Y, Z 또는 XYZ 축.

- 압출기 압출기(T0~T7)를 선택합니다.

- 이미지 준비 노즐 감지를 위한 준비 방법을 선택하고 방법을 조정합니다.

- 노즐 감지 노즐 감지 방법을 선택하고 해당 매개변수를 조정합니다(저장/재설정).

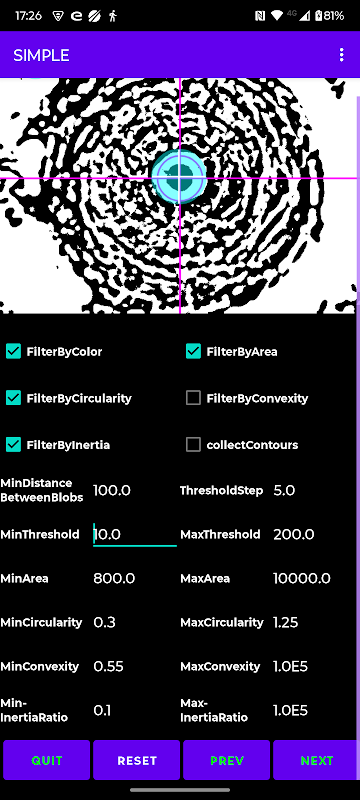

BLOB SIMPLE 감지 방법은 압출기별로 이루어집니다. 모든 BLOB 메소드에는 동일한 매개변수가 있지만 값은 다릅니다.

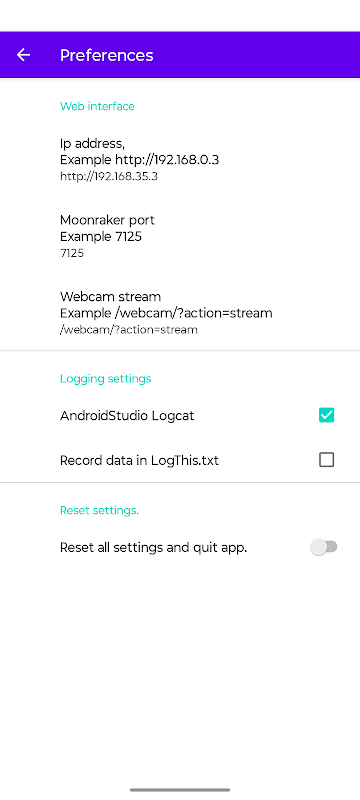

- 기본 설정 IP 주소, Moonraker 포트, 웹캠 스트림, 로깅을 설정합니다.

- 개인정보 보호정책 이 앱은 어떠한 종류의 데이터도 수집하고 공유하지 않습니다.

- 종료 앱을 종료합니다.

시작하기 전에:

- Klipper 구성 파일에서 모든 gcode 오프셋을 0으로 설정합니다.

- 필라멘트 입자가 있는 모든 노즐을 청소합니다.

- 필라멘트가 노즐 안/위의 얼룩으로 보이지 않도록 툴헤드당 2mm씩 필라멘트를 후퇴시킵니다.

- 현미경 카메라가 견고한 받침대를 갖고 있고 툴헤드/베드가 움직일 때 진동으로 인해 움직이지 않는지 확인하십시오(USB 케이블을 통해 !!).

받침대를 3D 프린팅하고 바닥에 부드러운 고무 패드를 추가한 다음 침대가 안정되기 전에 USB 케이블을 침대에 고정해야 했습니다.

- 빌드 플레이트에 카메라를 배치하기 전에 모든 축을 홈으로 이동합니다.

카메라가 장착되기 전에 제작판을 '낮춰'야 합니다.

카메라의 초점을 수동으로 조정합니다.

아주 작은 움직임도 방지하기 위해 USB 케이블을 빌드플레이트에 고정하세요!!!

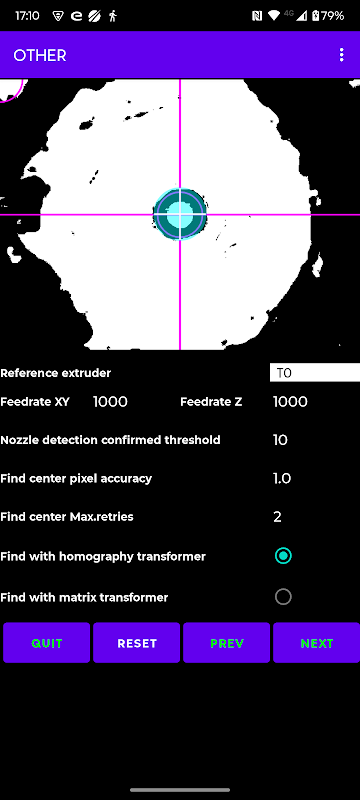

- 다른 압출기 ​​오프셋을 계산할 참조 압출기를 선택합니다.

해당하는 경우 Z-프로브가 부착된 압출기로 시작하세요.

- 참고: '어두운' 노즐은 감지하기가 훨씬 더 어렵습니다.
