ixSplitZ

Fiber kraan splitsingsverhouding-assistent

ixSplitZ helpt u de juiste splitsingsratio selecteren voor een glasvezel kraan door het berekenen van het licht begroting van de inzet milieu.

Glasvezelkabels worden gebruikt om computers en netwerkapparatuur aansluiten voor snelle communicatie 1-100 gigabits per seconde. Een vezel kraan kan in de kabel ingevoegd af te splitsen deel van het licht en stuur het naar beneden een andere kabel op een netwerk monitoring tool zoals een intrusion detection systeem of een protocol analyzer. Splitsingsverhouding de kraan identificeert welk percentage van het licht wordt afgesplitst voor de tool. Bijvoorbeeld, een 50/50 split-ratio betekent dat een gelijke hoeveelheid licht aan het gereedschap en op onderaan de hoofdkabel wordt verzonden. Een 70/30 verhouding kraan houdt 70% van het licht in de hoofdkabel en stuurt 30% van de tool. De optimale splitsingsverhouding voor een gegeven implementatie wordt gevonden door het berekenen van het licht budget gebaseerd op factoren zoals de lengte van de verschillende kabels en de lancering kracht en de ontvangstgevoeligheid van de optische zendontvangers aan de uiteinden van de kabels. ixSplitZ neemt de sleur van deze berekeningen door te laten u eenvoudig de verschillende parameters en onmiddellijk het ontwerp marges op elk eindpunt voor diverse split verhoudingen.

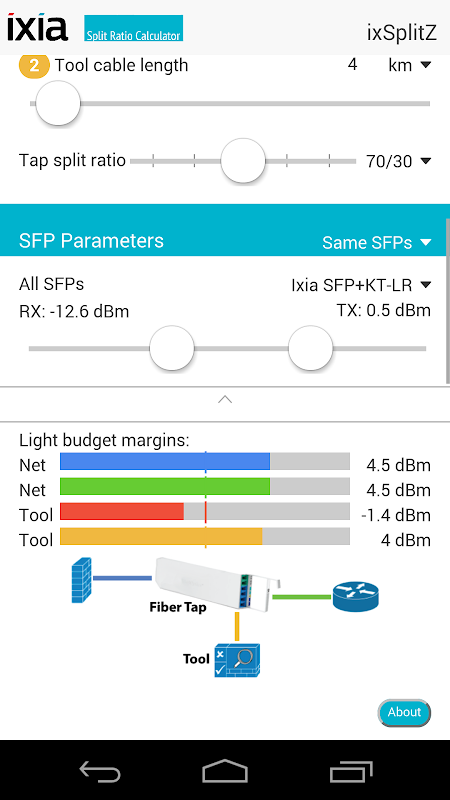

App werking: De voettekst van de app toont een kraan in het midden van een oost-west-netwerk link (de blauwe en groene kabels), met getapte gegevens naar het zuiden om een ​​tool (het goud kabel, die twee data draagt ​​stromen neer op geïnstalleerd het gereedschap en geen terugkeer verkeer). Boven de grafisch, vier bars geven het licht begroting marges in op elk van de vier eindpunten als u de configuratie data variëren. Als de marge lager is dan 0 op een eindpunt, wordt de balk rood, waarschuwt u dat er dat splitverhouding niet zal werken in deze implementatie.

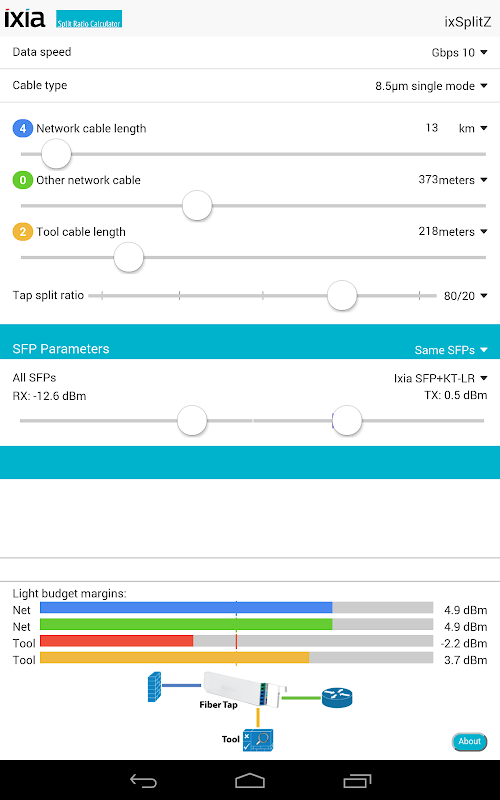

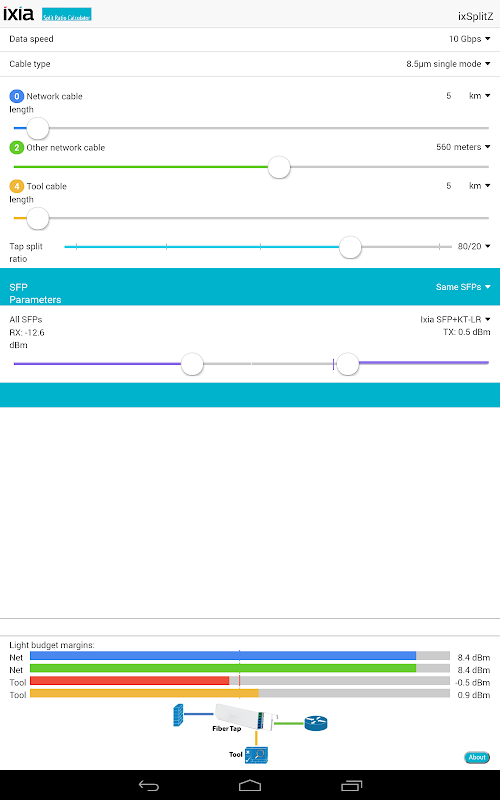

Selecteer uw link snelheid en het type kabel, en gebruik de top drie schuifregelaars om uw kabellengtes voeren. De badges aan de linkerkant verschijnt een dialoogvenster dat u kunt gebruiken om het aantal extra verbindingen te voeren (dat wil zeggen, patchpanelen, voeg 1 voor elk gekoppeld connectorpaar) in elke kabel. Elke splice voegt-0.5dBm voor multimode,-0.2dBm voor single mode. (Het eindpunt aansluitingen zijn al ingecalculeerd, zodat de badge moeten lezen 0 als de kabel verbindt de eindpunten direct.) Gebruik de vierde schuifregelaar om splitsverhouding de kraan te veranderen en te kijken hoe het invloed op het licht begroting marges op de vier eindpunten.

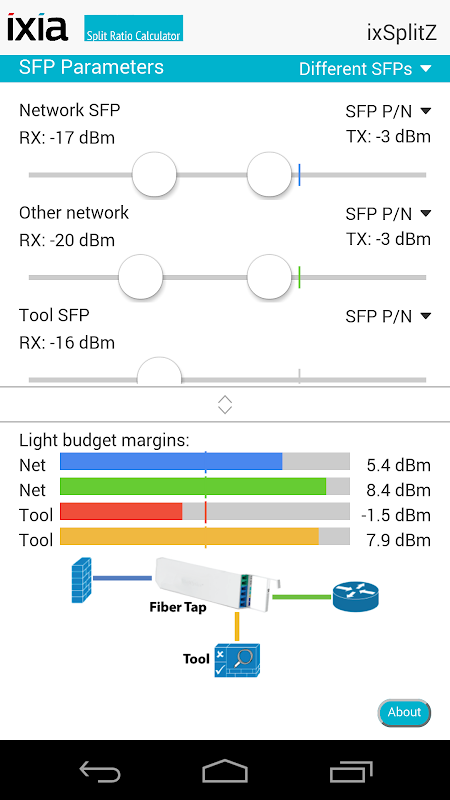

Gebruik de sectie SFP Parameters om de lancering kracht te geven en de gevoeligheid van de transceivers die u gebruikt te ontvangen. Als u "Zelfde SFP's," de Ixia SFP voor de geselecteerde snelheid en het type kabel wordt automatisch gebruikt voor alle vier eindpunten. Als u "Verschillende SFP's," u kunt selecteren door SFP onderdeelnummer uit de pulldown lijst aan de rechterkant, of u kunt kijken op de informatie in de fiches van uw transceivers te voeren met behulp van de schuifregelaars. De pulldown lijst biedt slechts transceivers die zijn afgestemd op de verbindingssnelheid en het type kabel die in het bovenste gedeelte.

Als u wilt de onderliggende berekeningen ixSplitZ presteert begrijpen, klikt u op de knop Info in de rechter benedenhoek, klik vervolgens op de link 'App berekeningen uitgelegd (pdf) ".

ixSplitZ wordt u aangeboden door Ixia, een leider in oplossingen die test, beoordelen, en netwerken en datacenters te optimaliseren om veilige application delivery te versnellen en. Ixia levert "aan"!
