JT Assistant

وارننگ! یہ ایک وراثت ایپلی کیشن ہے جو اپ ڈیٹس وصول نہیں کرے گی۔ اگر آپ نئی خصوصیات اور بہتری کے خواہاں ہیں تو براہ کرم اوپن کیسکیڈ CAD اسسٹنٹ (جو دیگر 3D فارمیٹس کے علاوہ JT فائلوں کو پڑھنے کی حمایت کرتا ہے) کو آزمائیں۔

OPEN CASCADE JT اسسٹنٹ برائے Android JT فارمیٹ میں فائلوں کے لیے ایک آف لائن ناظر ہے، ایک صنعت پر مرکوز، اعلیٰ کارکردگی، ہلکا پھلکا، 3D مصنوعات کی نمائندگی کے لیے تیار کردہ فائل فارمیٹ، جسے Siemens PLM سافٹ ویئر نے تیار کیا ہے۔ JT فائلوں میں صنعتی پیمانے کی اسمبلیاں ہوسکتی ہیں (100 000 حصوں تک)۔

JT اسسٹنٹ JT میشز کو ہینڈل کرتا ہے اور لیٹ لوڈنگ، CPU پر مبنی سائز اور ویزیبلٹی فلٹریشن تکنیکوں کو سپورٹ کرتا ہے تاکہ بھری ہوئی اور بصری ڈیٹا کی مقدار کو بہتر بنایا جا سکے، نیز لیول آف ڈیٹیل (LOD) مینجمنٹ۔

اگر آپ اس ٹیکنالوجی کو اپنے کاروبار کے لیے حسب ضرورت حل تیار کرنے کے لیے استعمال کرنا چاہتے ہیں، تو ہم سے اس پر رابطہ کریں: https://dev.opencascade.org/webform/contact_us

تعاون یافتہ JT ڈیٹا

JT فائل ورژن 8.0 - 9.5 فی الحال تعاون یافتہ ہیں۔ ٹیسلیشن ڈیٹا اور اسمبلی ڈھانچہ تصور کیا جاتا ہے۔ یک سنگی اور غیر یک سنگی اسمبلیوں کی حمایت کی جاتی ہے۔

ماڈل کے اسمبلی سٹرکچر کو ٹری براؤزر کے ذریعے نیویگیٹ کیا جا سکتا ہے، اسمبلی میں پرزوں کے نام اور ان کی مثالیں دکھاتے ہوئے (اگر دستیاب ہو)۔ ماڈل کا معائنہ کرنے کے لیے اسمبلی کے اجزاء کو چھپایا یا دکھایا جا سکتا ہے۔

جے ٹی اسسٹنٹ کے ساتھ کچھ نمونہ JT فائلیں شامل ہیں۔ آپ کو مزید مثالیں Siemens PLM ویب سائٹ، JT2Go صفحہ، یا GrabCAD ویب سائٹ پر مل سکتی ہیں۔

عام آپریشنز

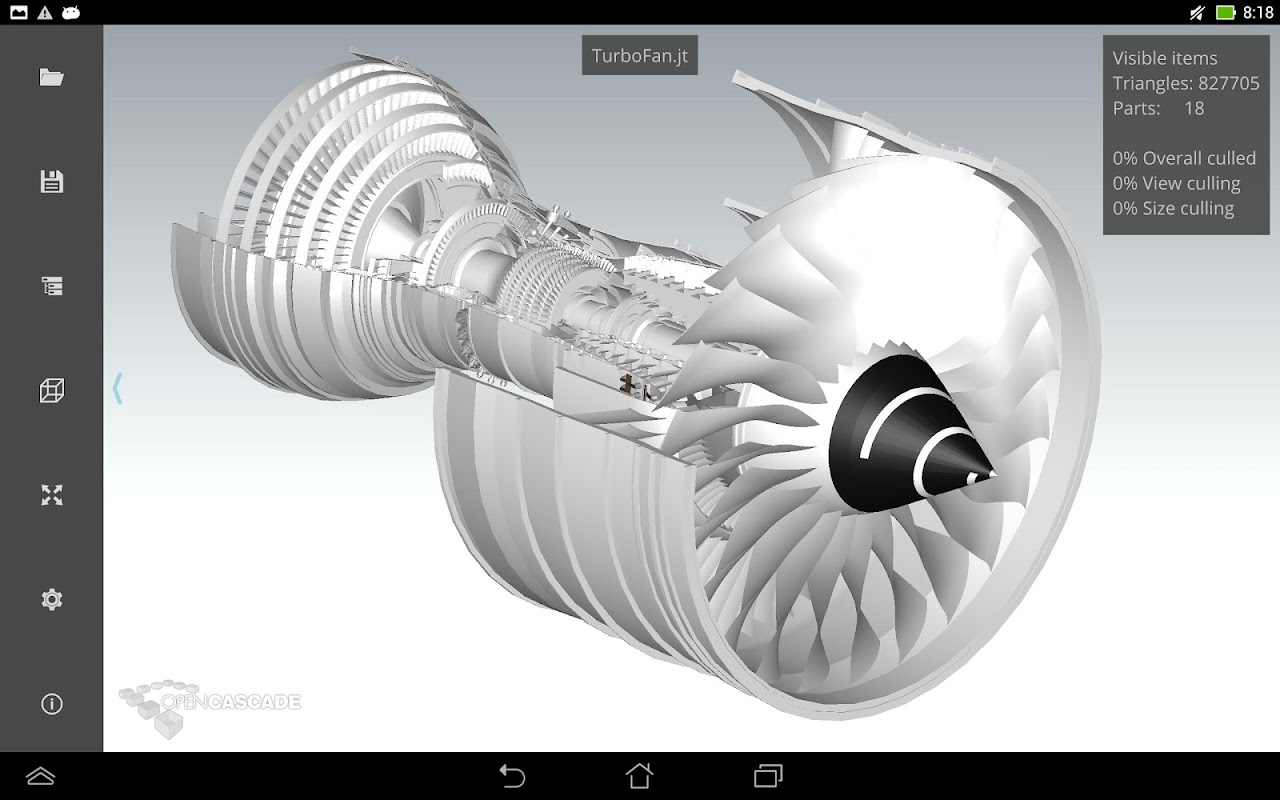

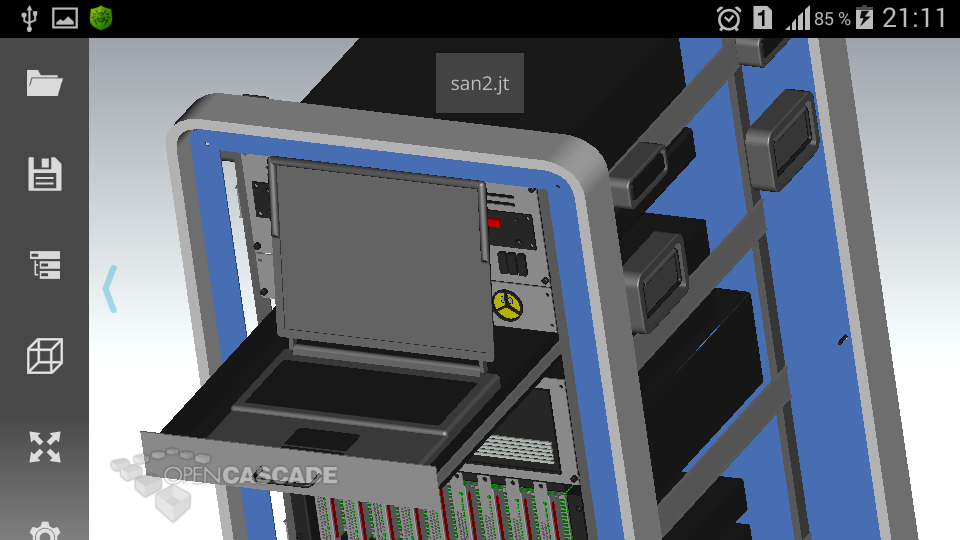

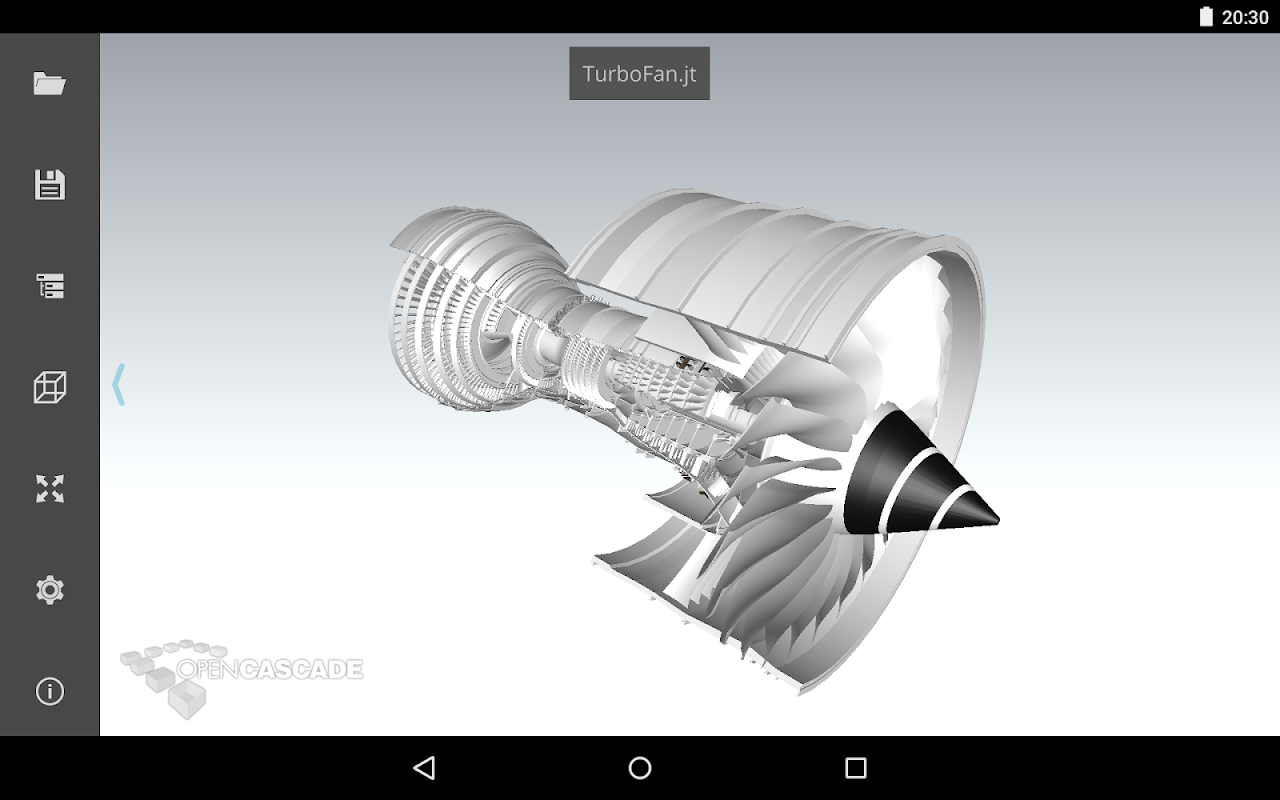

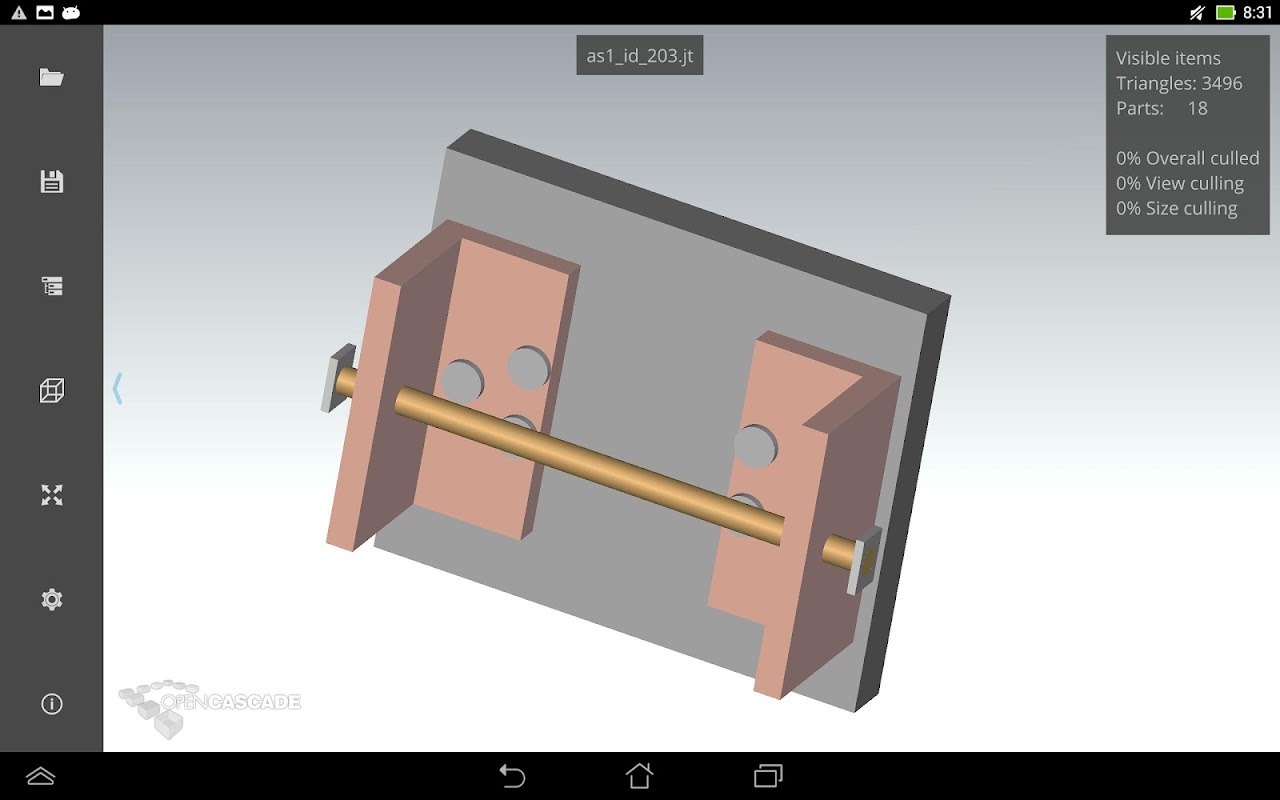

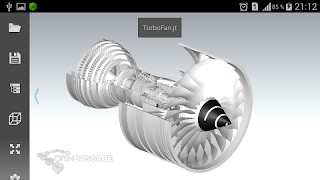

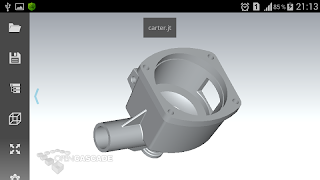

JT اسسٹنٹ فار اینڈرائیڈ کو ملٹی ٹچ اسکرین والے آلات کے لیے بہتر بنایا گیا ہے اور انگلیوں کے اشاروں سے 3D منظر کی بدیہی ہیرا پھیری فراہم کرتا ہے۔

ناظرین پارٹ جیومیٹری کی کثیر ریزولیوشن نمائندگی کے ساتھ ساتھ متحرک LOD مینجمنٹ، فرسٹم کلنگ، اور سائز کلنگ کی تکنیکوں پر مشتمل اصلاحی تصور اور انتخاب کی حمایت کرتا ہے۔

بائیں ٹول بار ونڈو میں ماڈل فٹ کرنے اور معیاری نظاروں کے انتخاب کے لیے بٹن فراہم کرتی ہے۔ سیٹنگز کا ذیلی مینیو ناظرین اور ایپلیکیشن کے اختیارات کے ساتھ ساتھ ماڈل کی معلومات تک رسائی فراہم کرتا ہے۔

فائلیں مقامی اسٹوریج (اندرونی میموری یا SD کارڈ) سے کھولی جا سکتی ہیں۔ JT اسسٹنٹ اینڈرائیڈ کے ساتھ ضم ہوتا ہے تاکہ فائل ایسوسی ایشنز کو سپورٹ کرنے والی ایپلی کیشنز اسے JT فائلوں کو کھولنے کے لیے لانچ کریں۔ مثال کے طور پر، آپ میل کے ذریعے بھیجی گئی JT فائل کو میل کلائنٹ میں اٹیچمنٹ پر سادہ کلک کرکے کھول سکتے ہیں۔

فائل کو محفوظ کریں ڈائیلاگ ماڈل کی موجودہ تصویر کو PNG فارمیٹ میں محفوظ کرنے کی اجازت دیتا ہے۔ اگر ٹارگٹ ڈائرکٹری میل کو منتخب کیا جاتا ہے، تو میل کلائنٹ خود بخود محفوظ شدہ فائل کے ساتھ منسلکہ کے طور پر شروع ہو جائے گا۔

تعاون یافتہ پلیٹ فارمز

JT اسسٹنٹ کو جدید درمیانی سطح کے ٹیبلٹس اور اسمارٹ فونز کی ایک رینج پر کام کرنے کے لیے تجربہ کیا گیا ہے۔ نوٹ کریں کہ یہ صرف لینڈ اسکیپ اسکرین کی سمت بندی کو سپورٹ کرتا ہے اور یہ فون پر تکلیف دہ ہوسکتا ہے۔

درخواست کے لیے OpenGL ES 3.0+ ڈیوائس درکار ہے۔

حدودات

یہ جے ٹی اسسٹنٹ کا پہلا ورژن ہے اور اس میں درج ذیل حدود ہیں:

- JT فائل ورژن 8.0 - 9.5 فی الحال تعاون یافتہ ہیں۔

- صرف tessellated ڈیٹا کو تصور کیا جاتا ہے (BRep جیومیٹری، PMI ڈیٹا، اور صفات کو نظر انداز کر دیا جاتا ہے)؛

- جے ٹی فارمیٹ میں ایکسپورٹ کے لیے کوئی تعاون نہیں؛

- کارکردگی اور چھوٹی اسکرین سائز والے آلات کے لیے بہتر نہیں ہے۔

ڈیوائس پر منحصر ہے، بڑی فائلوں کو کھولنے میں وقت لگ سکتا ہے۔ کم رینج والے گرافک پروسیسر والے آلات بڑے ماڈلز کی نمائش میں سست ہو سکتے ہیں۔
