CAD Assistant

Android के लिए OPEN CASCADE CAD Assistant 3D CAD और मेश मॉडल के लिए एक ऑफ़लाइन व्यूअर और कन्वर्टर है।

यदि आप अपने व्यवसाय के लिए अनुकूलित समाधानों के विकास के लिए इस तकनीक का उपयोग करना चाहते हैं, तो हमसे यहां संपर्क करें:

https://dev.opencascade.org/webform/contact_us

बुनियादी CAD मॉडल देखना और परिवर्तित करना

ओपन कैस्केड टेक्नोलॉजी (ओसीसीटी) के सीएडी डेटा एक्सचेंज घटक द्वारा बुनियादी कार्यक्षमता प्रदान की जाती है।

समर्थित फ़ाइल स्वरूप और डेटा हैं:

- BREP: आकार ज्यामिति, टोपोलॉजी और असेंबली संरचना के लिए मूल OCCT प्रारूप।

- IGES (5.1 और 5.3): आकार ज्यामिति, रंग, शीर्ष-स्तरीय ऑब्जेक्ट नाम, फ़ाइल जानकारी।

- STEP (AP203 और AP214): आकृति ज्यामिति, असेंबली संरचना, रंग, नाम, सत्यापन गुण, फ़ाइल जानकारी।

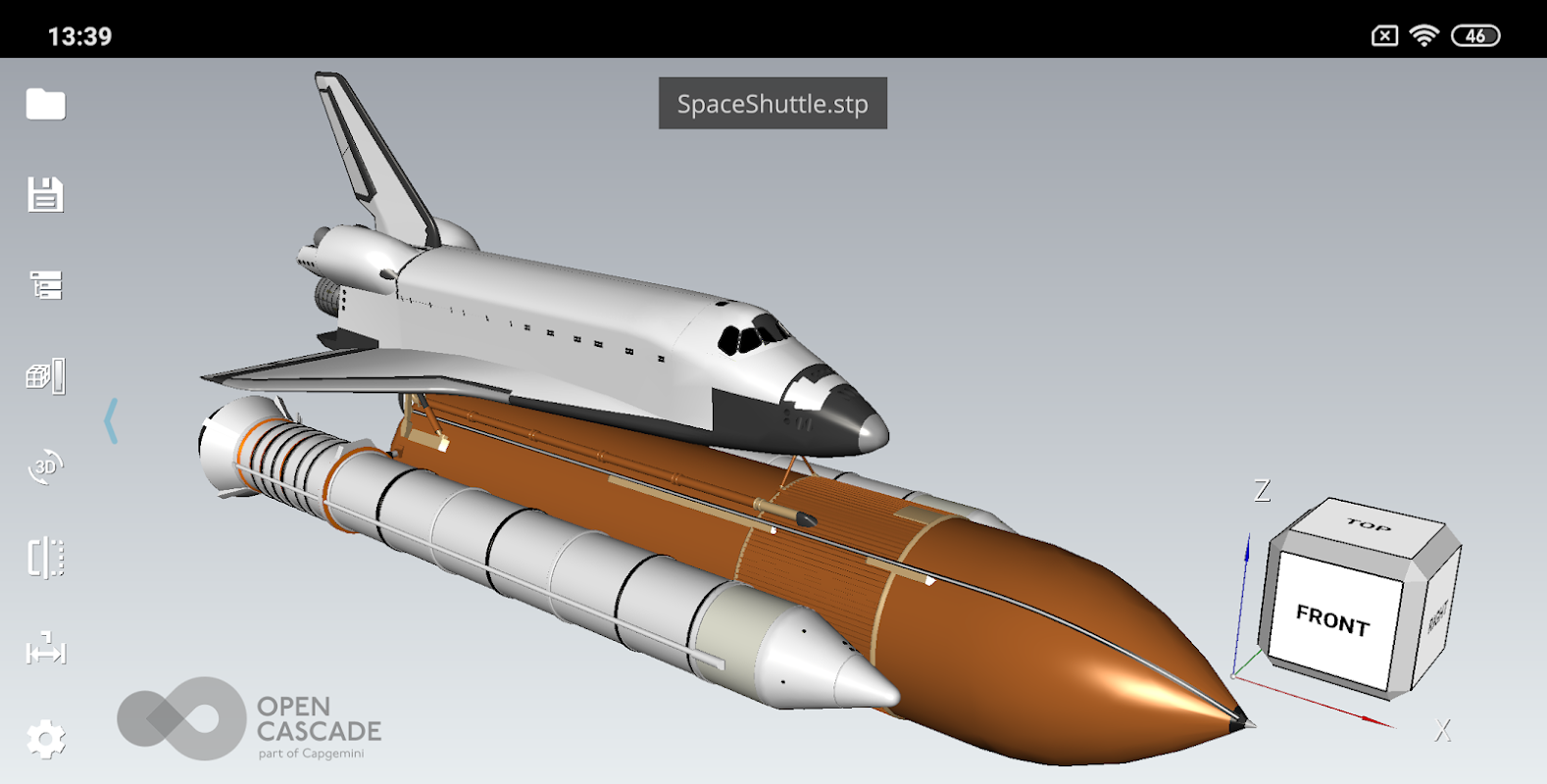

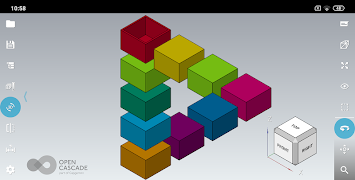

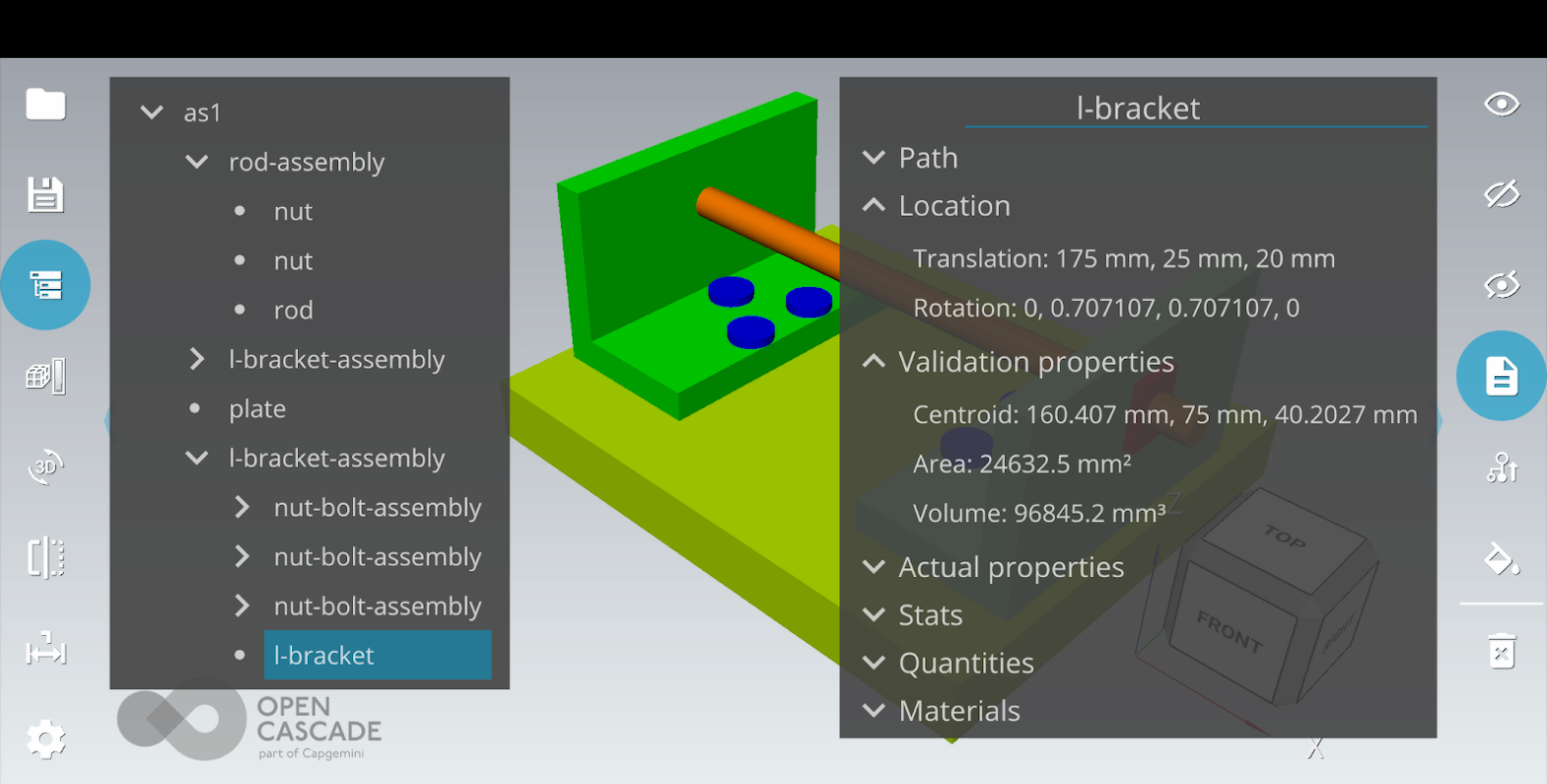

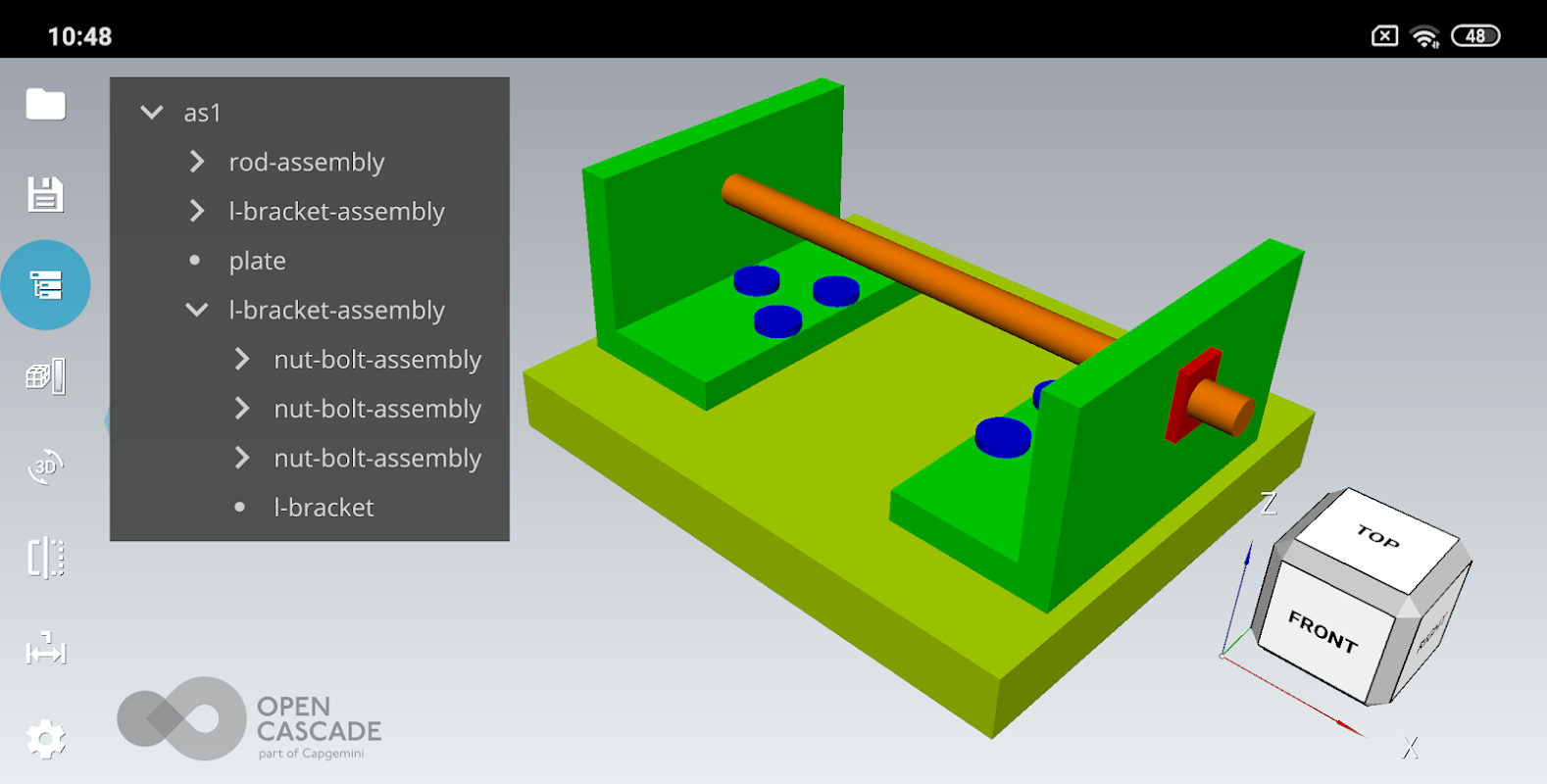

मॉडल की असेंबली संरचना को ट्री ब्राउज़र के माध्यम से नेविगेट किया जा सकता है। मॉडल का निरीक्षण करने के लिए असेंबली के घटकों को छुपाया या दिखाया जा सकता है। इसके गुणों के लिए चयनित उप-विधानसभा या भाग से पूछताछ की जा सकती है।

सीएडी मॉडल (संपूर्ण या चयनित भाग या उप-विधानसभा) किसी भी समर्थित सीएडी या जाल प्रारूप में निर्यात किया जा सकता है।

मेष डेटा देखना

अतिरिक्त कार्यक्षमता संबंधित डेटा के साथ मेष मॉडल को देख रही है, जिसे ओसीसीटी के मेश विज़ुअलाइज़ेशन घटक का उपयोग करके कार्यान्वित किया गया है।

समर्थित जाल प्रारूप हैं:

- glTF 3D संपत्तियों के लिए एक खुला मानक है।

- एसटीएल 3डी प्रिंटिंग में वास्तविक मानक है।

- पीएलवाई में मेश नोड्स और तत्वों से जुड़े डेटा को स्टोर करने की क्षमता है। यदि आपके आवेदन में जाल द्वारा दर्शाया गया मॉडल है, तो इसे आसानी से पीएलवाई प्रारूप में सहेजा जा सकता है और टैबलेट पर देखा जा सकता है। प्रत्येक बहुभुज या नोड में अतिरिक्त डेटा (RGB रंग या अदिश) जोड़ा जा सकता है।

- OBJ 3D एनिमेशन के लिए मानक है और अधिकांश 3D ग्राफिक्स अनुप्रयोगों द्वारा समर्थित है।

- JT 3D CAD डेटा के कुशल विज़ुअलाइज़ेशन के लिए ISO मानक है।

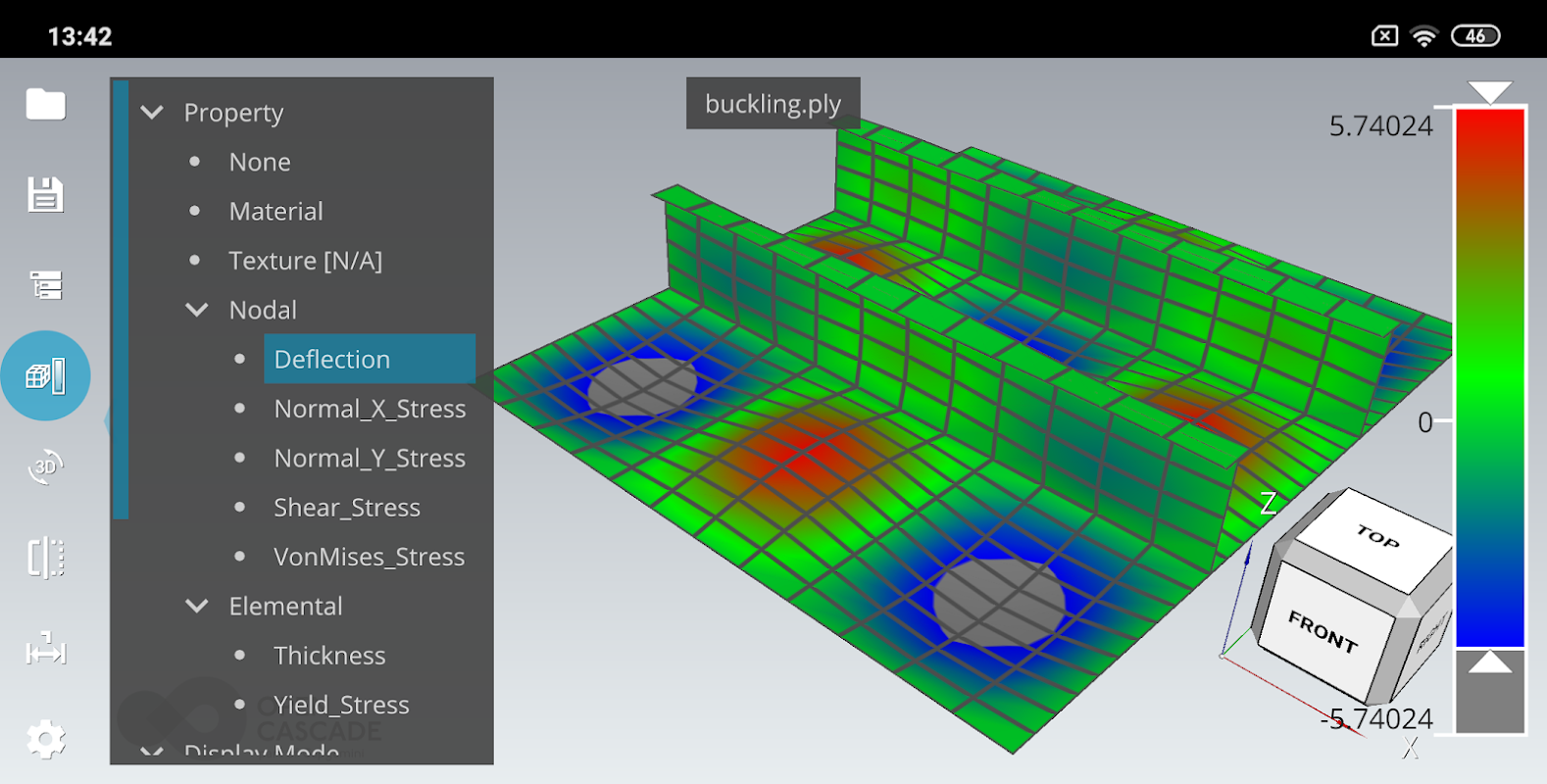

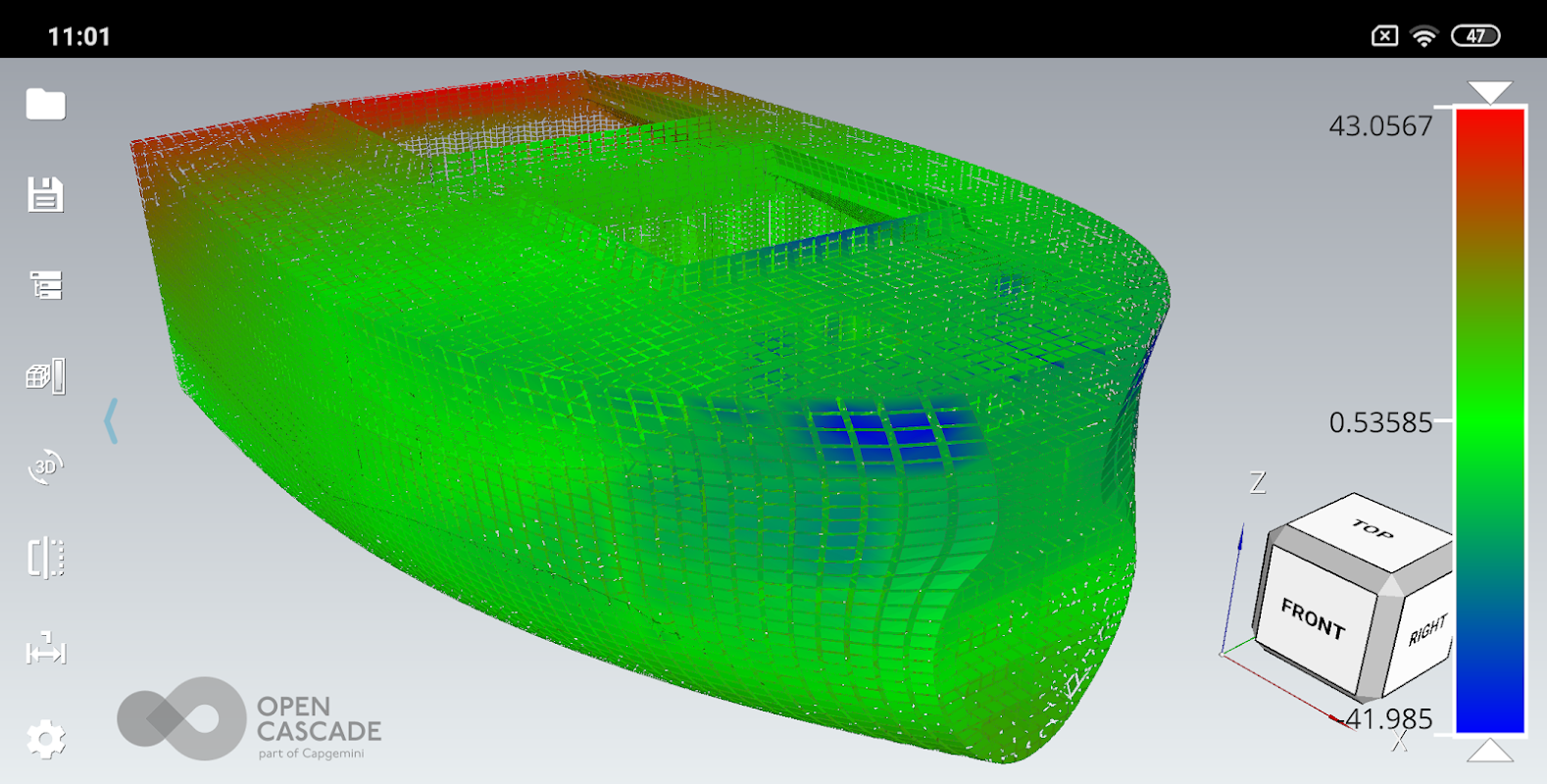

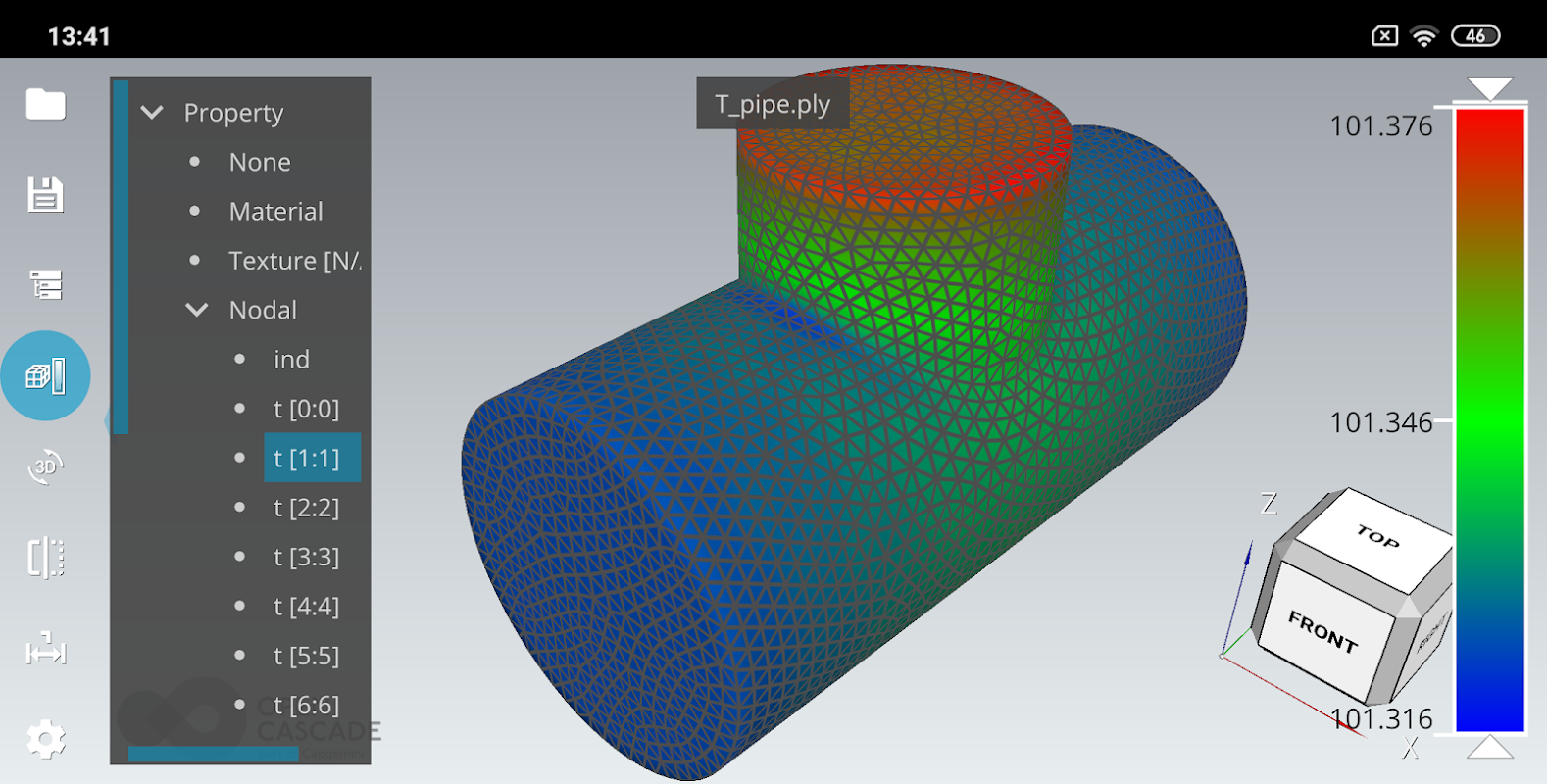

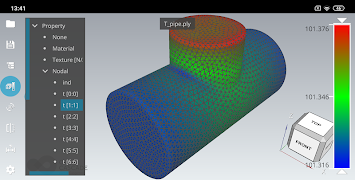

सीएडी सहायक आपको वायरफ्रेम, छायांकित और सिकुड़ते दृश्य में जाल देखने की अनुमति देता है। यदि मेश में संबंधित बनावट, रंग या स्केलर डेटा है, तो इसे चयनित गुण के अनुसार रंगीन तत्वों के साथ देखा जा सकता है। अदिश मात्राओं के लिए इंटरैक्टिव रंग पैमाना दिखाया गया है, जो प्रदर्शित मात्राओं की सीमा में हेरफेर करने के लिए नियंत्रण प्रदान करता है।

सामान्य ऑपरेशन

एंड्रॉइड के लिए सीएडी सहायक मल्टी-टच स्क्रीन वाले उपकरणों के लिए अनुकूलित है और उंगली के इशारों द्वारा 3 डी दृश्य का सहज हेरफेर प्रदान करता है।

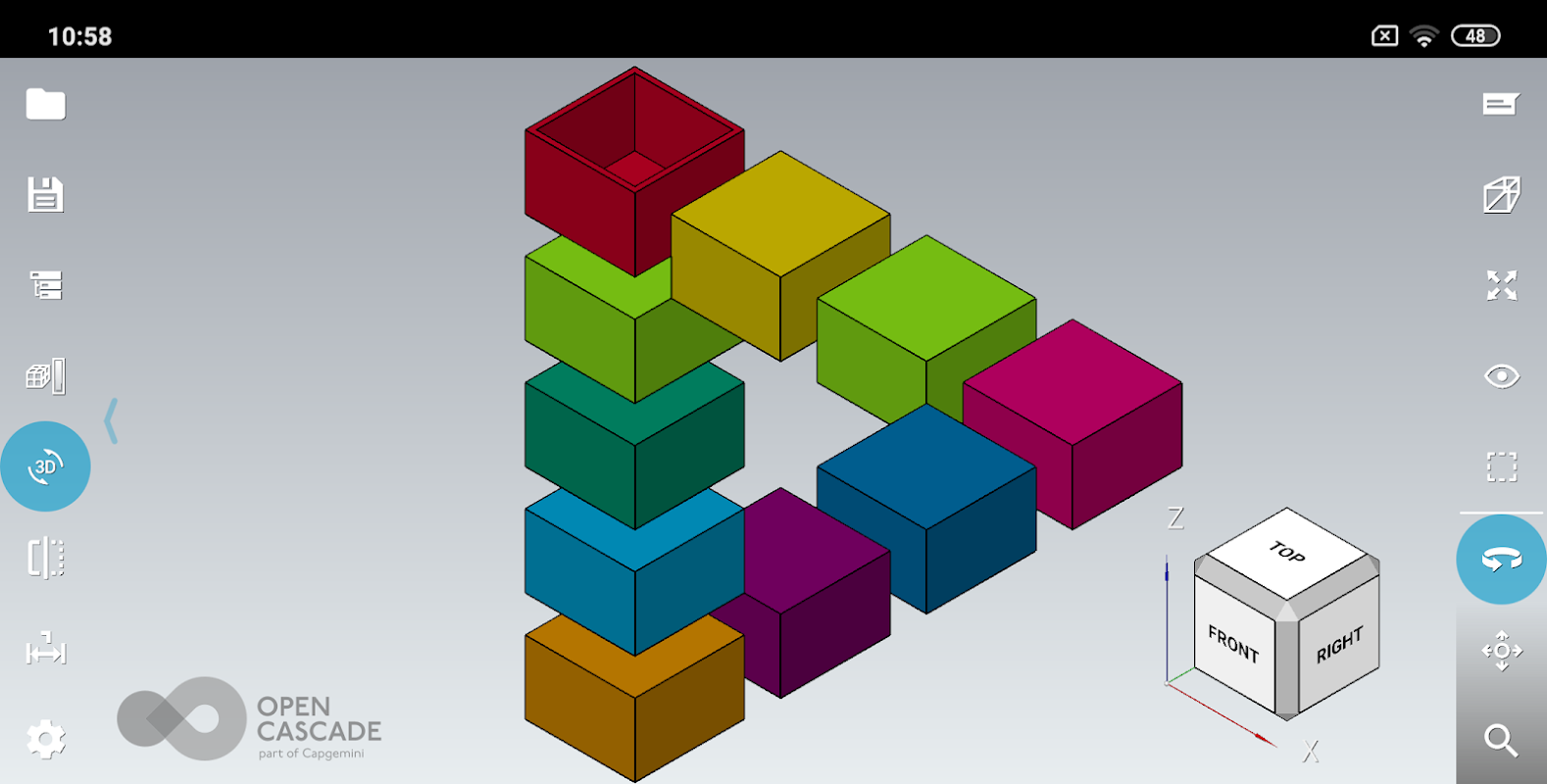

लेफ्ट टूलबार विंडो में मॉडल को फिट करने और मानक दृश्यों की पसंद के लिए बटन प्रदान करता है। सेटिंग्स सबमेनू दर्शक और एप्लिकेशन विकल्प, फ़ाइल जानकारी और संदेश लॉग तक पहुंच प्रदान करता है।

फ़ाइलें स्थानीय भंडारण (आंतरिक मेमोरी या एसडी कार्ड) से खोली जा सकती हैं। सीएडी सहायक एंड्रॉइड के साथ एकीकृत करता है ताकि फाइल एसोसिएशन का समर्थन करने वाले एप्लिकेशन प्रासंगिक प्रकार की फाइलें खोलने के लिए इसे लॉन्च कर सकें। उदाहरण के लिए, आप मेल क्लाइंट में अटैचमेंट पर साधारण क्लिक करके आपको मेल द्वारा भेजी गई STEP फाइल को खोल सकते हैं।

सीएडी मॉडल को सीएडी डेटा के रूप में STEP, IGES, या BREP प्रारूप में सहेजा जा सकता है; CAD और मेश मॉडल को पॉलीगोनल डेटा के रूप में PLY, STL, या OBJ फॉर्मेट में सेव किया जा सकता है। फ़ाइल सहेजें संवाद भी मॉडल की वर्तमान छवि को पीएनजी प्रारूप में सहेजने की अनुमति देता है। यदि लक्ष्य निर्देशिका मेल का चयन किया जाता है, तो मेल क्लाइंट स्वचालित रूप से सहेजी गई फ़ाइल के साथ अनुलग्नक के रूप में प्रारंभ हो जाएगा।

समर्थित डिवाइस

आधुनिक टैबलेट और स्मार्टफोन की एक विस्तृत श्रृंखला पर काम करने के लिए सीएडी सहायक का परीक्षण किया गया है। ध्यान दें कि यह लैंडस्केप स्क्रीन ओरिएंटेशन के लिए अनुकूलित है, जो फोन पर असुविधाजनक हो सकता है।

एप्लिकेशन को ओपनजीएल ईएस 3.0+ की आवश्यकता है।

सीमाएं

डिवाइस के आधार पर, बड़ी फ़ाइलों को खोलने में समय लग सकता है। कम-श्रेणी के ग्राफिक प्रोसेसर वाले उपकरण बड़े मॉडल प्रदर्शित करने में धीमे हो सकते हैं, और यदि मॉडल को डिवाइस पर उपलब्ध से अधिक मेमोरी की आवश्यकता होती है, तो सिस्टम (चुपचाप) एप्लिकेशन को बंद कर सकता है।
