Micrometer Simulator

professionista

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

App gratuita

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

Di

Una simulazione di fisica open source basata su codici scritti da Fu-Kwun Hwang, Loo Kang WEE

più risorse possono essere trovate qui

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-misure

introduzione

I micrometri usano il principio di una vite per amplificare piccole distanze che sono troppo piccole per misurare direttamente in grandi rotazioni della vite che sono abbastanza grandi da leggere da una scala. L'accuratezza di un micrometro deriva dalla precisione della forma del filo che è al suo centro. I principi operativi di base di un micrometro sono i seguenti: La quantità di rotazione di una vite accuratamente realizzata può essere correlata direttamente e precisamente a una certa quantità di movimento assiale (e viceversa), attraverso la costante nota come piombo della vite. Il vantaggio di una vite è la distanza che si sposta in avanti assialmente con una rotazione completa (360 °). (Nella maggior parte dei fili [vale a dire, in tutti i thread a inizio singolo], il piombo e il passo si riferiscono essenzialmente allo stesso concetto.) Con un piombo appropriato e il diametro maggiore della vite, una determinata quantità di movimento assiale verrà amplificata nel risultante movimento circonferenziale. Il micrometro ha le parti fisiche più funzionali di un micrometro reale.

Frame (arancione) Il corpo a forma di C che tiene l'incudine e la canna in costante relazione l'uno con l'altro. È spesso perché ha bisogno di minimizzare l'espansione e la contrazione, che distorcerebbero la misurazione. Il telaio è pesante e di conseguenza ha una elevata massa termica, per evitare il riscaldamento sostanziale della mano / dita delle mani. ha un testo 0,01 mm per la divisione più piccola dello strumento ha un testo 2 giri = 100 = 1,00 mm per consentire l'associazione al micrometro reale

Incudine (grigio) La parte brillante su cui si muove il mandrino e su cui poggia il campione.

Manicotto / canna / calcio (giallo) La parte circolare stazionaria con la scala lineare su di esso. A volte marcature a nonio.

Dado di bloccaggio / anello di sicurezza / chiusura a ditale (blu) La parte zigrinata (o leva) che si può stringere per mantenere fermo il mandrino, come quando si tiene momentaneamente una misurazione.

Vite (non vista) Il cuore del micrometro È dentro la canna.

Mandrino (verde scuro) La parte cilindrica lucida che il ditale causa spostare verso l'incudine.

Ditale (verde) La parte che il tuo pollice gira. Marcature graduate.

Ratchet (Teal) (non illustrato) Dispositivo all'estremità dell'impugnatura che limita la pressione applicata scivolando a una coppia tarata.

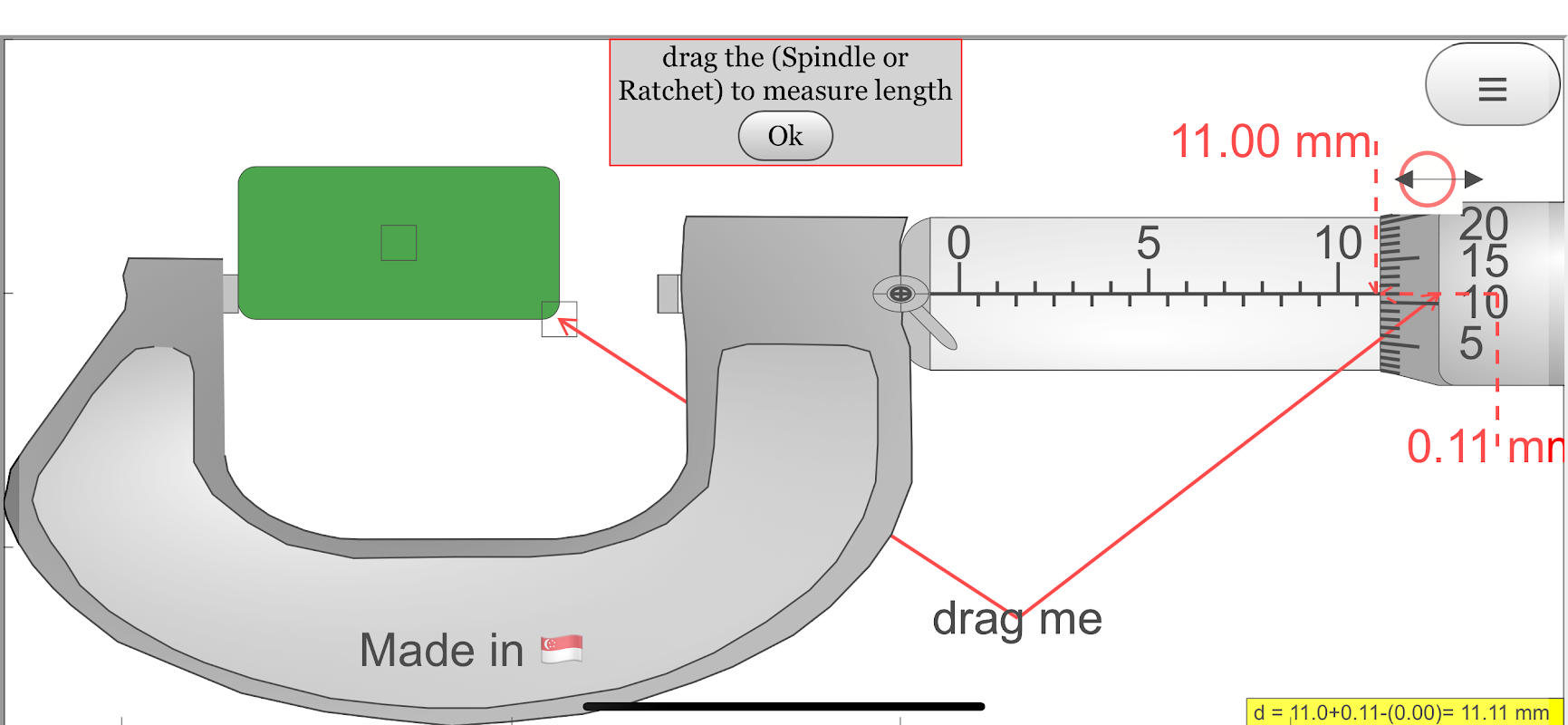

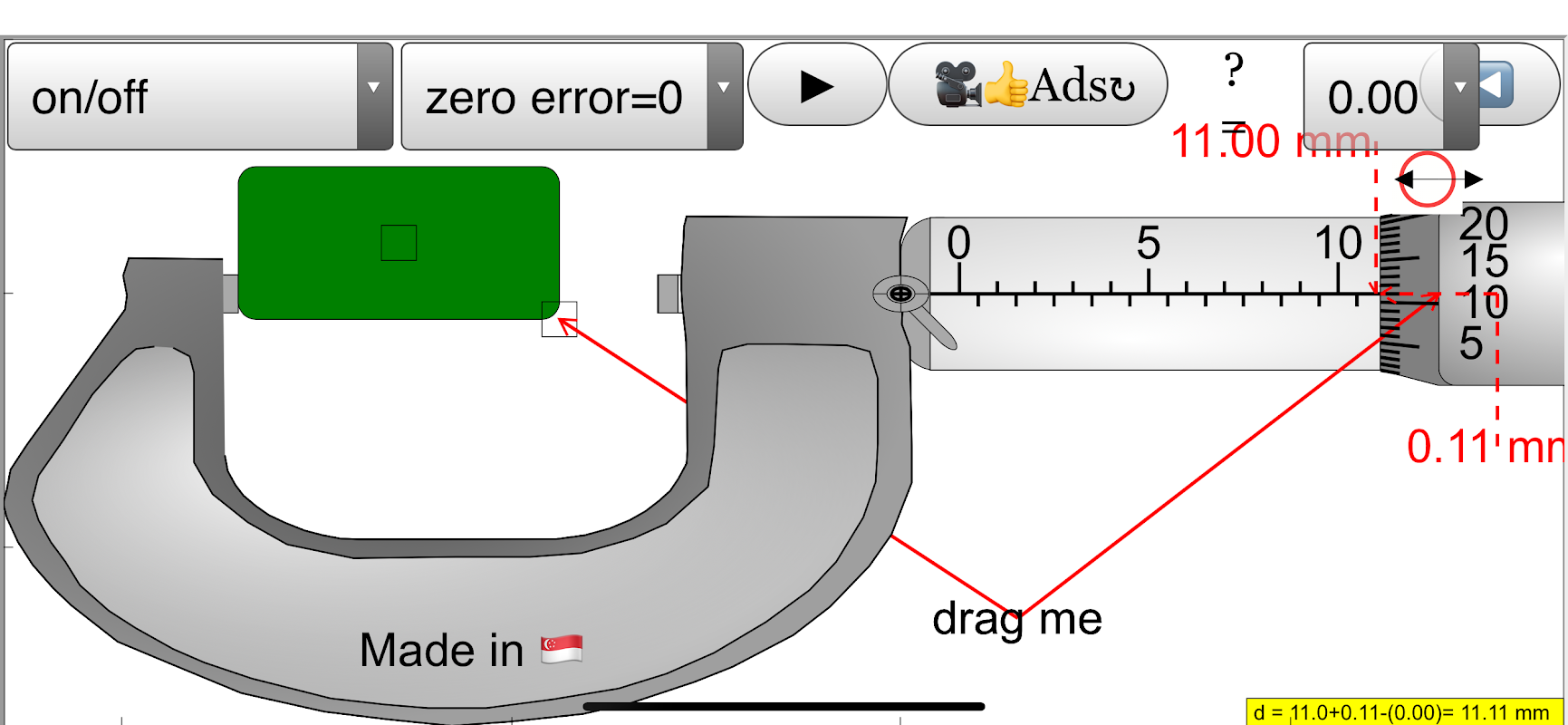

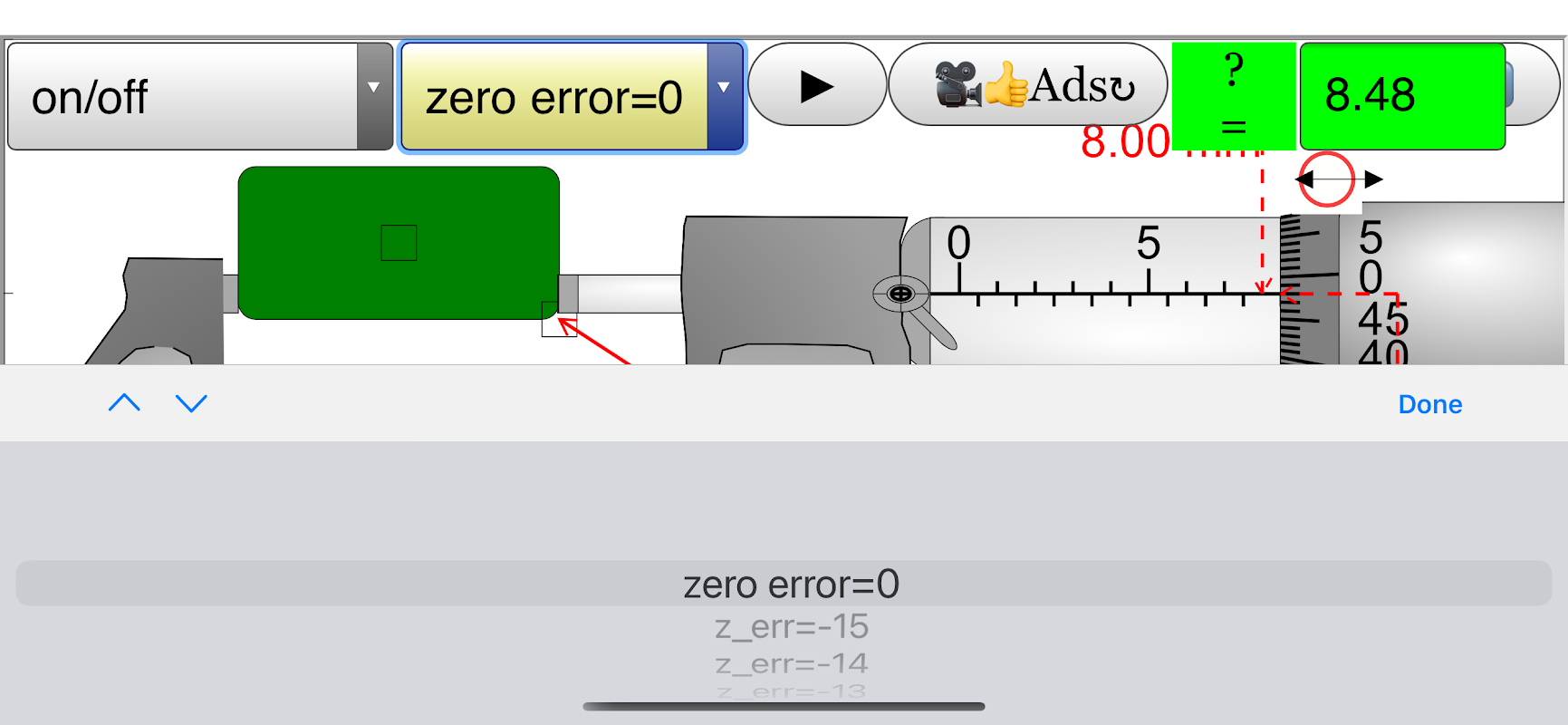

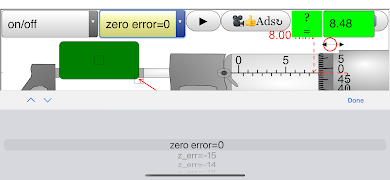

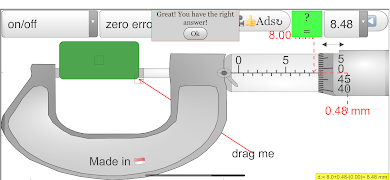

Questa applet ha un oggetto (Nero) con il cursore in alto a sinistra per controllare il movimento y dell'oggetto nell'incudine e mandrino (ganasce), la grafica consente anche l'azione di trascinamento. con il cursore in basso a sinistra per controllare la dimensione x dell'oggetto nell'incudine e mandrino (griffe). Sul cursore in basso a sinistra c'è il controllo di errore zero per consentire di esplorare se il micrometro ha un errore di zero di +0.15 mm (max) o -0.15 mm (min).

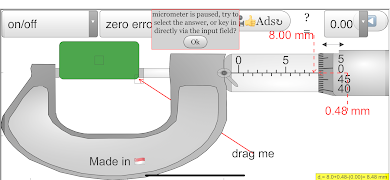

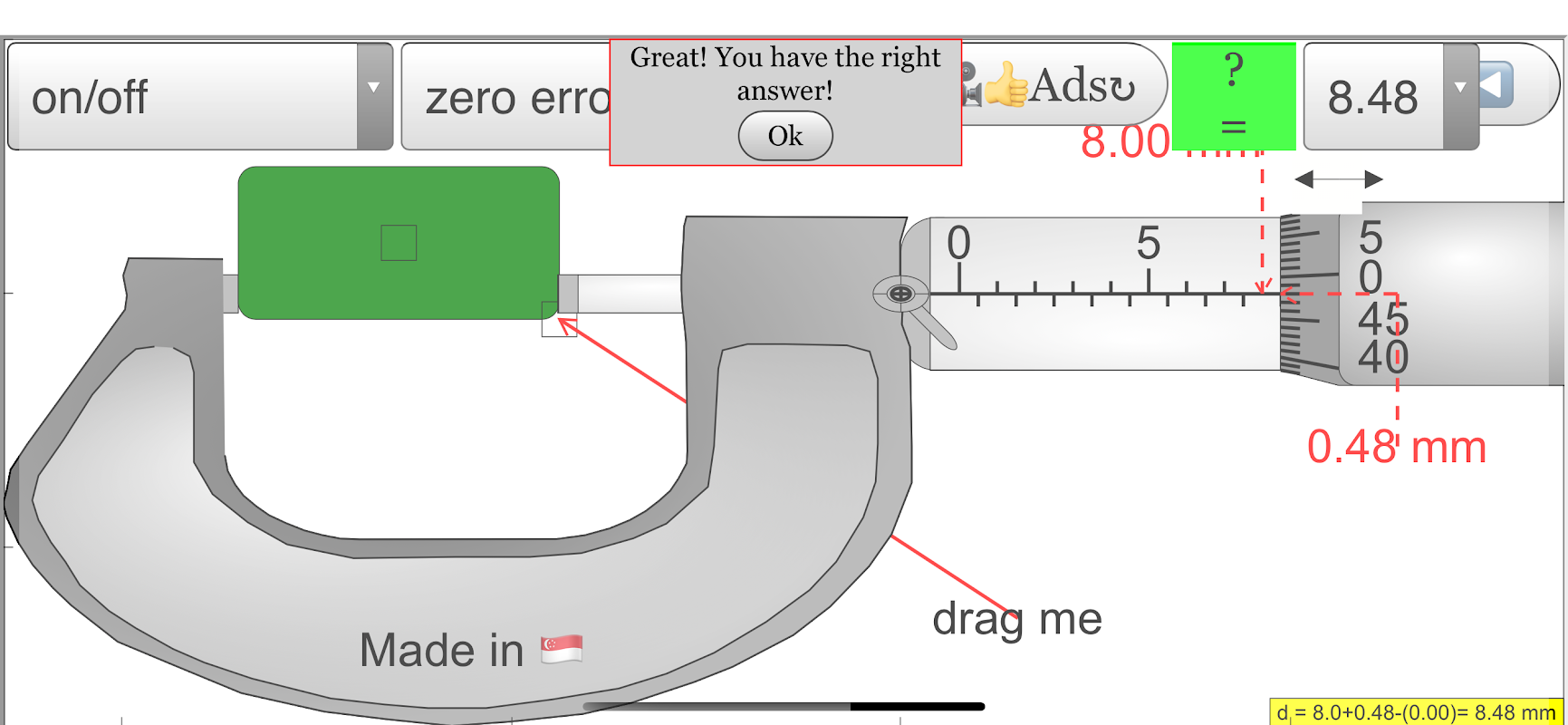

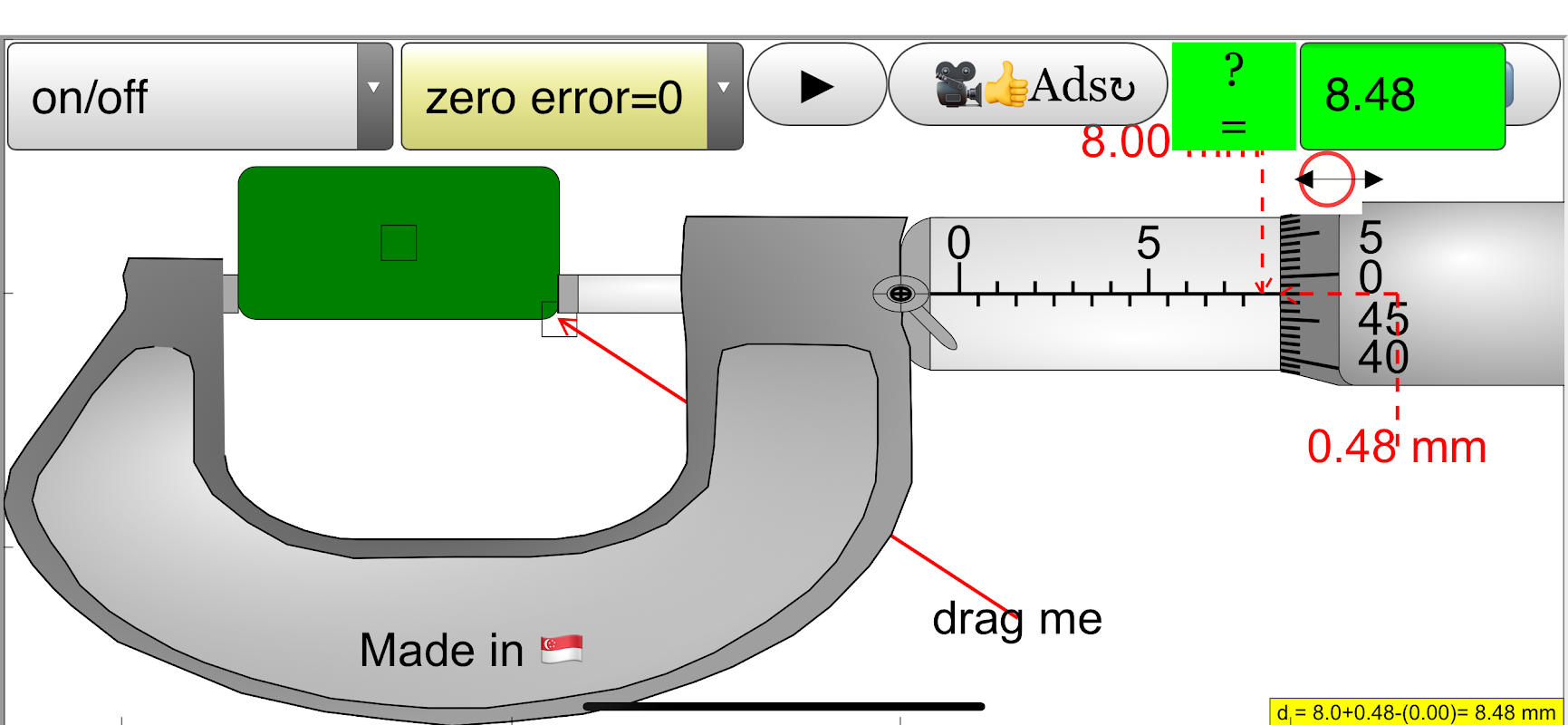

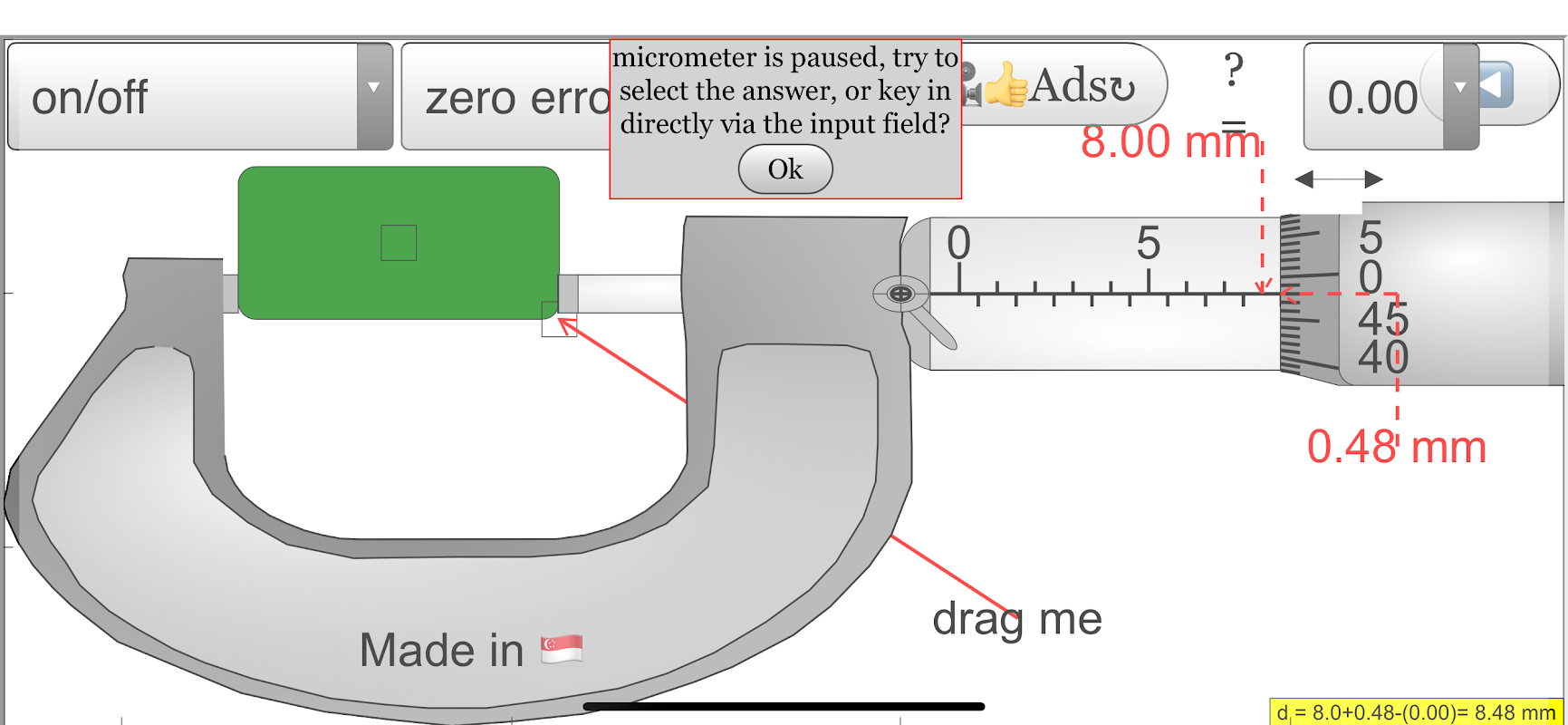

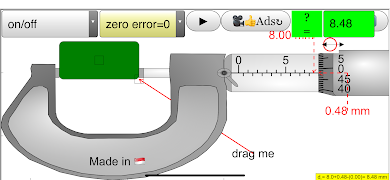

Ci sono caselle di controllo: suggerimento: linee guida e frecce per indicare la regione di interesse più le motivazioni che accompagnano la risposta. risposta: mostra la misura d = ??? mm lock: consente di simulare la funzione di blocco in micrometro reale che disabilita le modifiche alla posizione del mandrino, quindi la misura non è modificabile. Sul fondo, c'è un cursore verde per controllare la posizione del mandrino, trascinare su qualsiasi parte della vista trascina anche il mandrino.

Fatto interessante

Questa simulazione ha il rilevamento di oggetti e suggerimenti mirati per l'educazione fisica a livello O, l'errore zero è anche costruito in cui molte altre app non hanno.
