Micrometer Simulator

Zawodowiec

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

Darmowa aplikacja

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

O

Symulacja fizyki open source na podstawie kodów napisanych przez Fu-Kwun Hwanga, Loo Kanga WEE

więcej zasobów można znaleźć tutaj

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-pomiary

Wprowadzenie

Mikrometry wykorzystują zasadę śruby do wzmacniania małych odległości, które są zbyt małe, aby zmierzyć bezpośrednio w duże obroty śruby, które są wystarczająco duże, aby odczytać skalę. Dokładność mikrometru wynika z dokładności kształtu gwintu, który znajduje się w jego sercu. Podstawowe zasady działania mikrometru są następujące: Wielkość obrotu dokładnie wykonanego wkrętu może być bezpośrednio i precyzyjnie skorelowana z pewnym ruchem osiowym (i odwrotnie), przez stałą znaną jako skręt śruby. Ślad śruby to odległość, którą porusza się do przodu osiowo z jednym pełnym obrotem (360 °). (W większości wątków [tj. We wszystkich pojedynczych wątkach początkowych], skok i skok odnoszą się zasadniczo do tej samej koncepcji.) Przy odpowiednim odprowadzeniu i głównej średnicy śruby, określona ilość ruchu osiowego zostanie wzmocniona w wynikowym ruch obwodowy. Mikrometr ma najbardziej funkcjonalne fizyczne części prawdziwego mikrometru.

Frame (Orange) C-kształtny korpus, który utrzymuje kowadło i beczkę w stałym stosunku do siebie. Jest gruba, ponieważ musi minimalizować rozszerzanie i kurczenie się, co zniekształciłoby pomiar. Rama jest ciężka iw konsekwencji ma wysoką masę termiczną, aby zapobiec znacznemu nagrzewaniu przez trzymającą rękę / palce. ma tekst 0,01 mm dla najmniejszego podziału instrumentu ma tekst 2 rundy = 100 = 1,00 mm, aby umożliwić skojarzenie z rzeczywistym mikrometrem

Kowadło (szare) Lśniąca część, którą wrzeciono przesuwa się w kierunku, a próbka opiera się o.

Tuleja / lufa / zapas (żółty) Stała część okrągła ze skalą liniową. Czasami noniusze oznaczenia.

Nakrętka zabezpieczająca / pierścień blokujący / blokada gilzy (niebieska) Moletowana część (lub dźwignia), którą można dokręcić, aby utrzymać wrzeciono w pozycji nieruchomej, na przykład podczas chwilowego zatrzymania pomiaru.

Śruba (nie widziana) Serce mikrometru Jest wewnątrz lufy.

Wrzeciono (ciemnozielone) Lśniąca cylindryczna część, którą naparstek powoduje ruch w kierunku kowadełka.

Naparstek (zielony) Część, którą kciuk się obraca. Oznaczenia stopniowane.

Grzechotka (turkusowy) (nie pokazano) Urządzenie na końcu uchwytu, które ogranicza nacisk wywierany przez poślizg przy skalibrowanym momencie obrotowym.

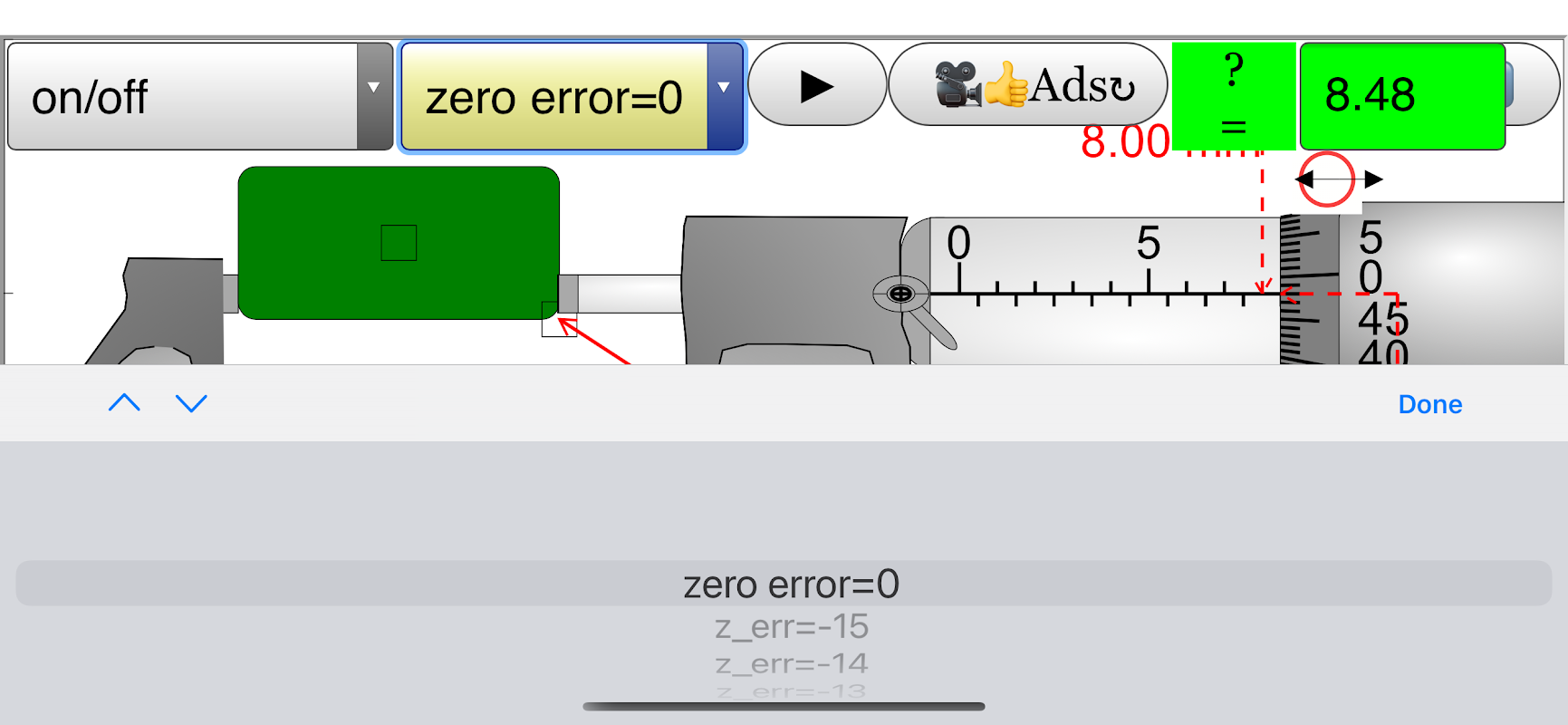

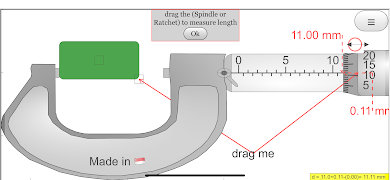

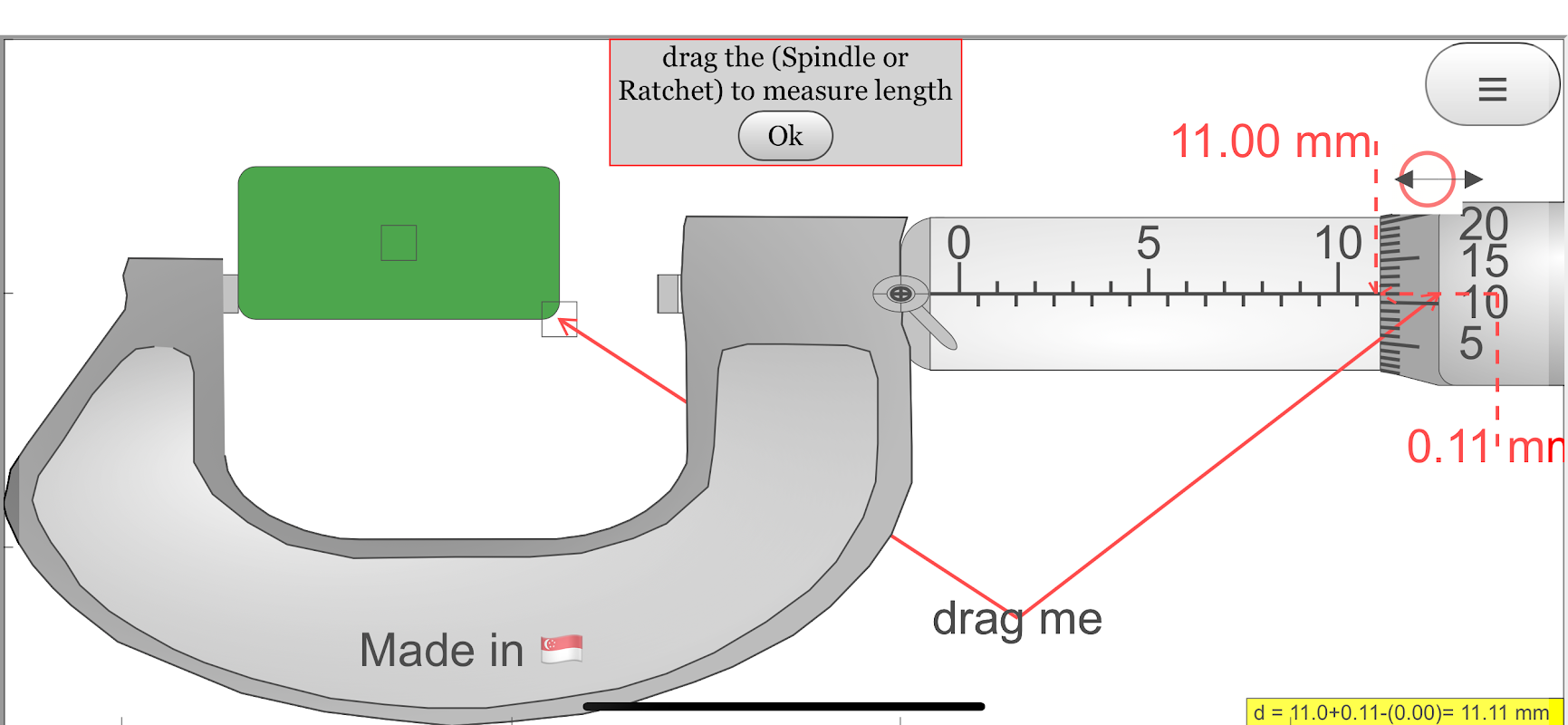

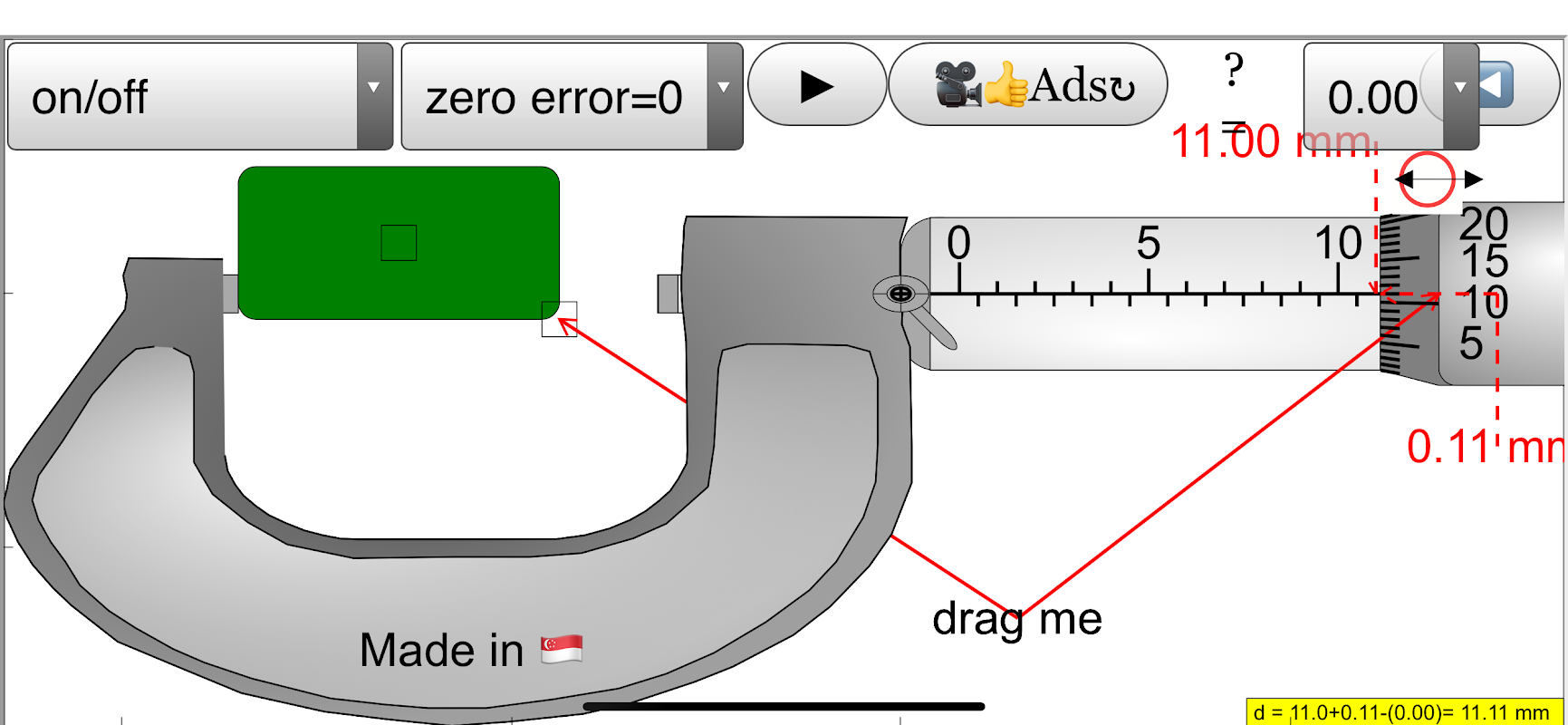

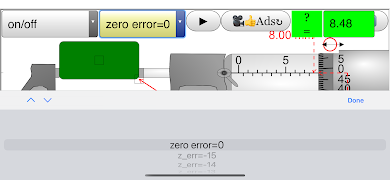

Ten aplet ma obiekt (czarny) z suwakiem po lewej stronie, aby sterować ruchem obiektu w kowadle i wrzeciono (szczęki), grafika pozwala również na działanie przeciągania. z suwakiem na lewym dole, aby kontrolować rozmiar x obiektu w kowadełko i wrzeciono (szczęki). Na lewym dolnym suwaku znajduje się kontrola błędu zerowego, aby umożliwić eksplorację, jeśli mikrometr ma błąd +0,15 mm (maks.) Lub -0,15 mm (min) zero.

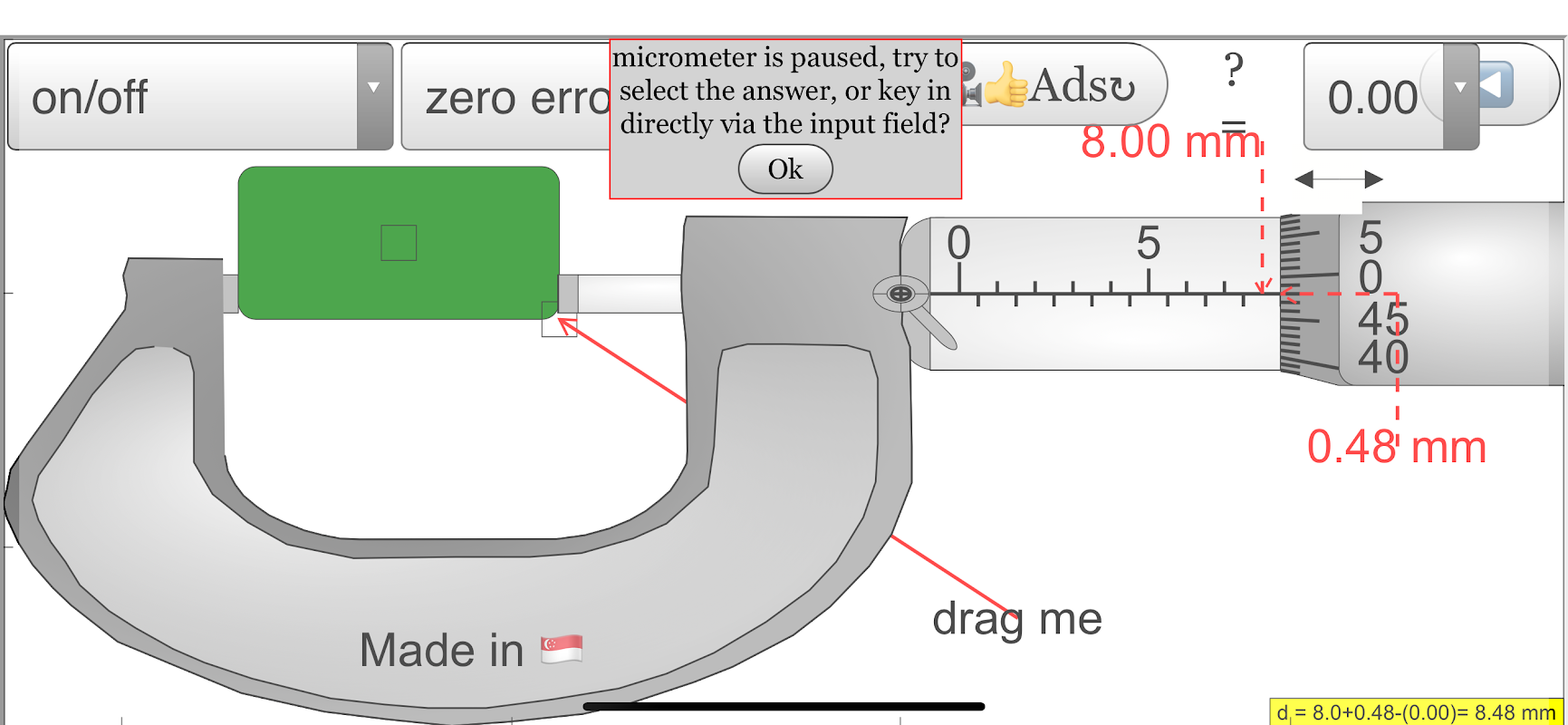

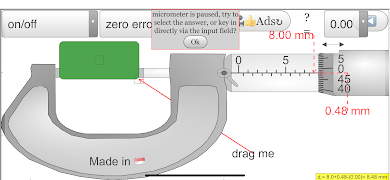

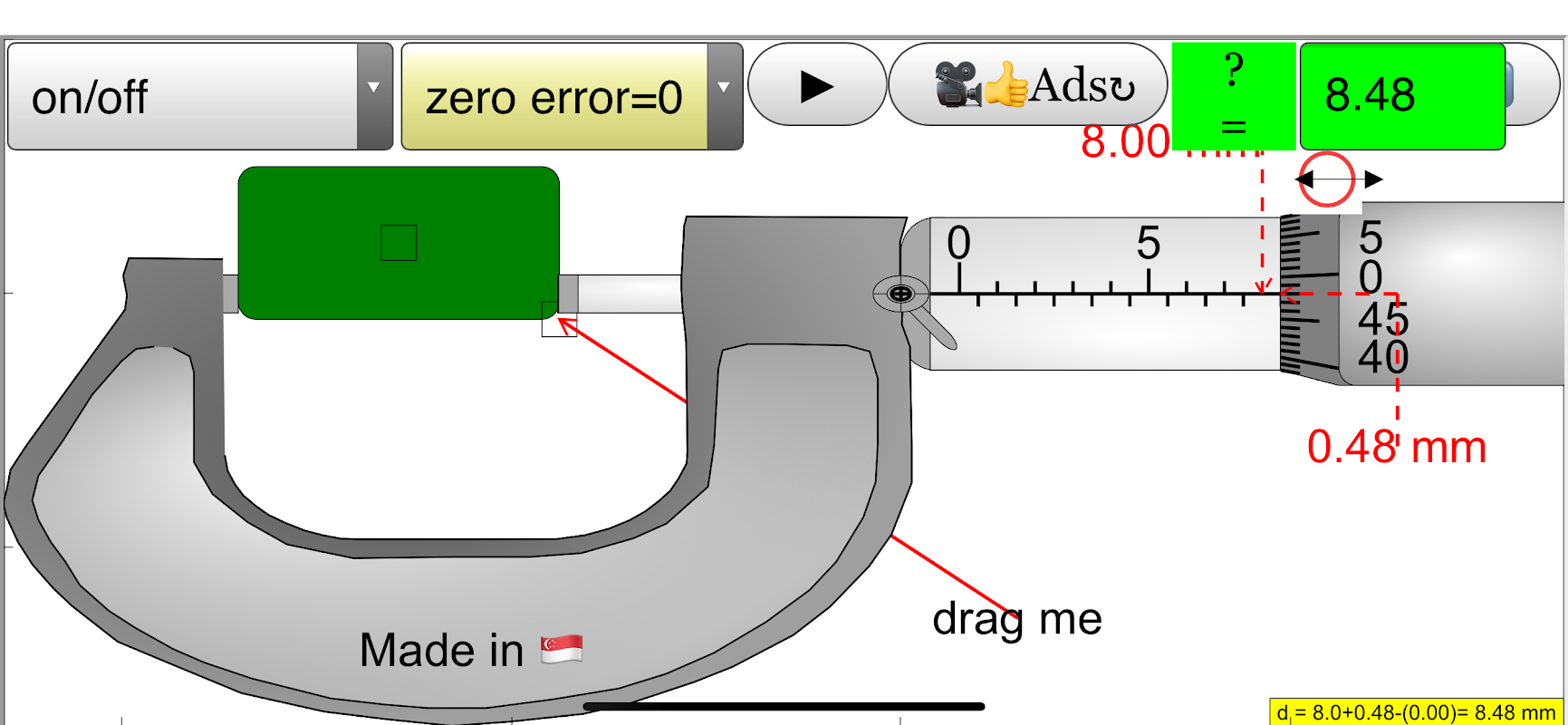

Dostępne są pola wyboru: wskazówka: wskazówki i strzałki wskazujące region zainteresowania oraz towarzyszące uzasadnienie odpowiedzi. odpowiedź: pokazuje pomiar d = ??? mm lock: pozwala symulować funkcję blokady w rzeczywistym mikrometrze, co wyłącza zmiany położenia wrzeciona, a następnie pomiar jest niezmienny. Na dole znajduje się zielony suwak do kontrolowania pozycji wrzeciona, przeciąganie w dowolnej części widoku powoduje również przeciąganie wrzeciona.

Interesujący fakt

Ta symulacja ma wykrywanie obiektów i wskazówki skierowane do wykształcenia fizyki poziomu O, powstaje również błąd zerowy, w którym wiele innych aplikacji nie ma.
