Micrometer Simulator

طليعة

https://play.google.com/store/apps/details؟id=com. ionicframework.micrometerpro222177406

تطبيق مجاني

https://play.google.com/store/apps/details؟id=com. ionicframework.micrometerapp268865

حول

محاكاة للفيزياء مفتوحة المصدر تعتمد على رموز كتبها فو كوون هوانج ، لو كانغ WEE

مزيد من الموارد يمكن العثور عليها هنا

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-القياسات

المقدمة

ميكرومتر تستخدم مبدأ المسمار لتضخيم المسافات الصغيرة التي هي صغيرة جدا لقياس مباشرة في دورات كبيرة من المسمار التي كبيرة بما يكفي للقراءة من مقياس. تنبع دقة الميكرومتر من دقة شكل الخيط الموجود في قلبه. مبادئ التشغيل الأساسية للميكرومتر هي كما يلي: يمكن أن تكون كمية دوران المسمار الذي تم تصنيعه بدقة مترابطة بشكل مباشر ودقيق مع كمية معينة من الحركة المحورية (والعكس بالعكس) ، من خلال الثابت المعروف باسم الرصاص اللولبي. مسدس اللولب هو المسافة التي يتحركها إلى الأمام محوريًا مع دورة كاملة واحدة (360 درجة). (في معظم مؤشرات الترابط [أي ، في كل الخيوط ذات البداية الواحدة] ، يشير كل من الرص والرمز إلى المفهوم نفسه بشكل أساسي). مع وجود الرصاص المناسب والقطر الرئيسي للمسمار ، سيتم تضخيم كمية معينة من الحركة المحورية في الناتج حركة محيطية. يحتوي الميكرومتر على معظم الأجزاء المادية الوظيفية من ميكرومتر حقيقي.

الإطار (برتقالي) الجسم ذو الشكل C الذي يحمل السندان والبرميل في علاقة ثابتة مع بعضها البعض. إنه سميك لأنه يحتاج إلى تقليل التقلص ، والانكماش ، مما يؤدي إلى تشويه القياس. الإطار ثقيل وبالتالي يحتوي على كتلة حرارية عالية ، لمنع التسخين الكبير بواسطة اليد / الأصابع القابضة. يحتوي على نص يبلغ 0.01 ملم لأقصر تقسيم للأداة به نص 2 جولتان = 100 = 1.00 مم للسماح للرابطة بالميكرومتر الفعلي

سندان (رمادي) الجزء اللامع الذي يتحرك المغزل نحوه ، وأن العينة تقع على عاتقه.

كم / برميل / سهم (أصفر) الجزء الدائري المستقر مع المقياس الخطي عليه. في بعض الأحيان علامات رنية.

قفل المكسرات / قفل القفل / الكشتبان (أزرق) الجزء المخرش (أو العتلة) الذي يمكن إحكامه لإبقاء المغزل ثابتًا ، كما هو الحال عندما يحتفظ بالقياس مؤقتًا.

المسمار (لم ير) قلب الميكرومتر هو داخل البرميل.

Spindle (Dark Green) الجزء الاسطواني اللامع الذي يسبب الكشتبان التحرك نحو السندان.

الكشتبان (الأخضر) هو الجزء الذي يتحول به الإبهام. علامات تخرج.

Ratchet (Teal) (غير موضح) الجهاز في نهاية المقبض الذي يحد الضغط المطبق عن طريق الانزلاق عند عزم دوران معاير.

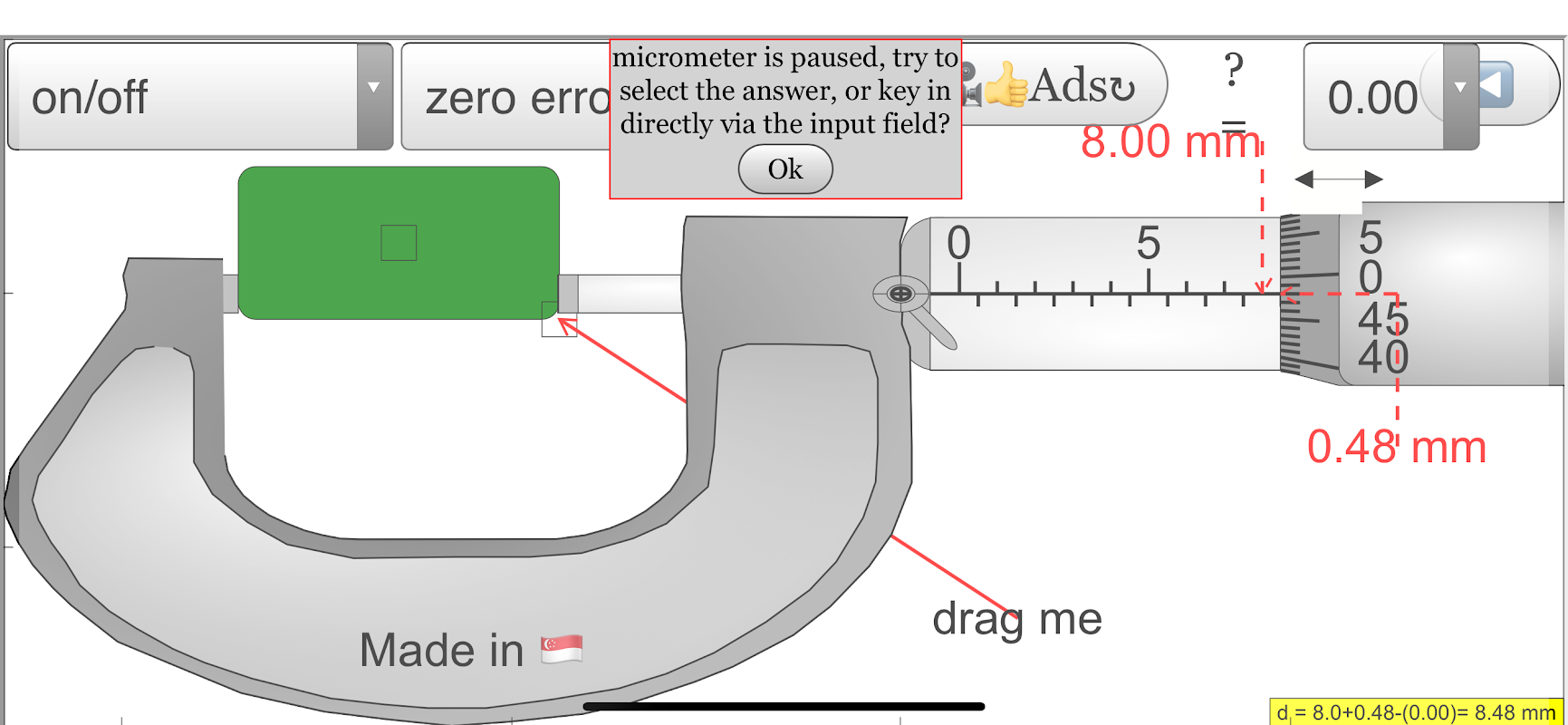

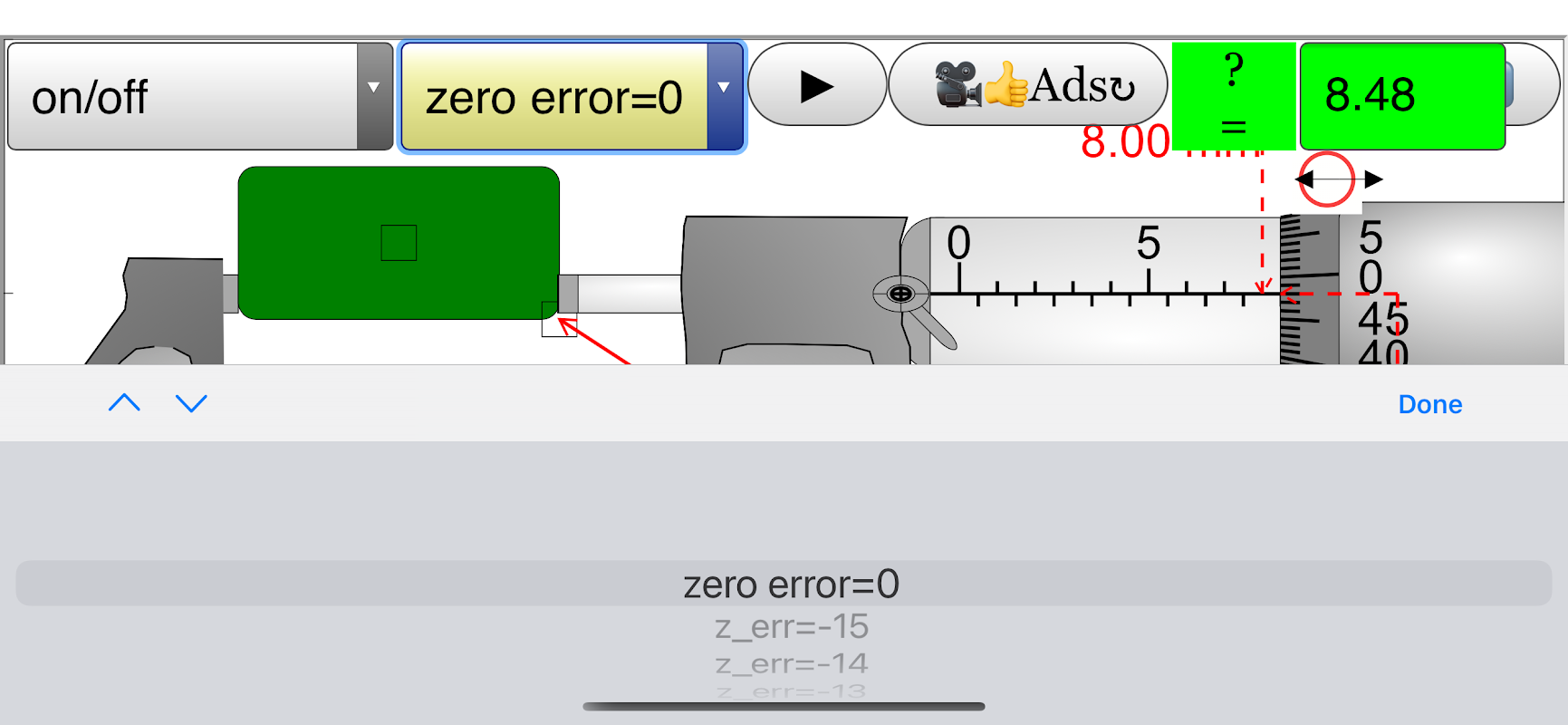

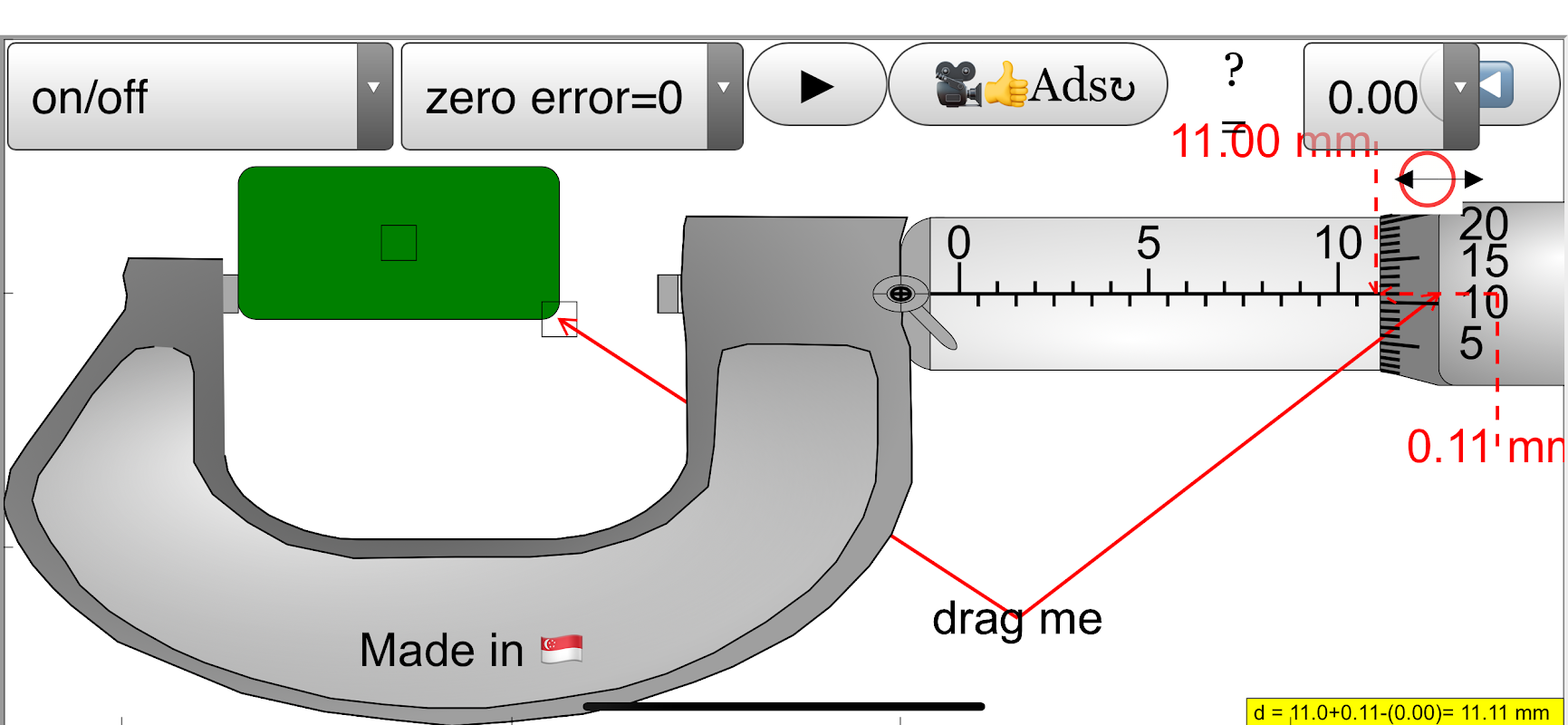

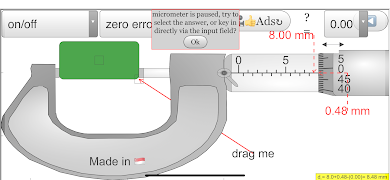

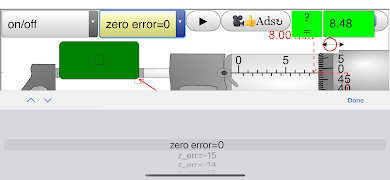

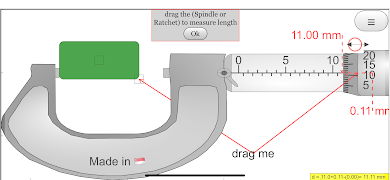

يحتوي هذا التطبيق على كائن (أسود) مع شريط التمرير الموجود أعلى اليسار للتحكم في حركة الكائن y في السندان والمغزل (فك) ، كما تسمح الرسومات بإجراء السحب. مع شريط التمرير في أسفل اليسار للتحكم في حجم الكائن في السندان والمغزل (الفك). على شريط التمرير السفلي الأيسر هو عنصر تحكم صفر خطأ للسماح للاستكشاف مع ما إذا كان ميكرومتر إما +0.15 ملم (الحد الأقصى) أو -0.15 ملم (دقيقة) صفر خطأ.

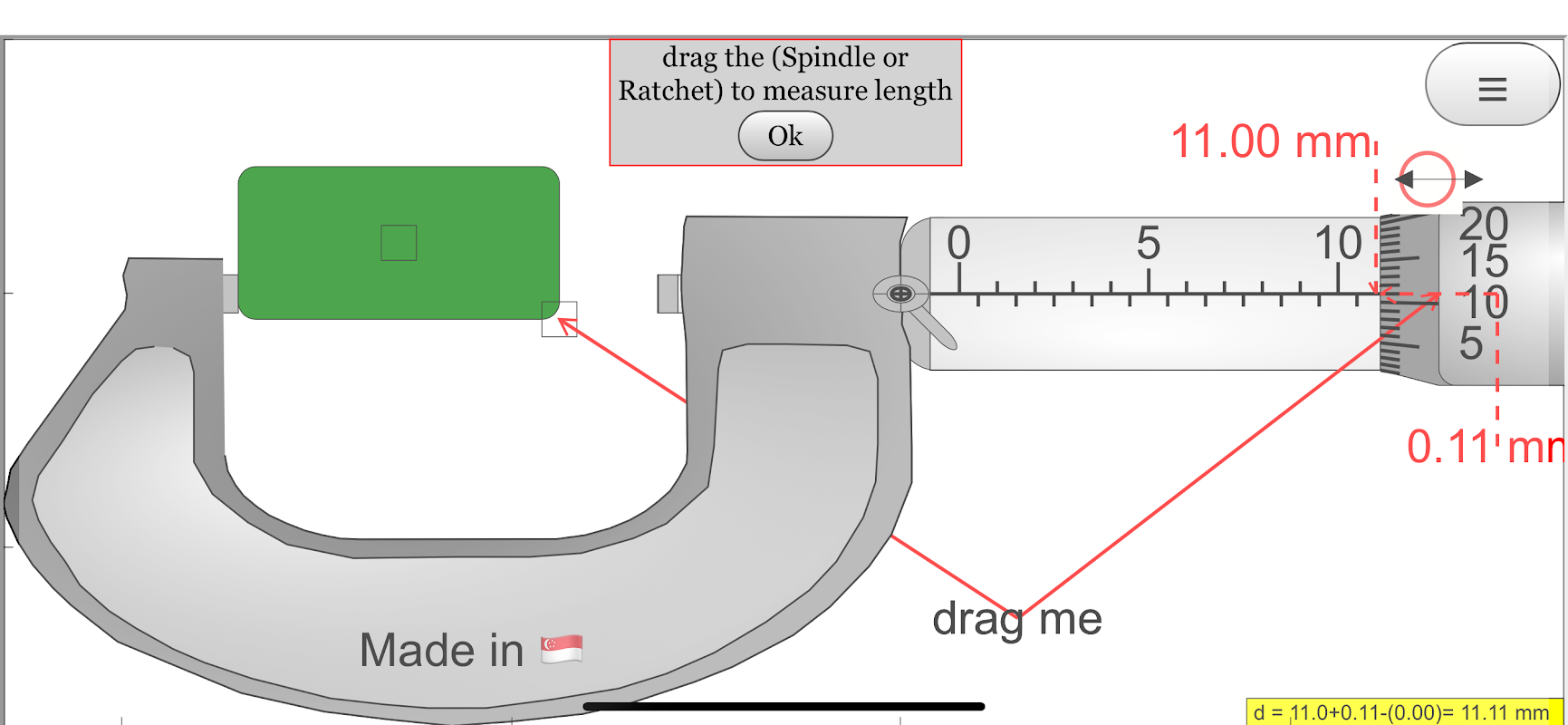

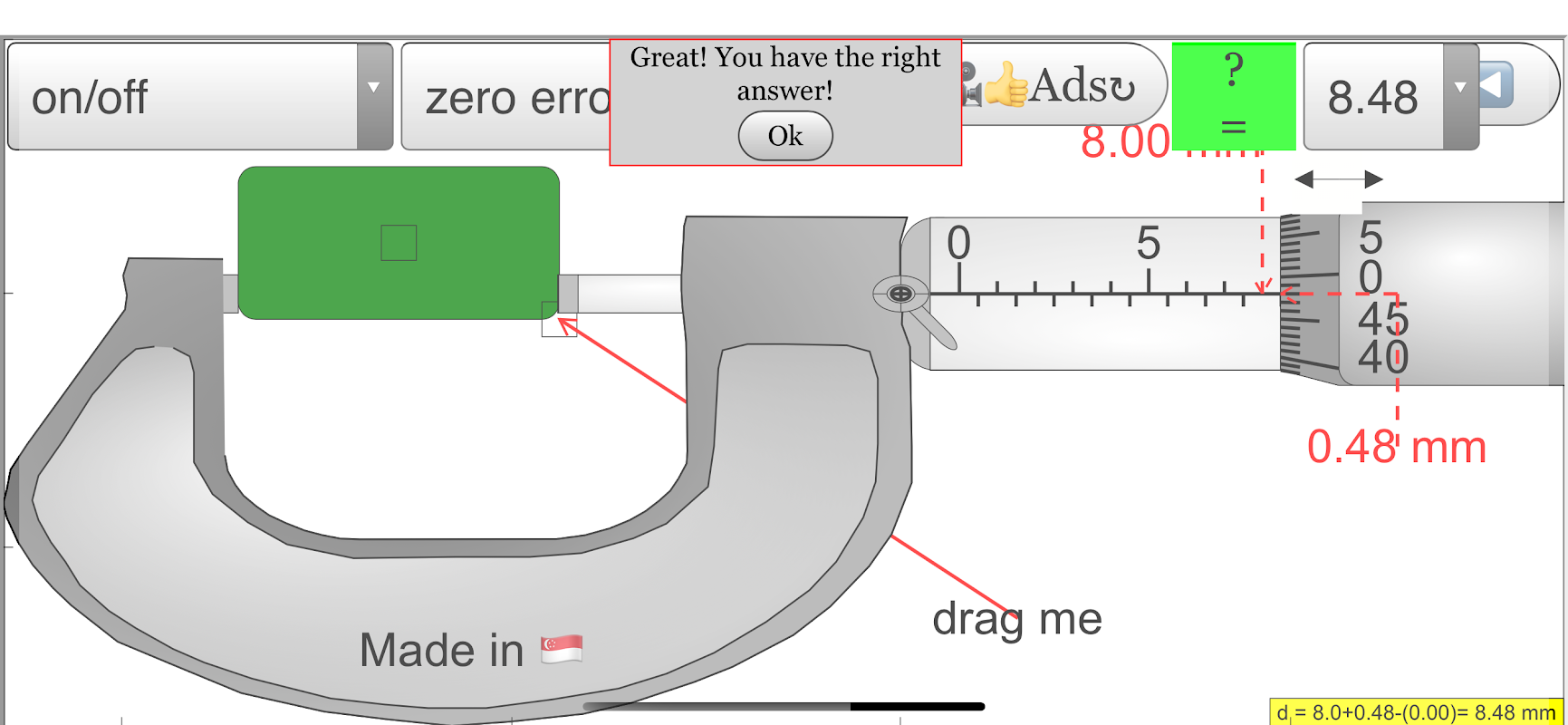

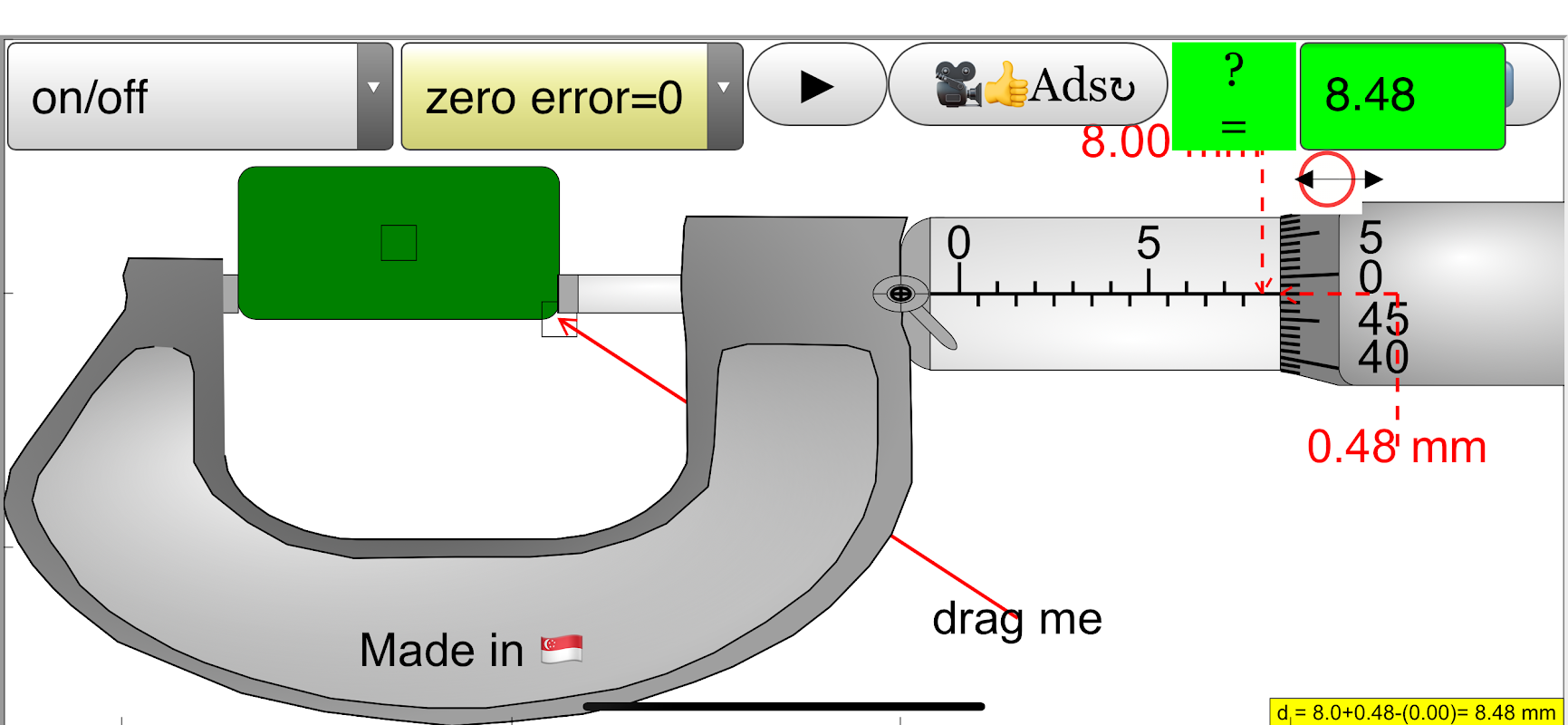

هناك مربعات اختيار: تلميح: إرشادات وأسهم للإشارة إلى المنطقة محل الاهتمام بالإضافة إلى الأساس المنطقي المصاحب للإجابة. الجواب: يظهر القياس د = ؟؟ قفل mm: يسمح بمحاكاة وظيفة القفل في ميكرومتر حقيقي الذي يعطل التغييرات في موقع المغزل ثم بالقياس غير قابل للتغيير. في الجزء السفلي ، هناك شريط تمرير أخضر للتحكم في موضع المغزل ، كما أن السحب على أي جزء من العرض يؤدي أيضًا إلى سحب المغزل.

حقيقة مثيرة للاهتمام

تحتوي هذه المحاكاة على اكتشاف للجسم وتلميحات مستهدفة لتعليم الفيزياء على مستوى O ، كما أن الخطأ صفر بني في العديد من التطبيقات الأخرى.
