Micrometer Simulator

профессионал

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerpro222177406

Бесплатное приложение

https://play.google.com/store/apps/details?id=com. ionicframework.micrometerapp268865

Около

Физическое моделирование с открытым исходным кодом, основанное на кодах, написанных Фу-Кваном Хваном, Лоо Кан WEE

больше ресурсов можно найти здесь

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01-измерений

Вступление

Микрометры используют принцип винта для усиления небольших расстояний, которые слишком малы, чтобы измерять их непосредственно в большие вращения винта, которые достаточно велики для считывания с шкалы. Точность микрометра зависит от точности формы нити, которая лежит в его основе. Основные принципы работы микрометра следующие: Величина вращения точно сделанного винта может быть прямо и точно соотнесена с определенной величиной осевого перемещения (и наоборот) через постоянную, известную как провод винта. Ход винта - это расстояние, на которое он продвигается в осевом направлении за один полный оборот (360 °). (В большинстве резьб [то есть во всех одноступенчатых резьбах] отвод и шаг относятся по существу к одной и той же концепции.) При соответствующем отводе и большом диаметре винта, определенное количество осевого перемещения будет усиливаться в результате круговое движение. Микрометр имеет большинство функциональных физических частей реального микрометра.

Рамка (оранжевая) С-образный корпус, который удерживает наковальню и бочку в постоянном отношении друг к другу. Он толстый, потому что он должен минимизировать расширение и сжатие, которые могут исказить измерение. Рама тяжелая и, следовательно, имеет большую тепловую массу, чтобы предотвратить существенный нагрев при удерживании рукой / пальцами. имеет текст 0,01 мм для наименьшего деления прибора имеет текст 2 раунда = 100 = 1,00 мм, чтобы разрешить привязку к фактическому микрометру

Наковальня (серая) Блестящая часть, к которой движется шпиндель и на которую опирается образец.

Рукав / бочка / сток (желтый) Неподвижная круглая деталь с линейной шкалой на ней. Иногда вернье маркировки.

Стопорная гайка / блокировки кольцо / наперсток замок (синий) накатка часть (или рычаг), который можно затянуть неподвижность шпинделя, например, когда на мгновении проведения измерения.

Винт (не видно) Сердце микрометра находится внутри ствола.

Шпиндель (темно-зеленый) Блестящая цилиндрическая часть, которую наперсток заставляет двигаться к наковальне.

Наперсток (зеленый) Часть, которую поворачивает большой палец. Окончил маркировку.

Храповик (чирок) (не показан) Устройство на конце рукоятки, которое ограничивает приложенное давление путем проскальзывания с калиброванным моментом.

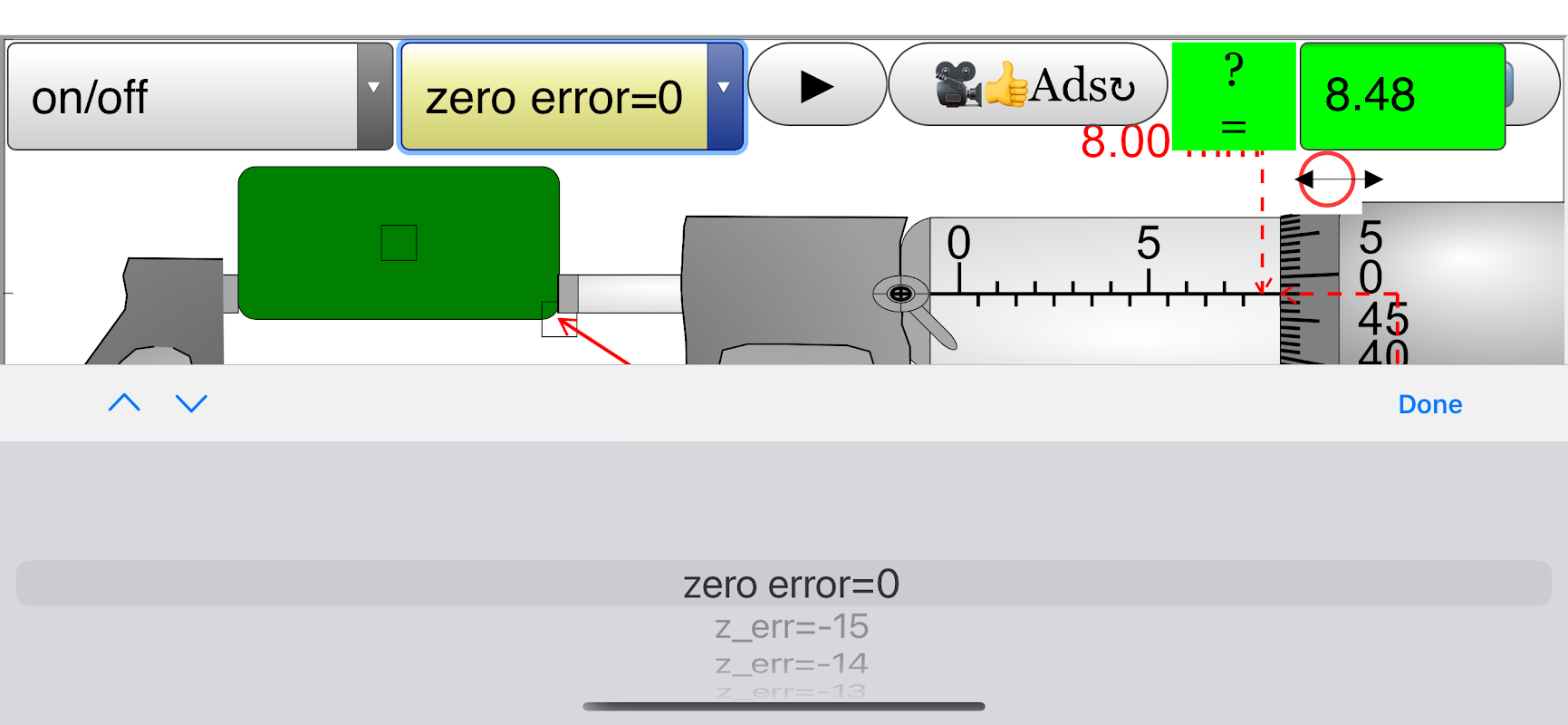

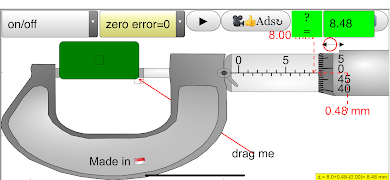

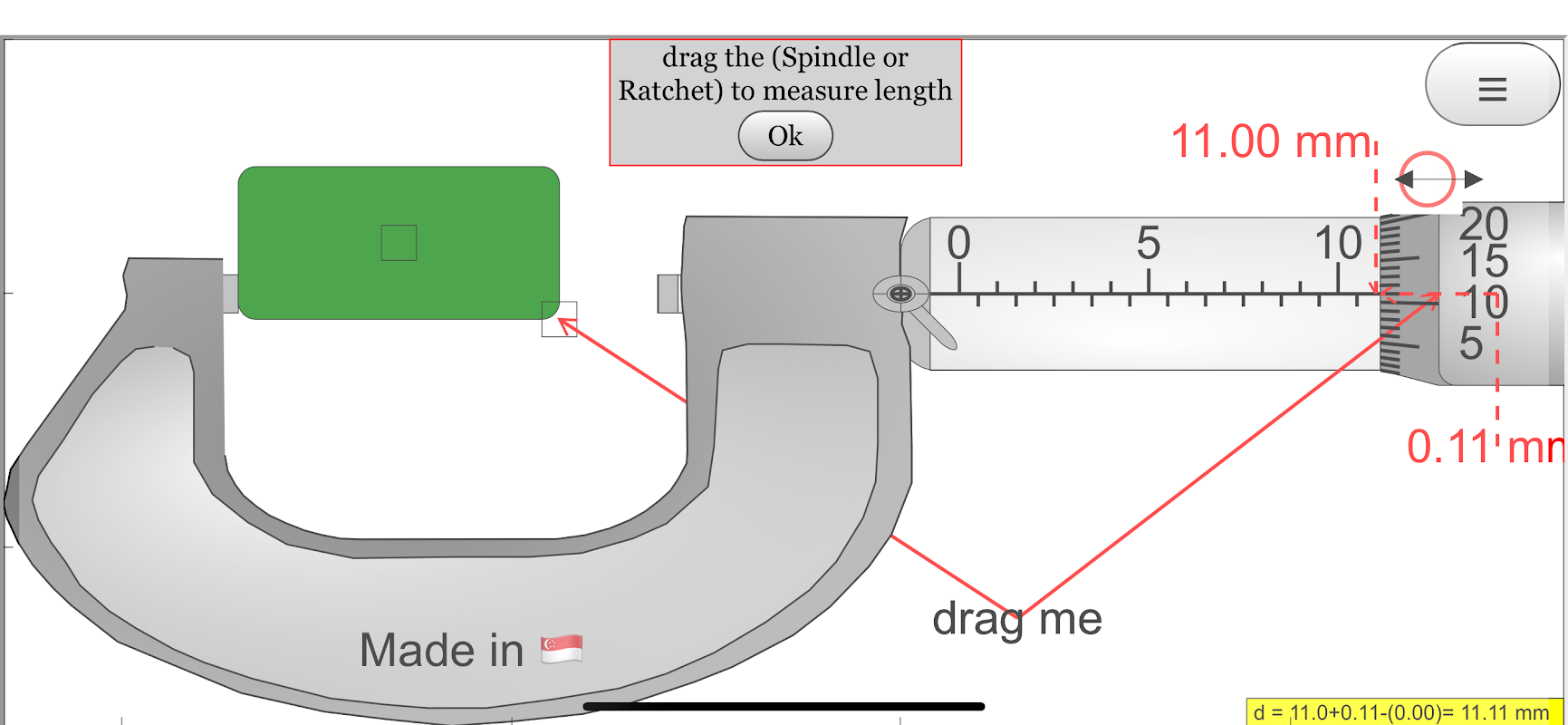

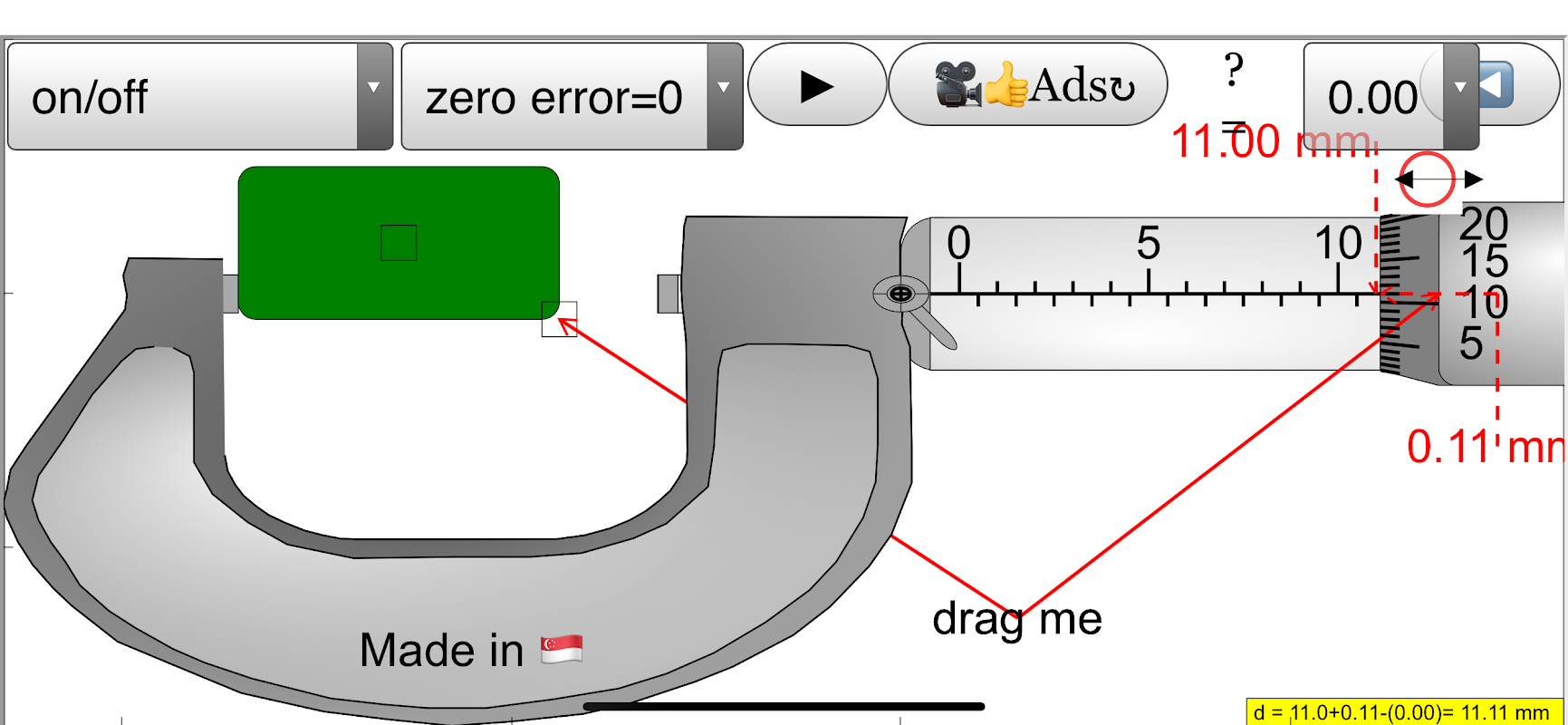

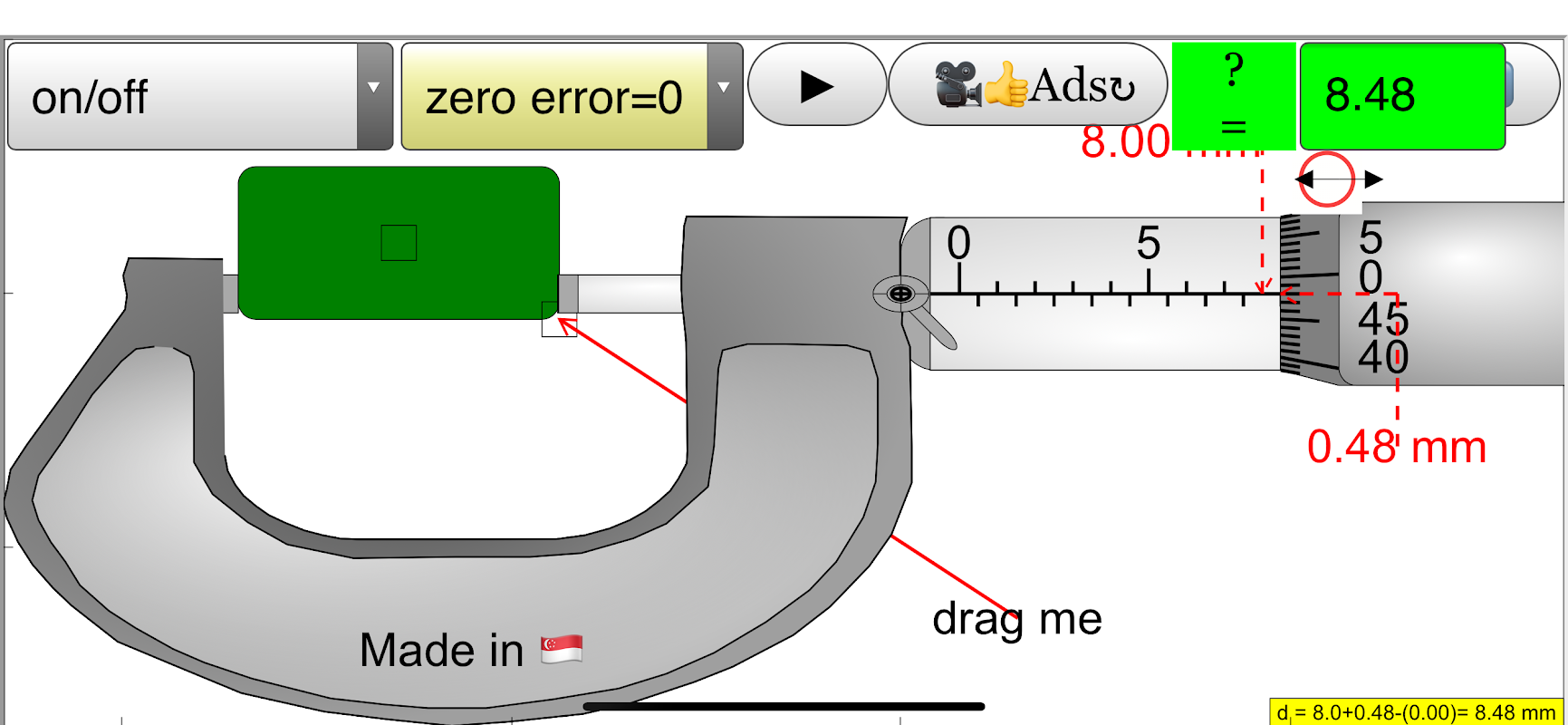

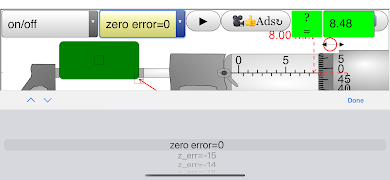

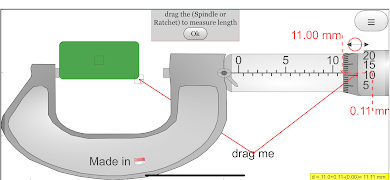

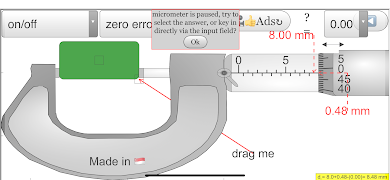

Этот апплет имеет объект (черный) с ползунком слева вверху для управления y-движением объекта в наковальню и шпиндель (челюсти), графика также позволяет выполнять перетаскивание. с помощью ползунка в левом нижнем углу, чтобы контролировать размер х объекта в наковальню и шпиндель (челюсти). На левом нижнем ползунке находится контроль нулевой ошибки, который позволяет исследовать, имеет ли микрометр погрешность +0,15 мм (макс.) Или -0,15 мм (мин.).

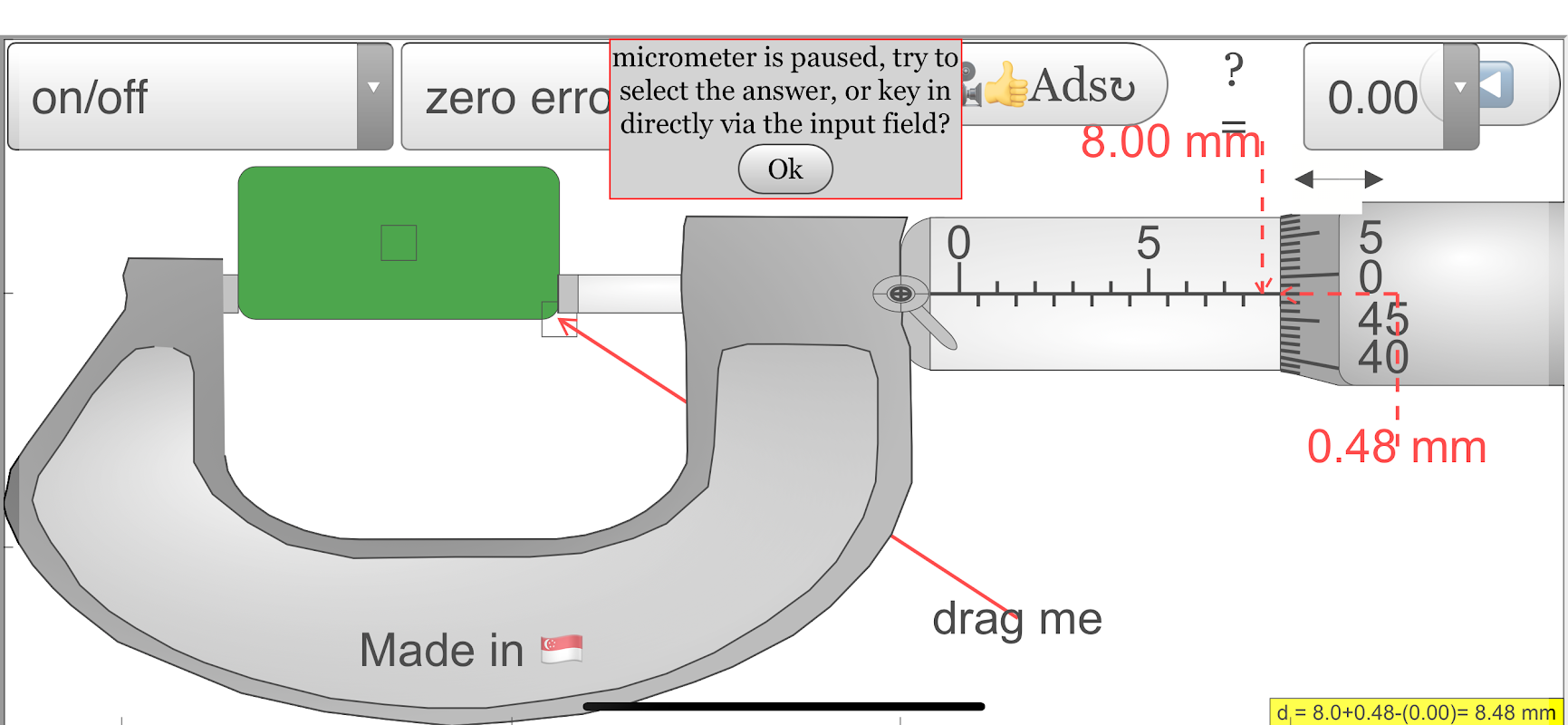

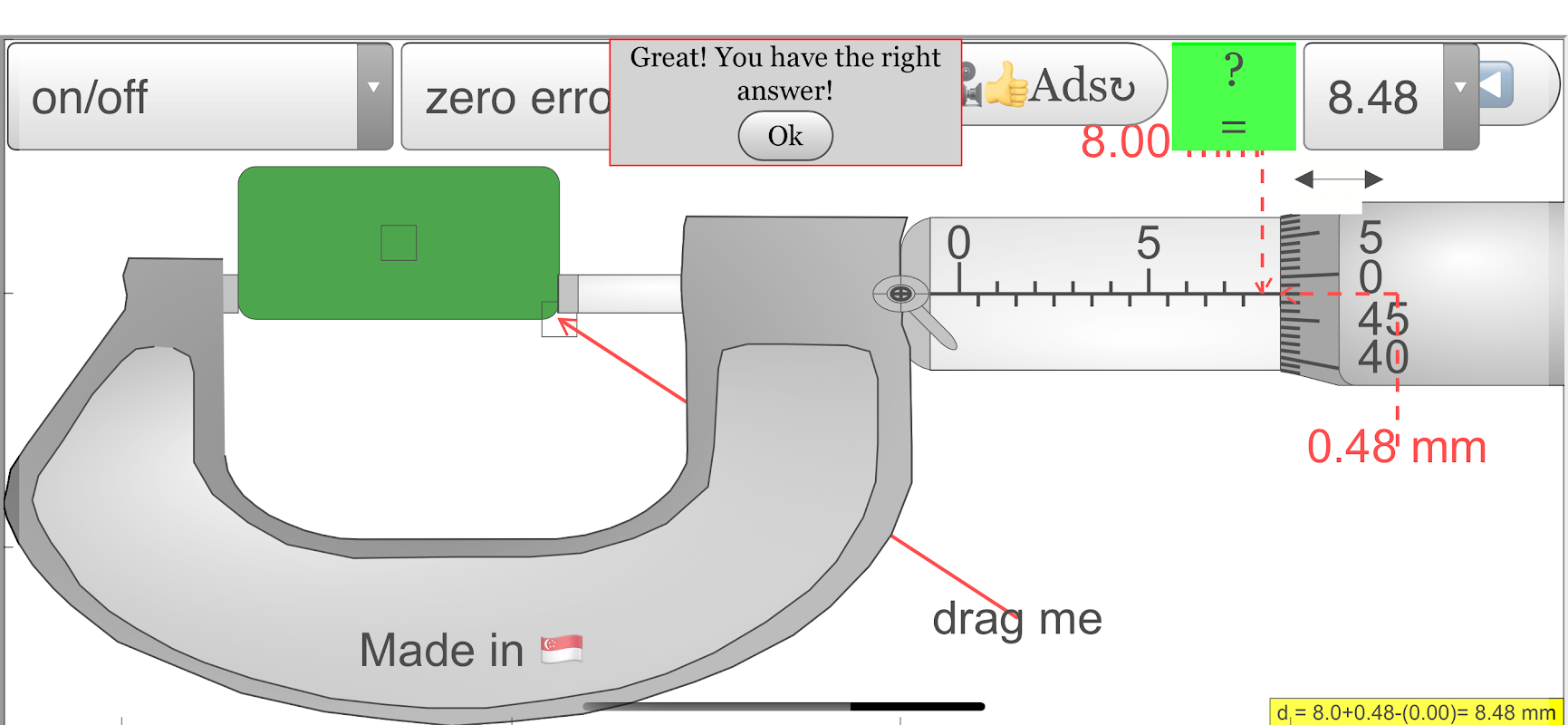

Есть флажки: подсказка: руководящие указания и стрелки, чтобы указать интересующую область плюс сопутствующее обоснование ответа. ответ: показывает измерение d = ??? mm lock: позволяет смоделировать функцию блокировки в реальном микрометре, которая отключает изменения положения шпинделя, тогда измерение невозможно изменить. Внизу есть зеленый ползунок для управления положением шпинделя, перетаскивание на любую часть вида также перетаскивает шпиндель.

Интересный факт

Это моделирование имеет обнаружение объектов и подсказки, предназначенные для обучения физике на уровне O, также встроена нулевая ошибка, которой нет во многих других приложениях.
