Micrometer Simulator

プロ

https://play.google.com/store/apps/details?id=com ionframework.micrometerpro222177406

無料アプリ

https://play.google.com/store/apps/details?id=com ionframework.micrometerapp268865

約

Fu-Kwun Hwang、Loo Kang WEEによって書かれたコードに基づくオープンソース物理シミュレーション

より多くのリソースはここで見つけることができます

http://iwant2study.org/ospsg/index.php/interactive-resources/physics/ 01測定値

前書き

マイクロメータは、ネジの原理を使用して、スケールから読み取るのに十分な大きさであるネジの大きな回転に直接測定するには小さすぎる小さすぎる距離を増幅します。マイクロメータの精度は、その心臓部にあるねじ山の形状の精度に由来します。マイクロメータの基本的な動作原理は次のとおりです。正確に作られたスクリューの回転量は、スクリューのリードと呼ばれる定数を介して、一定量の軸方向の動きと直接そして正確に相関させることができます。ネジのリードは、1回転（360°）して軸方向に前方に移動する距離です。適切なリードとネジの外径により、一定量の軸方向の動きが結果として増幅されます。周方向の動き。マイクロメータは、本物のマイクロメータの最も機能的な物理的部分を持っています。

フレーム（オレンジ）アンビルとバレルを一定の関係で保持するC字型の本体。膨張や収縮を最小限に抑える必要があるため、厚みがあります。フレームは重く、したがって高い熱質量を有し、持ち手／指による実質的な加熱を防ぐ。実際のマイクロメータとの関連付けを可能にするために、機器の最小分割のための0.01 mmのテキストが2ラウンド= 100 = 1.00 mmのテキストがあります

アンビル（灰色）紡錘体が向かって動いているサンプル、およびサンプルが支えられている光沢のある部分。

スリーブ/バレル/ストック（黄色）リニアスケールが付いた静止した円形部分。時々バーニアマーキング。

ロックナット/ロックリング/指ぬきロック（青）測定値を一時的に保持する場合など、スピンドルを固定するために締め付けることができるローレット部（またはレバー）。

ネジ（見えません）マイクロメータの心臓部それはバレルの中です。

スピンドル（ダークグリーン）指ぬきがアンビルに向かって動く光沢のある円筒形の部分。

指ぬき（緑色）親指が向く部分。段階的なマーキング

ラチェット（ティール）（図示せず）調整されたトルクで滑ることによって加えられる圧力を制限する装置。

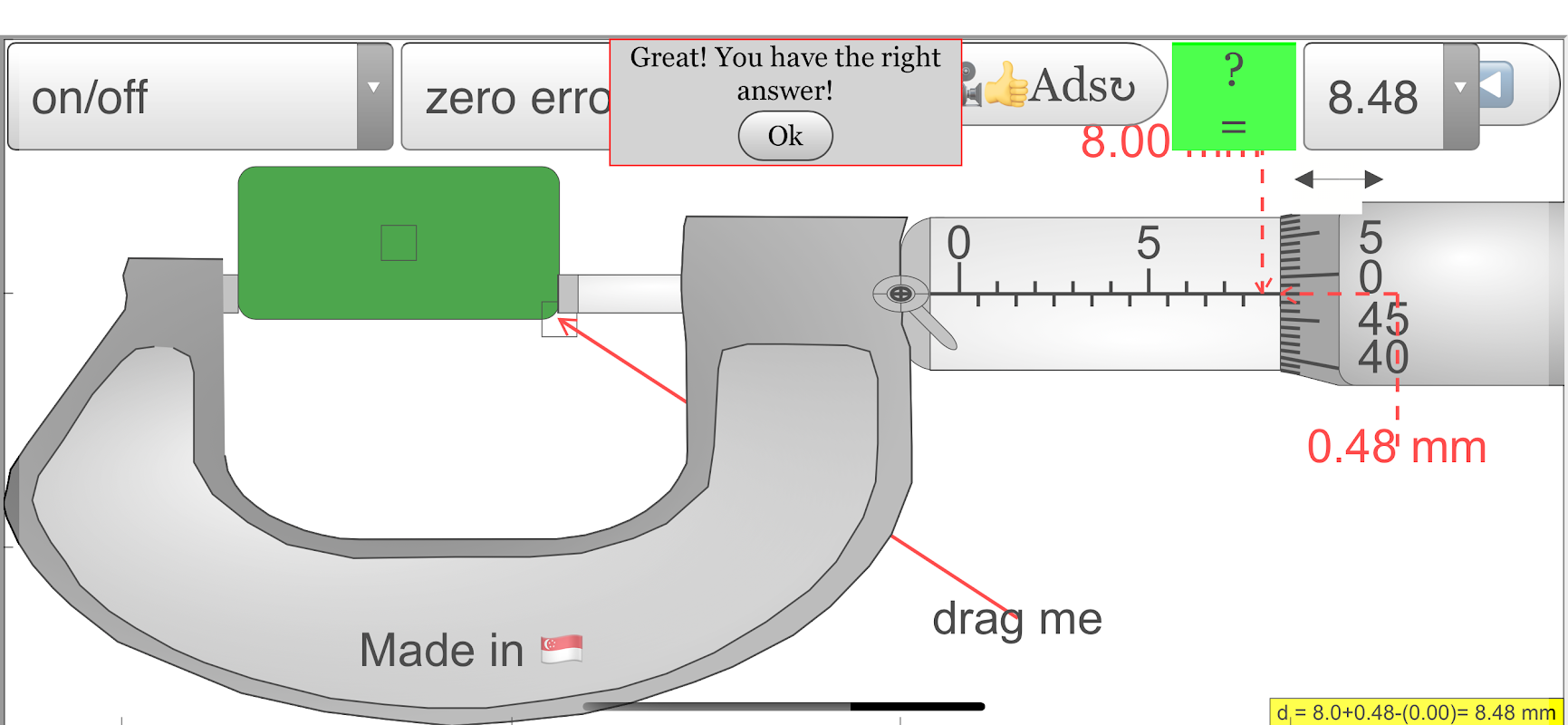

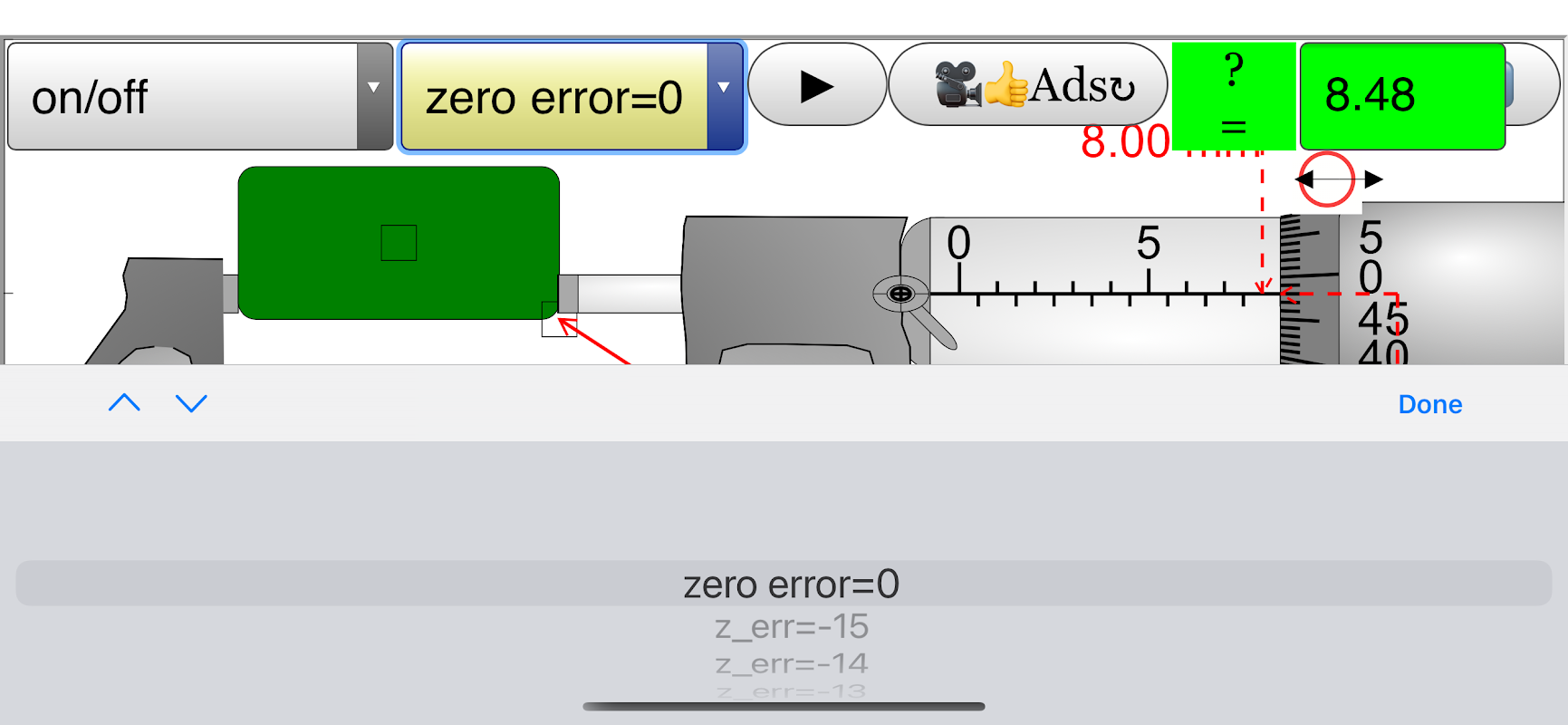

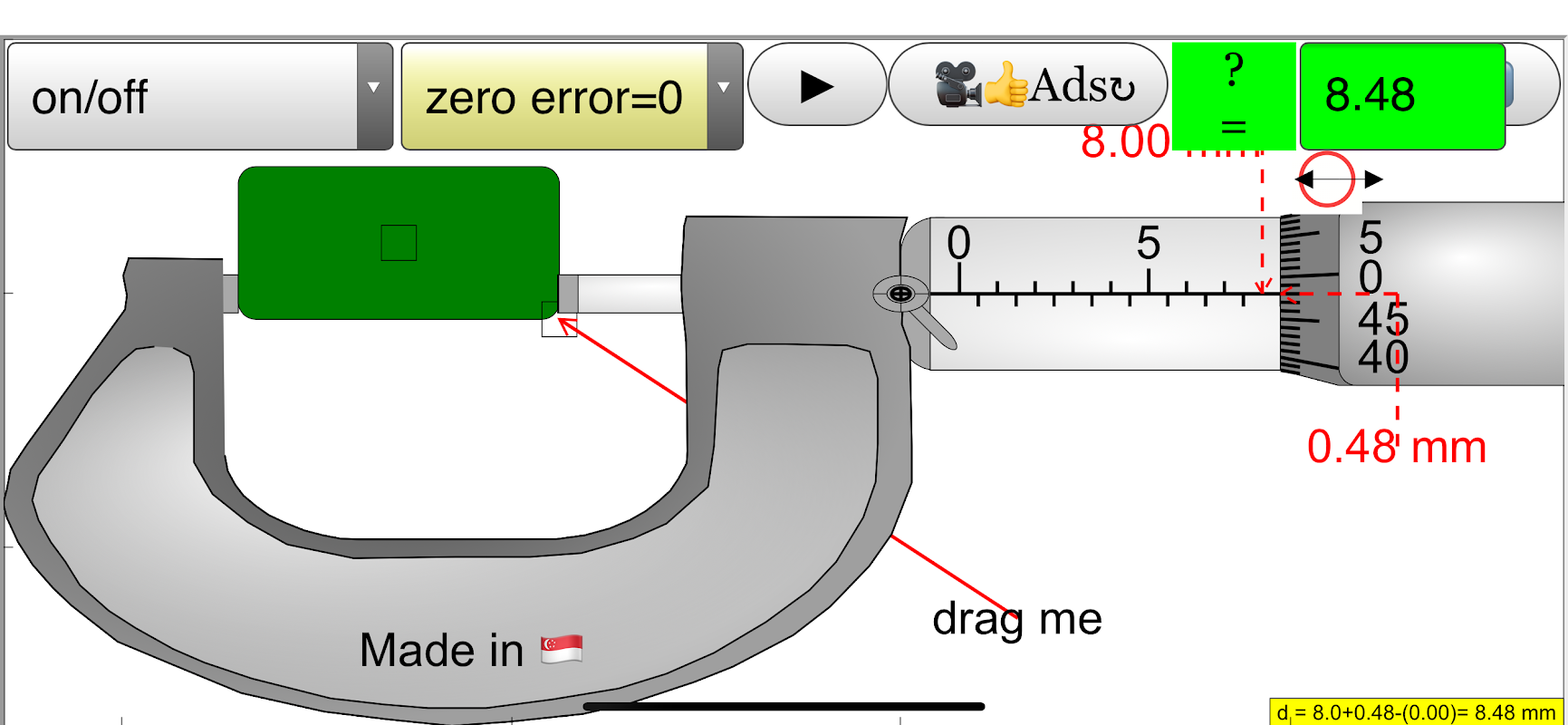

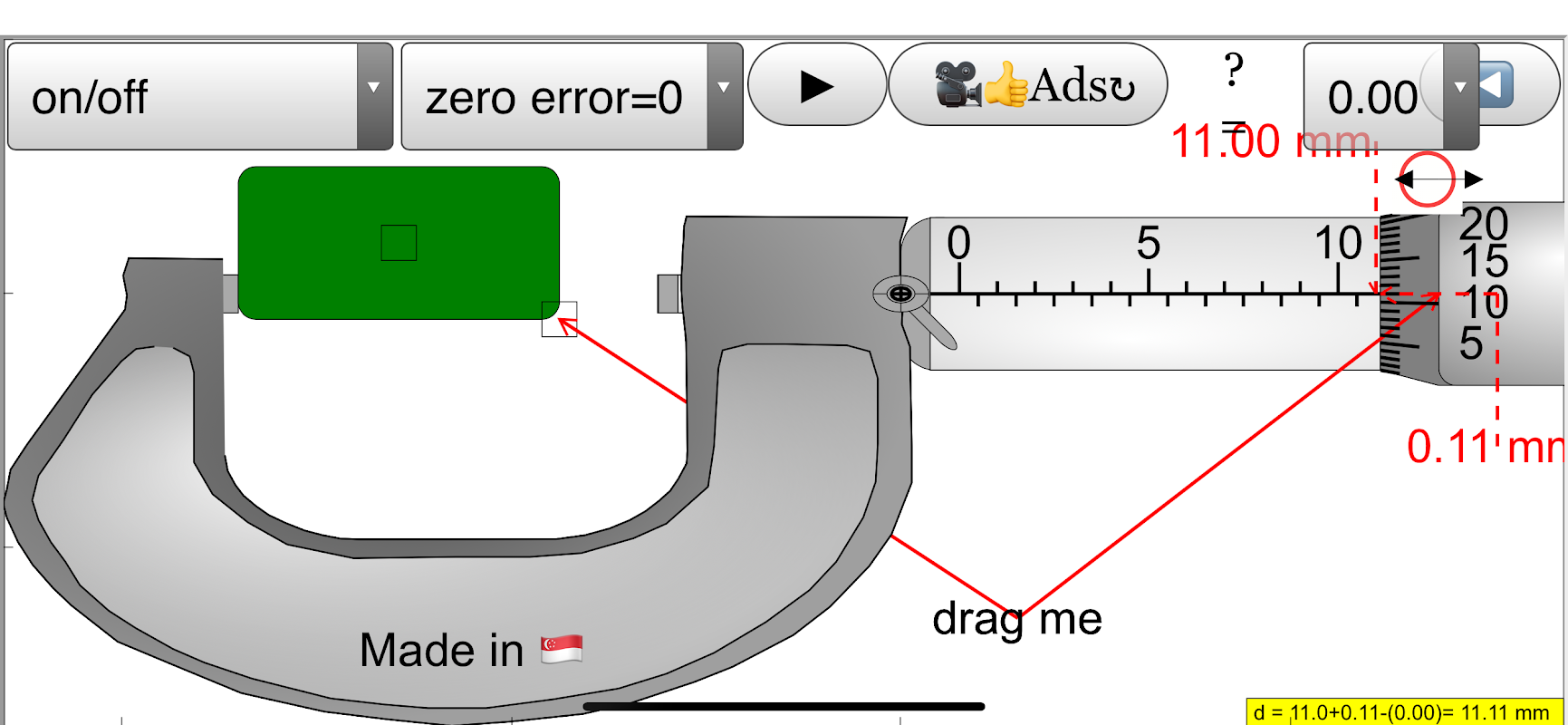

このアプレットは、オブジェクトのアンビルとスピンドル（あご）へのy方向の動きを制御するために、左上にスライダーを持つオブジェクト（黒）を持っています。グラフィックはドラッグアクションも可能にします。左下のスライダを使って、オブジェクトのXサイズをアンビルとスピンドル（ジョー）に合わせます。左下のスライダーには、マイクロメーターに+ 0.15 mm（最大）または-0.15 mm（最小）のゼロ誤差があるかどうかを調べるためのゼロ誤差コントロールがあります。

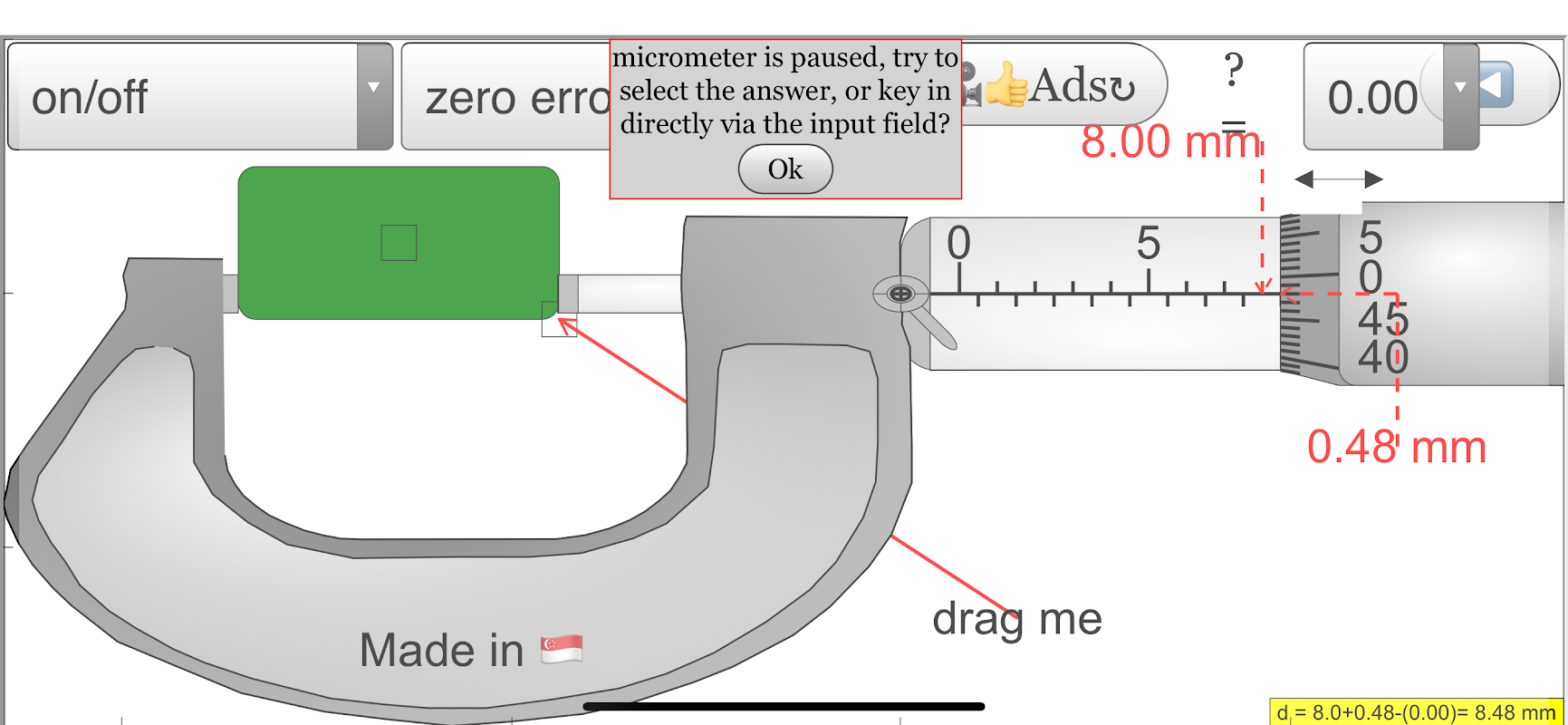

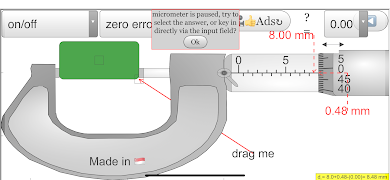

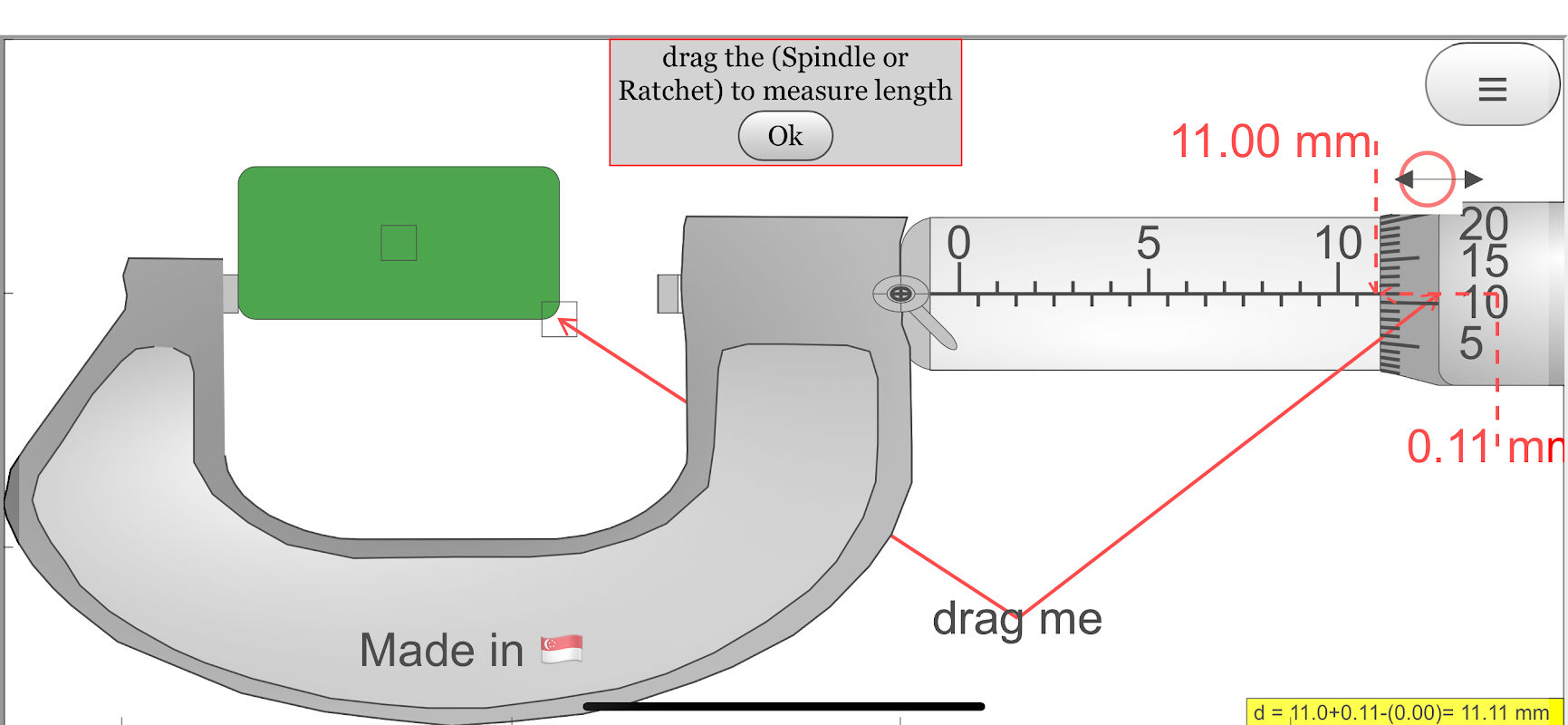

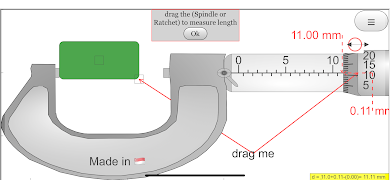

チェックボックスがあります：ヒント：関心のある地域とそれに付随する回答の論理的根拠を示すガイドラインと矢印。答え：測定値を示しますd = ??? mmロック：実際のマイクロメータでロック機能をシミュレートすることができます。これにより、測定によるスピンドルの位置の変更が無効になります。下部には、スピンドルの位置を制御するための緑色のスライダがあります。ビューの任意の部分をドラッグすると、スピンドルもドラッグされます。

興味深い事実

このシミュレーションは、Oレベルの物理学教育を対象としたオブジェクト検出とヒントを持っています。他の多くのアプリケーションにはないゼロエラーも構築されています。
